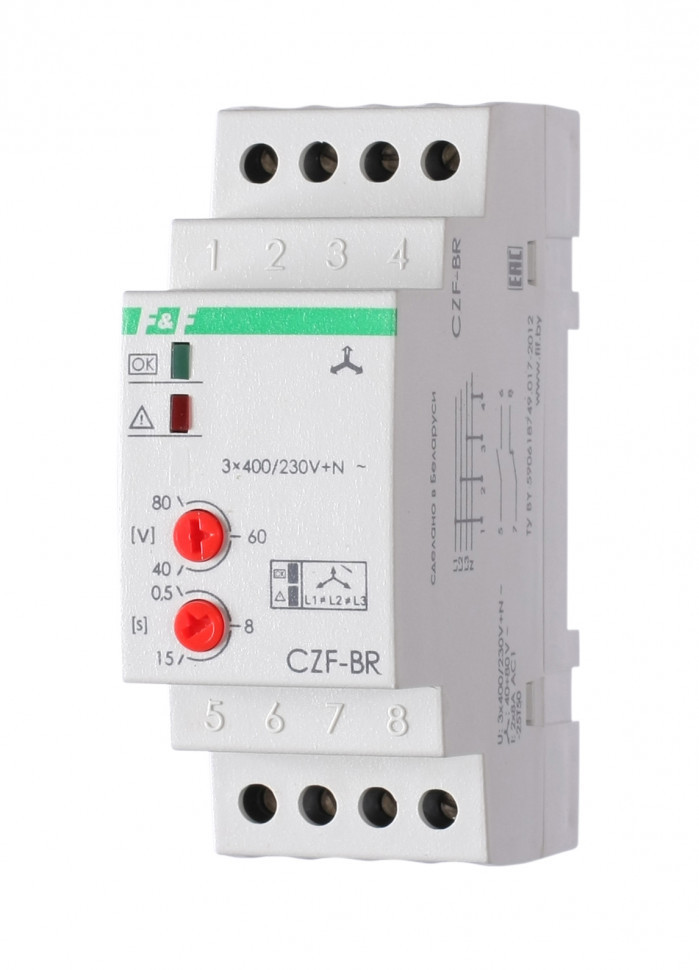

Реле контроля наличия, асимметрии фаз CZF-BR

Технические характеристики

Артикул

EA04.001.003





Код ETIM

EC001441





Напряжение питания, В/Гц

3х400/230+N / 50





Максимальный коммутируемый ток, А

2х8 АС-1 / 250 В





Максимальная мощность нагрузки

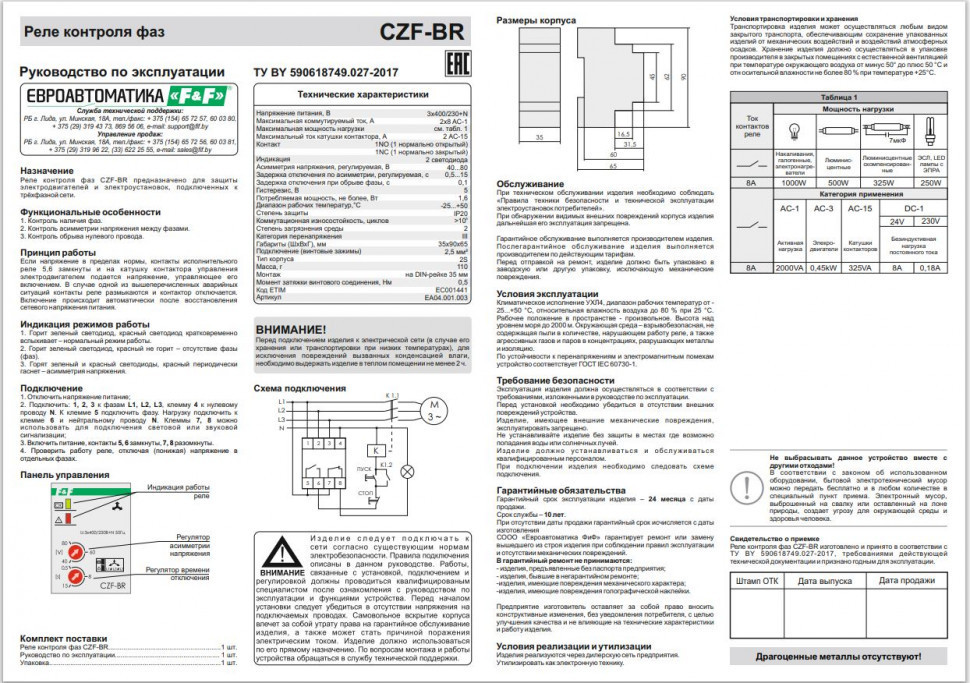

См. табл.1 в РЭ





Контакт

1NO, 1NC





Индикация

2 светодиода





Асимметрия напряжения, В

40-80





Задержка отключения, с







-по асимметрии (регулируемая)

0,5...15





-при обрыве фазы

0,1





Гистерезис, В

5





Потребляемая мощность, Вт

1,6





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

35х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,5





Тип корпуса

2S





Масса

110





Монтаж

на DIN-рейку

Отличительные особенности:

Асимметрия регулируемая 40-80 В, задержка отключения регулируемая 0,5-15 с, контакт 1NO, 1NC. Контакты реле позволяют выдавать информацию об аварийном отключении.

Назначение
Реле контроля фаз CZF-BR предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия напряжения хотя бы в одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Принцип работы

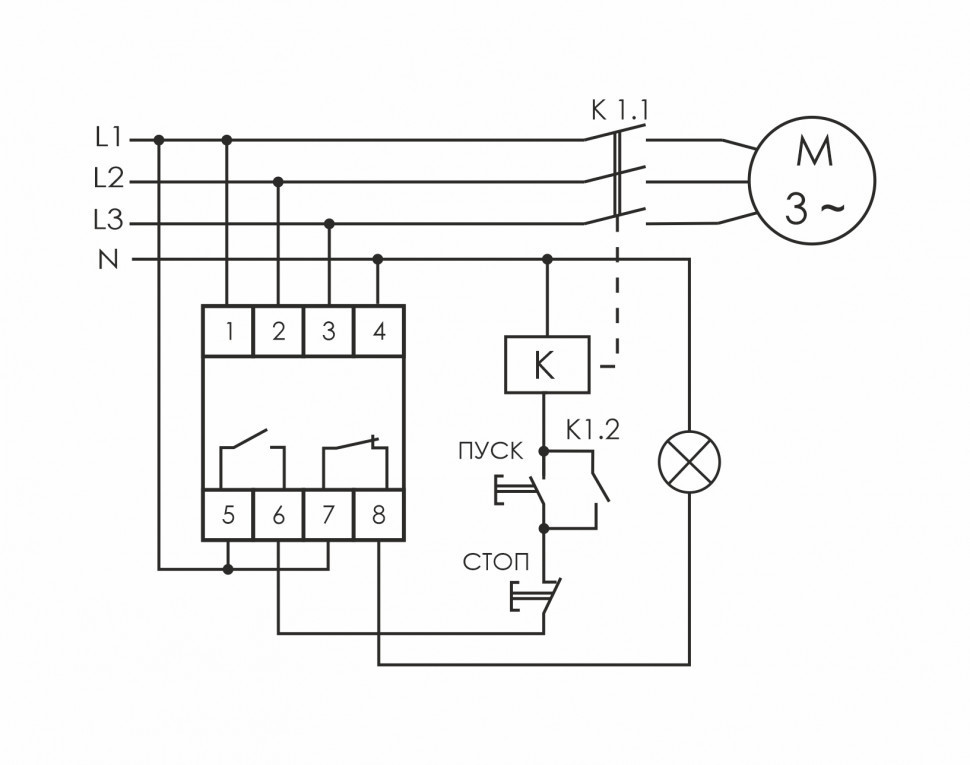

Если напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
