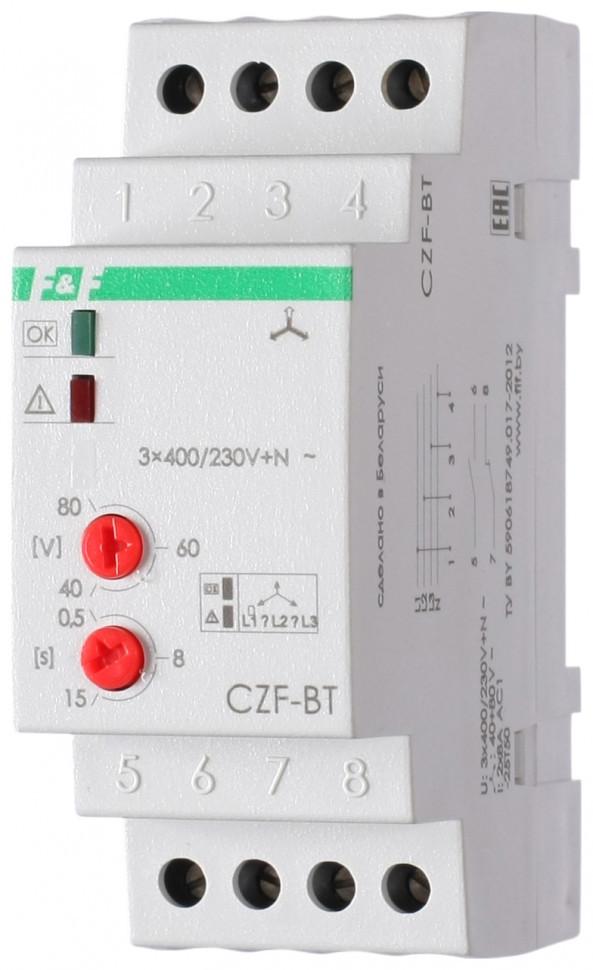

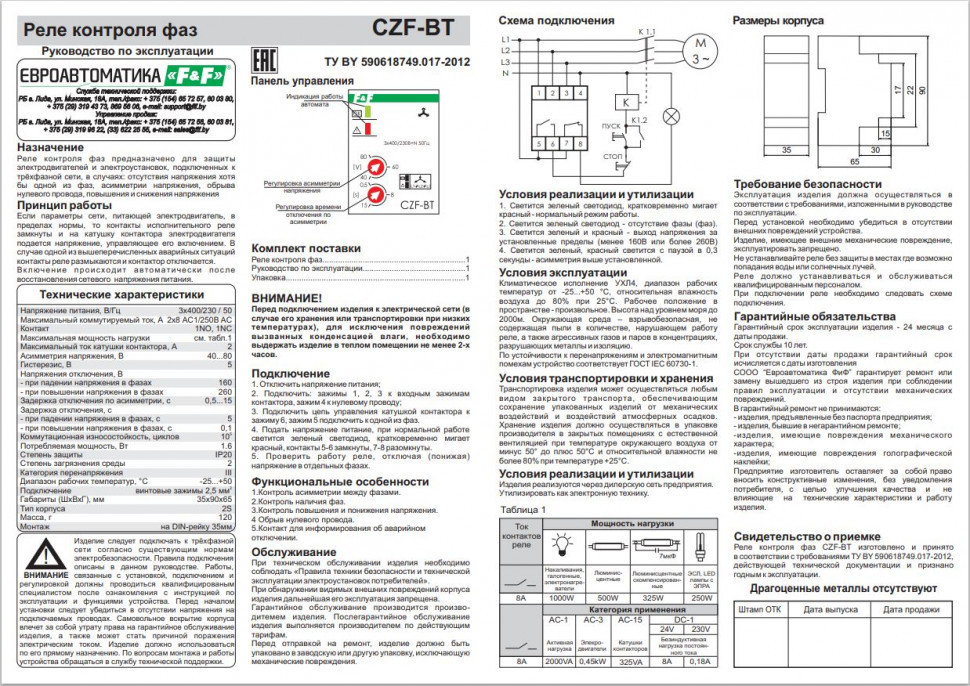

Реле контроля наличия, асимметрии фаз CZF-BT

Технические характеристики

Артикул EA04.001.004 Код ETIM EC001441 Напряжение питания 3x400/230 В +N; 50 Гц Максимальный ток катушки контактора 2 А Контакт 1NO, 1NC Сигнализация питания зеленый светодиод Асимметрия напряжения, В 40-80 Гистерезис 5 В Напряжение отключения: при падении напряжения в фазах 160 В при повышении напряжения в фазах 260 В Задержка отключения (регулируемая) 0,5-15 с Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 1,6 Вт Степень защиты IP20 Габариты (ШхВхГ) 35х90х65 мм Тип корпуса (см. Приложение 1) 2S Монтаж на DIN-рейку

Отличительные особенности:

Асимметрия регулируемая 40-80 В, минимальное напряжение 160 В, максимальное напряжение 260 В, задержка отключения 0,5-15 сек, контакт 1NO, 1NC. Контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Автомат защиты электродвигателей CZF-BT предназначен для защиты электродвигателей и элек-троустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, повышения напряжения более 260В, снижения напряжения ниже 160В, обрыва нулевого провода.

Принцип работы

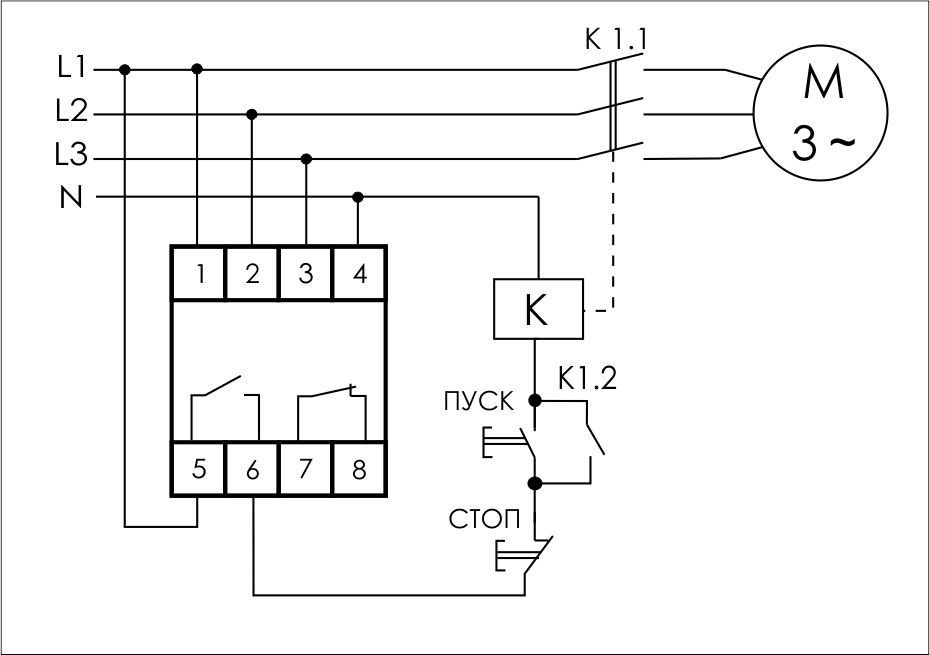

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 5,6 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с регулируемой задержкой 0,5-15 с. В случае снижения напряжения менее 160В изделие выключается с задержкой 5 с. В случаях отсутствия хотя бы одной из фаз, повышения напряжения более 260В изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
