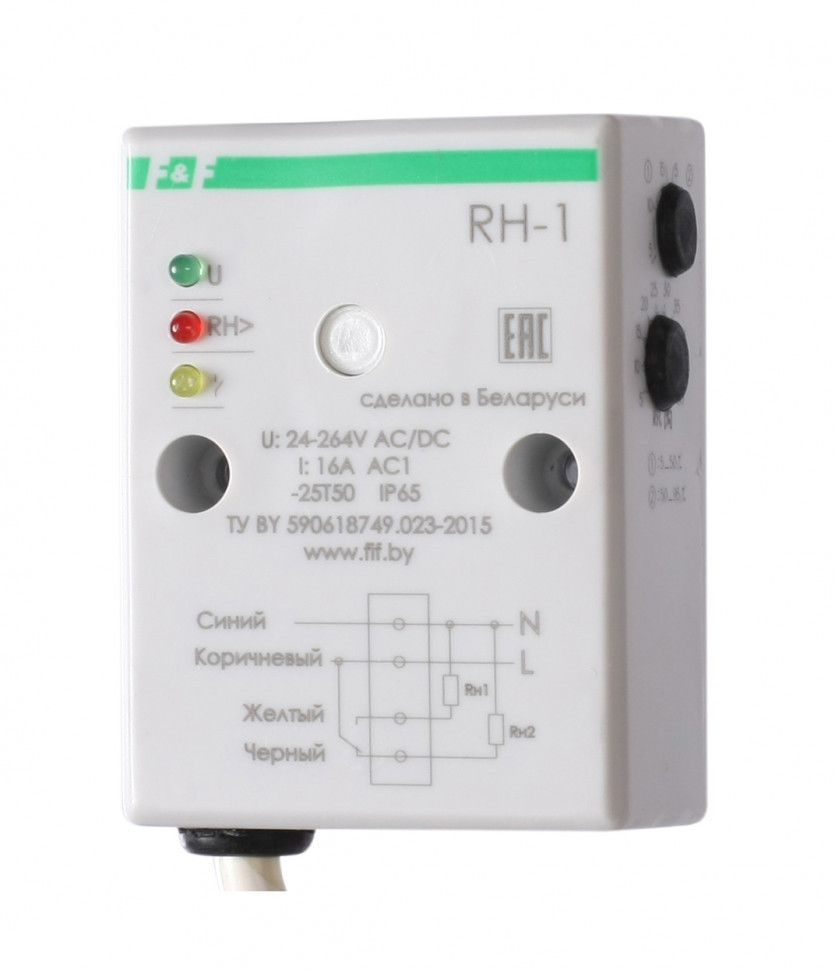

Реле контроля влажности RH-1

Технические характеристики

Артикул

EA07.003.001





Код ETIM

EC000791





Напряжение питания, В

24-264 AC/DC





Максимальный коммутируемый ток, А

16 AС-1 / 250 В AC





Максимальная мощность нагрузки

см. табл.1





Максимальный ток катушки контактора, А

3 AC-15





Контакт

1NO/NC (1 переключающий)





Диапазон регулировки относительной влажности, %







-1 диапазон

5...50





-2 диапазон

50...95





Гистерезис, %

5...15





Точность измерения, %

±4





Потребляемая мощность, Вт

1,2





Диапазон рабочих температур, 0С

-25...+50





Степень защиты

IP65





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Подключение

провод ПВС 4х0,5 мм2 , L=0,4 м





Тип корпуса

A8





Габариты (ШхВхГ), мм

50х67х26





Масса, кг

0,11





Монтаж

на плоскость

Отличительные особенности:

Диапазон влажности от 5 до 95 %. Встроенный датчик влажности. Работа в режиме осушения или увлажнения воздуха. Герметичный IP65.

Назначение
Реле контроля влажности RH-1 предназначено для контроля и автоматического поддержания заданного уровня влажности воздуха.

Область применения
Применяется в хранилищах продуктов и овощей, холодильных камерах для пищевых продуктов, теплицах, типографиях, предприятиях целлюлозно-бумажной, деревообрабатывающей, текстильной промышленности и др.

Особенности
- напряжение питания 24...264 AC/DC;
- диапазон регулировки относительной влажности от 5 до 95 %;
- встроенный датчик влажности;
- работа в режиме осушения или увлажнения воздуха;
- герметичный IP65;
- максимальный ток нагрузки 16 А.

Принцип работы

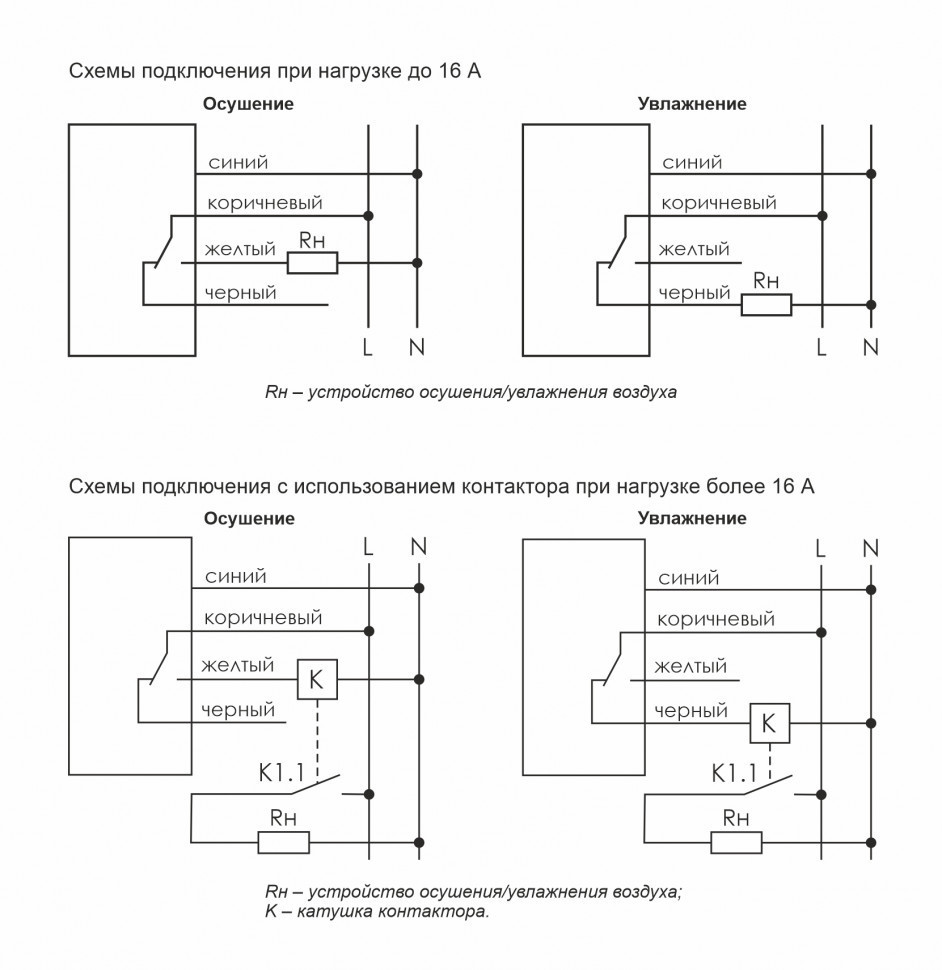

Реле влажности может работать в режиме осушения воздуха или в режиме увлажнения воздуха. Влажность измеряется встроенным цифровым датчиком. Уровень влажности воздуха задаётся регулятором на боковой панели. Если влажность выше установленного значения на величину гистерезиса, замыкаются контакты исполнительного реле, включается осушитель воздуха (подключен к синему и желтому проводам). При снижении уровня влажности контакты реле переключаются (замыкаются контакты подключенные к синему и черному проводам).
