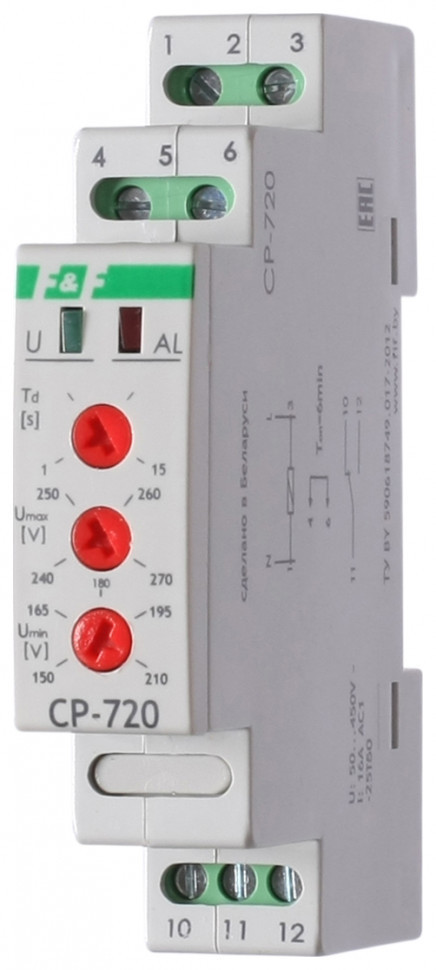

Реле напряжения (Однофазный-АС / Ампер-16 / Контакт-1NO/NC) CP-720

Технические характеристики

Артикул EA04.009.002 Код ETIM EC001438 Напряжение питания, В 50-450 AC Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 1NO/NC Тип контролируемого напряжения переменное Индикация 2 светодиода Диапазон уставок напряжений, В: -нижний порог 150…210 -верхний порог 240…270 Задержка отключения, с:* -нижний порог 1…15 -верхний порог <0,1 * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды. Время повторного включения 4 c / 6 минут Гистерезис, В 5 Потребляемая мощность, Вт 1 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >105 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Монтаж на DIN-рейку

Отличительные особенности:

Напряжение питания 50-450 В, контакт 1NO/NC, 16 А. Ускоренное отключение за 0,05 с.

Назначение
Реле контроля напряжения CP-720 предназначено для защиты однофазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

Принцип работы
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает за
