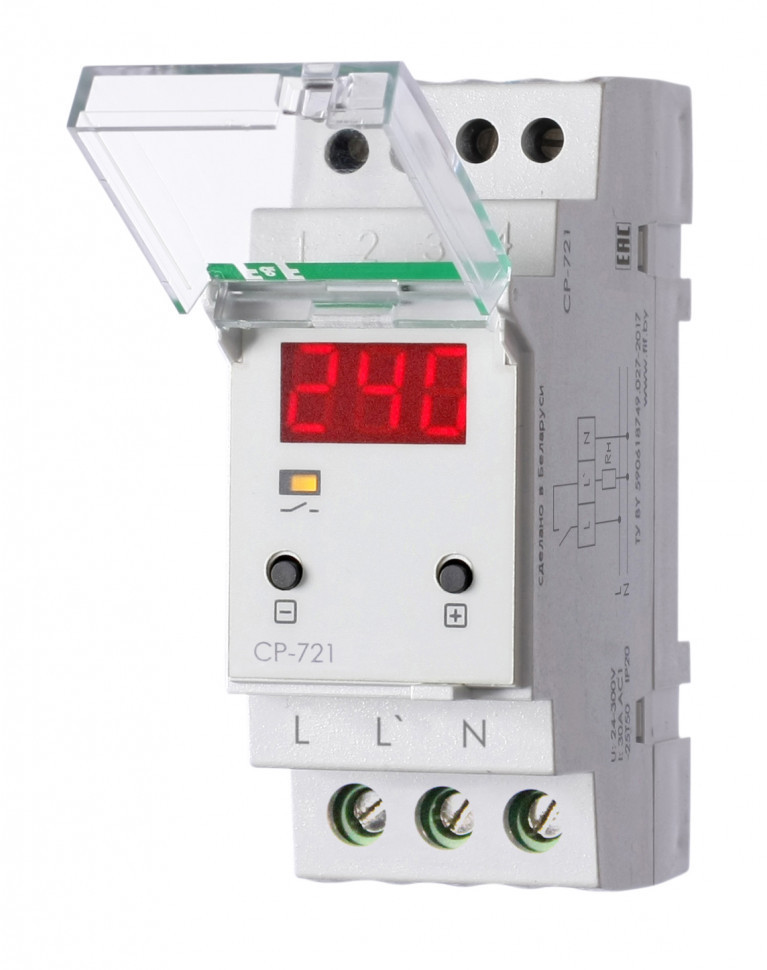

Реле напряжения (Однофазный-АС / Ампер-30 / Контакт-1NO) CP-721

Технические характеристики

Артикул

EA04.009.003





Код ETIM

EC001438





Напряжение питания, В

100-450 AC





Частота, Гц

40…60





Максимальный коммутируемый ток, А (AC-1)

30





Максимальная мощность нагрузки

См. табл.1 в РЭ





Контакт

1 NO





Тип контролируемого напряжения

переменное





Диапазон уставок напряжений, В:







-нижний порог

140… 210





-верхний порог

240… 300





Погрешность измерений, не более %

2





Гистерезис, В

5





Задержка отключения, с:*







-нижний порог, асимметрия

0,5…25





-верхний порог

0,06…5





Время повторного включения, с

2…599





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

3





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

35х90х60





Подключение винтовые зажимы

2,5…16 мм2





Момент затяжки винтового соединения, Нм

1,2





Тип корпуса

2S





Масса, кг

0,14





Монтаж

на DIN-рейку

Отличительные особенности:

Напряжение питания 100-450 В, контакт 1NO, 30 А, встроенный таймер. Регистрация аварий в памяти. индикация текущего напряжения

Назначение
Реле контроля напряжения CP-721 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.

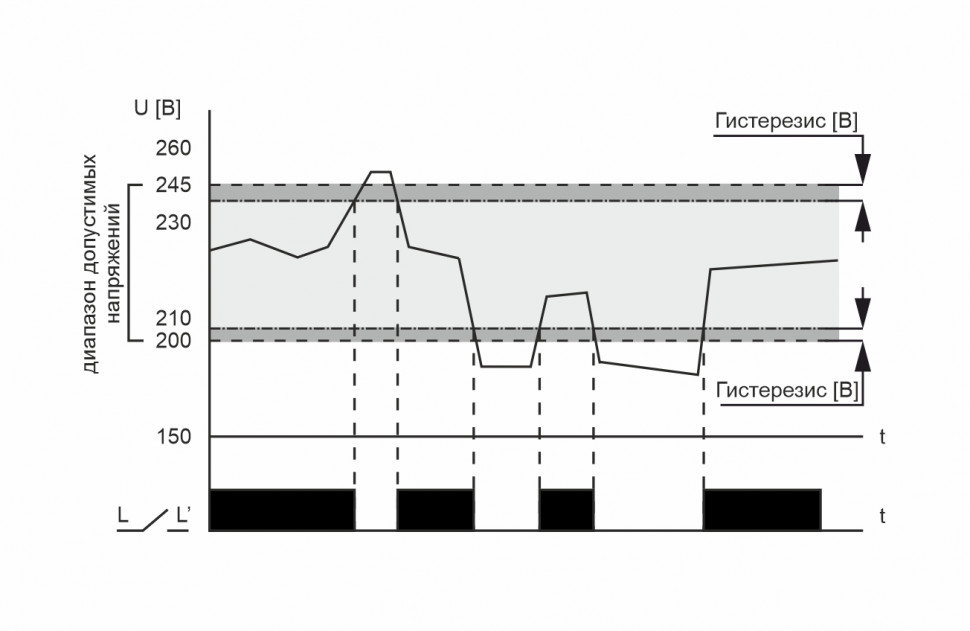

Принцип работы
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.

Область применения
Защита однофазных сетей.Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
