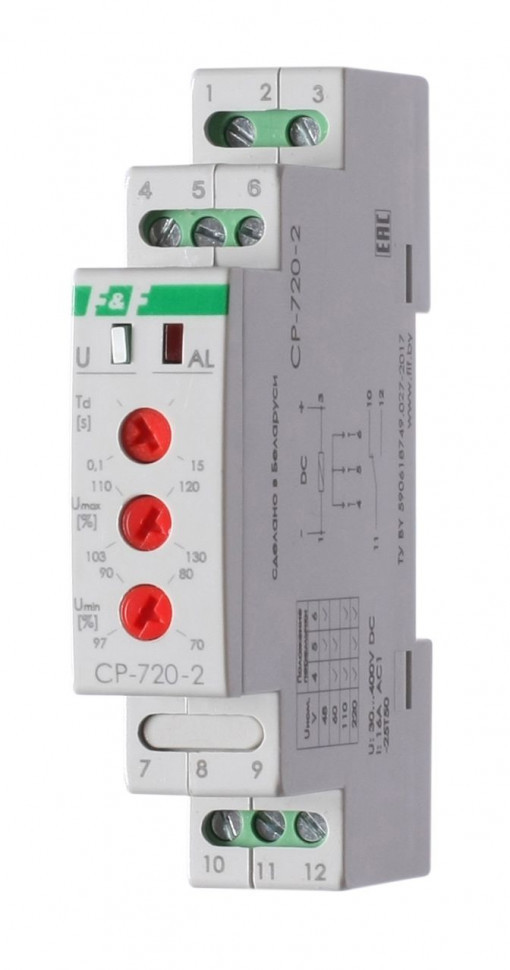

Реле напряжения (Однофазный-DC / Ампер-16 / Контакт-1NO/NC) CP-720-2

Технические характеристики

Артикул EA04.009.012 Код ETIM EC001438 Напряжение питания, В 30…400 DC Максимальный коммутируемый ток, А 16 АС1/250 В АС Максимальная мощность нагрузки См. табл. 2 в РЭ Контакт 1NO/NC Индикация 2 светодиода Порог напряжений, % Uном: -нижний порог 103...130 -верхний порог 97…70 Задержка отключения, с: -нижний порог 0,1...15 -верхний порог 0,1…15 Время повторного включения, с 4 Гистерезис, % Uном 2 Потребляемая мощность, Вт 1 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Монтаж DIN-рейка 35 мм

Отличительные особенности:

Напряжение питания 30-400В DC, Контакт 1NO/NC, 16 А.

Назначение
Реле контроля напряжения CP-720-2 предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.

Принцип работы
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды). Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполн
