Реле напряжения (Однофазный-DC / Ампер-16 / Контакт-1NO/NC) CP-720-3

Технические характеристики

Артикул EA04.009.014 Код ETIM EC001438 Напряжение питания, В 16…100 DC Максимальный коммутируемый ток, А 16 АС1/250 В АС Максимальная мощность нагрузки См. табл. 2 в РЭ Контакт 1NO/NC Индикация 2 светодиода Порог напряжений, % Uном: -нижний порог 103...130 -верхний порог 97…70 Задержка отключения, с: -нижний порог 0,1...15 -верхний порог 0,1…15 Время повторного включения, с 4 Гистерезис, % Uном 2 Потребляемая мощность, Вт 1 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, г 63 Монтаж DIN-рейка 35 мм

Отличительные особенности:

Напряжение питания 16-100В DC, Контакт 1NO/NC, 16 А.

Назначение
Реле контроля напряжения CP-720-3 предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.

Принцип работы

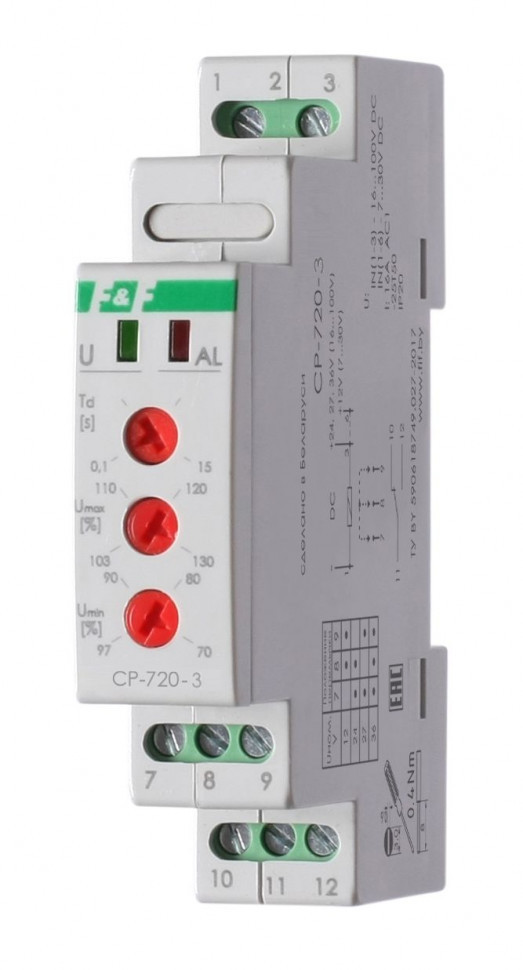

Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения
