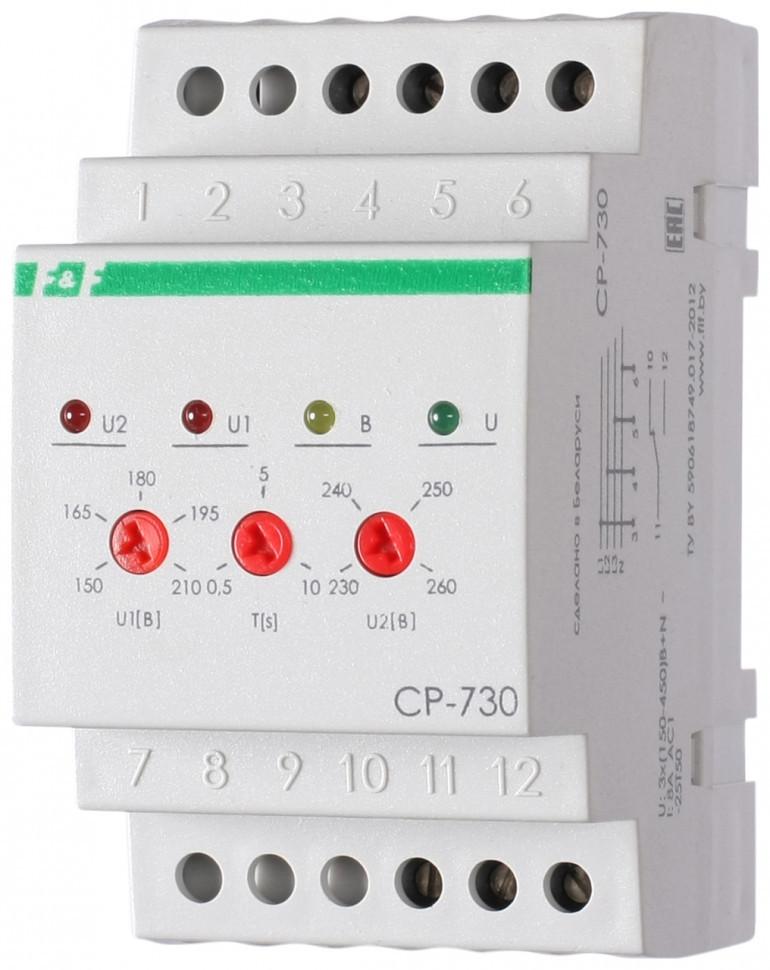

Реле напряжения (трёхфазный-АС / Ампер-16 / Контакт-1NO/NC) CP-730

Технические характеристики

Артикул EA04.009.004 Код ETIM EC001438 Напряжение питания, В 3x(150-450) AC Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 1 NO/NC Диапазон уставок напряжений, В: -нижний порог 150…210 -верхний порог 230…290 Погрешность измерений, не более % 3 Гистерезис, В 5 Задержка отключения, с:* -нижний порог, асимметрия 0,5…10 -верхний порог 0,1 * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. Время повторного включения, с 2 Потребляемая мощность, Вт 1,75 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52,5х90х60 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 3S Масса, кг 0,112 Монтаж DIN-рейка 35 мм

Отличительные особенности:

Верхний предел 230-290 В, нижний предел 150-210 В, контакт 1NO/NC, 16 А.

Назначение
Реле контроля напряжения CP-730 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
