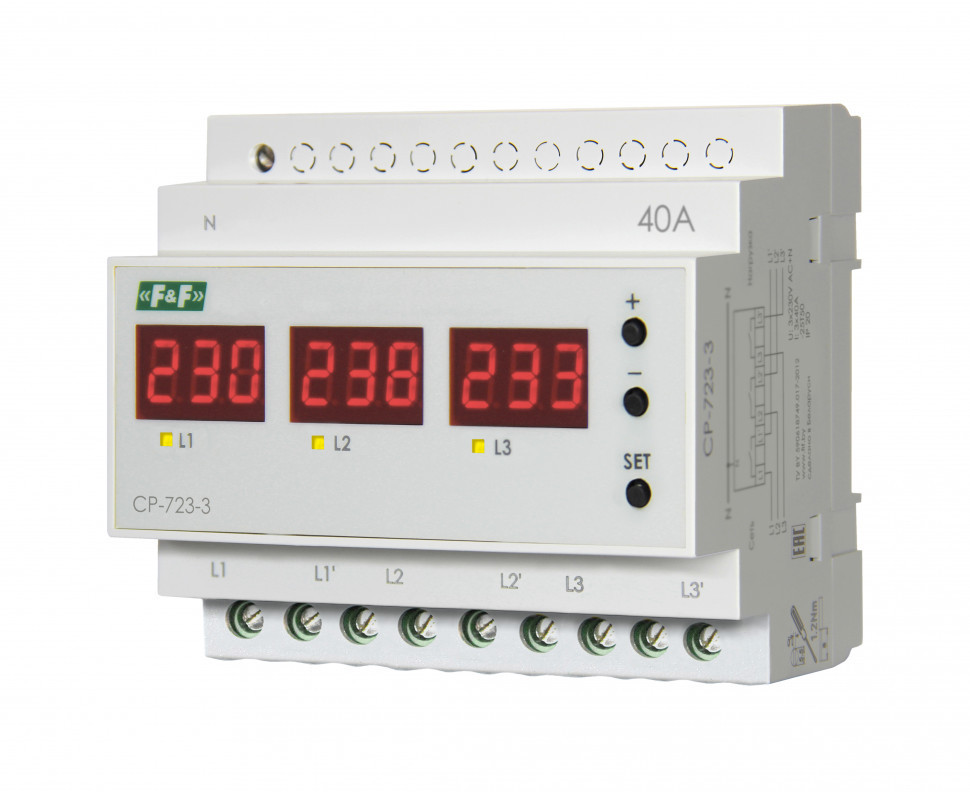

Реле напряжения (трёхфазный-АС / Ампер-40 / Контакт-3NO) CP-723-3

Технические характеристики

Артикул EA04.009.022 Код ETIM EC001438 Напряжение питания, В 3x(100..450)+N Максимальный коммутируемый ток, А 3х40 АС-1/250 В АС Контакт 3 NO Диапазон уставок напряжений, В: -нижний порог 140..210 -верхний порог 240..300 -величина асимметрии 20..100 Погрешность измерений, не более % 2 Задержка отключения, с: -нижний порог, асимметрия 0,5..25 -верхний порог 0,1..5 Время повторного включения: -основное 2..599 с -при нестабильности сети 1 мин..100 мин Время готовности устройства, с <5 Диапазон рабочих температур, °С -25..+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 105х90х65 Подключение винтовые зажимы 16 мм2 Момент затяжки винтового соединения, Нм 1,2 Тип корпуса 6S Монтаж DIN-рейка 35 мм

В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.

УХЛ2 - диапазон рабочих температур от -40 до +55°С.

Отличительные особенности:

Контакт 3NO, 3х40 А; Верхний предел 240..300 В; Нижний предел 140..210 В; Контроль асимметрии, чередования, слипания фаз. Защита от циклической нестабильности в сети; Регулировка яркости индикатора

Назначение
Реле контроля напряжения CP-723-3 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

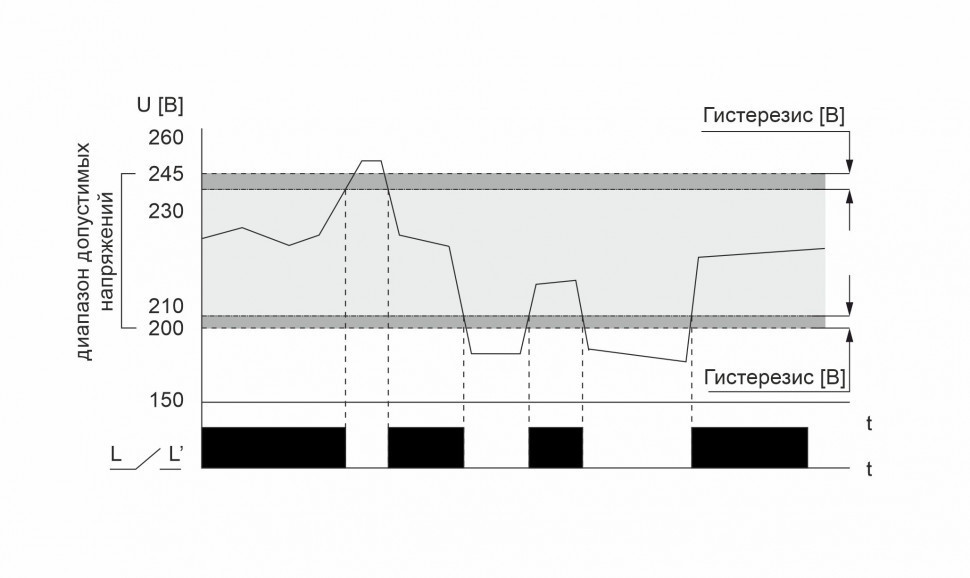

Принцип работы
Реле контроля напряжения CP-723
