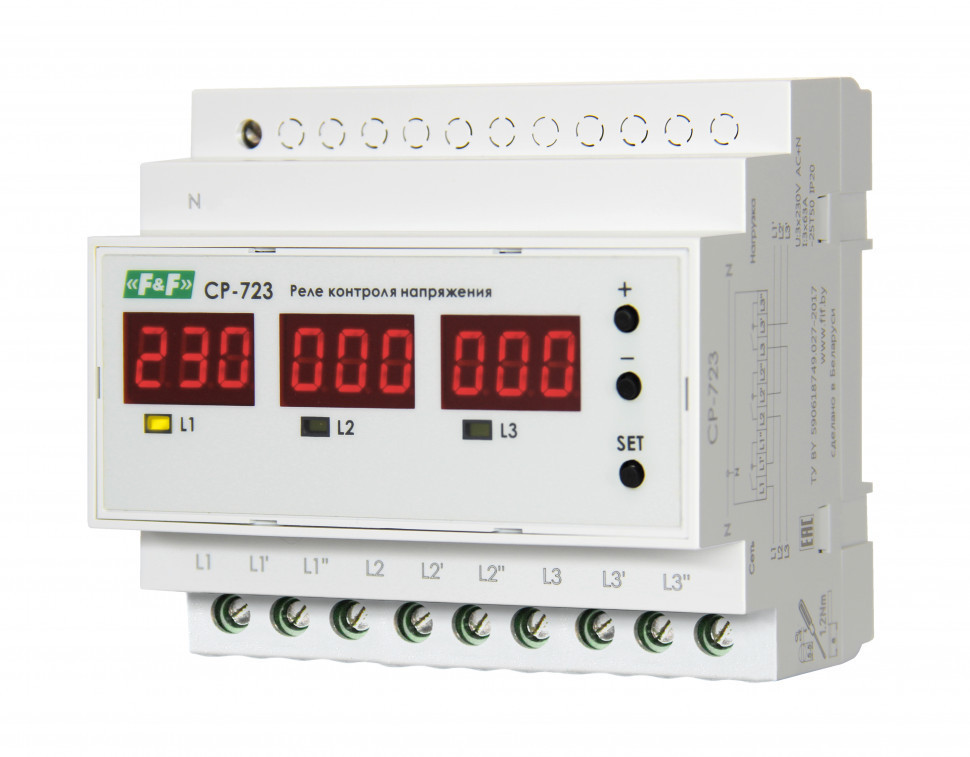

Реле напряжения (трёхфазный-АС / Ампер-63 / Контакт-3NO) CP-723

Технические характеристики

Артикул

EA04.009.015





Код ETIM

EC001438





Напряжение питания, В

3x(100-450) AC





Максимальный коммутируемый ток, А (AC-1)

3x63





Максимальная мощность нагрузки

См. табл.1 в РЭ





Контакт

3 NO





Диапазон уставок напряжений, В:







-нижний порог

140...210





-верхний порог

240...300





-величина асимметрии

20…100





Погрешность измерений, не более %

2





Задержка отключения, с:







-нижний порог, асимметрия

0,5...25





-верхний порог

0,1…5





* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.







Время повторного включения, с

2…599





Время готовности устройства, с

<5





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

105х90х65





Подключение

винтовые зажимы 16 мм2





Момент затяжки винтового соединения, Нм

1,2





Тип корпуса

6S





Монтаж

DIN-рейка 35 мм

Отличительные особенности:

Контакт 3NO, 3х63 А. Верхний предел 240-300 В, нижний предел 140-210 В, контроль асимметрии, чередования, слипания фаз.

Назначение
Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

Принцип работы

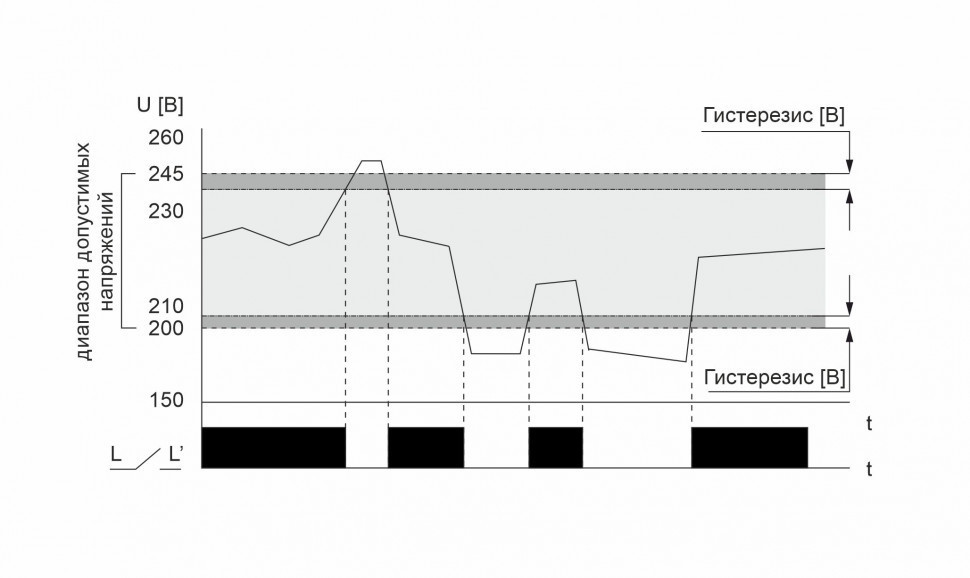

Реле контроля напряжения CP-723 может работать в одном из режимов:

Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.



Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.

Область применения
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.
