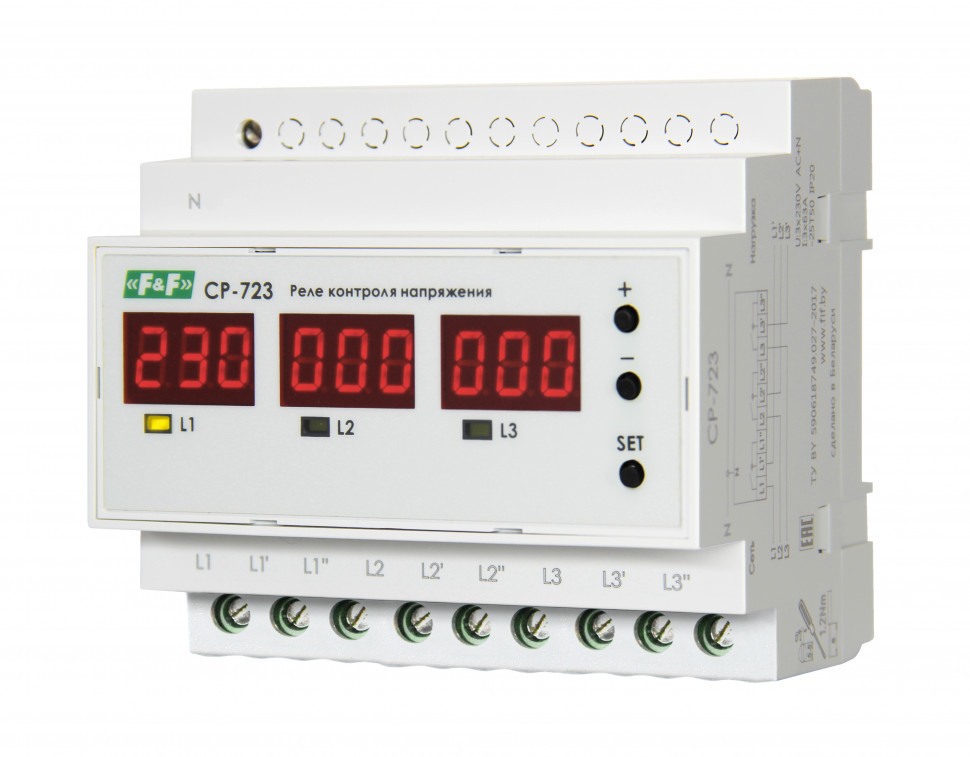

Реле напряжения (трёхфазный-АС / Ампер-63 / Контакт-3NO) CP-723 УХЛ2

Технические характеристики

Артикул EA04.009.019 Код ETIM EC001438 Напряжение питания, В 3x(100-450) AC Максимальный коммутируемый ток, А (AC-1) 3x63 Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 3 NO Диапазон уставок напряжений, В: -нижний порог 140…210 -верхний порог 240…300 -величина асимметрии 20…100 Погрешность измерений, не более % 2 Задержка отключения, с:* -нижний порог, асимметрия 0,5…25 -верхний порог 0,1…5 * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. Время повторного включения, с 2…599 Время готовности устройства, с <5 Диапазон рабочих температур, °С -40…+55 Степень защиты IP20 Коммутационная износостойкость, циклов >105 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 105х90х65 Подключение винтовые зажимы 16 мм2 Момент затяжки винтового соединения, Нм 1,2 Тип корпуса 6S Монтаж DIN-рейка 35 мм

Отличительные особенности:

-40…+55°С Контакт 3NO, 3х63 А. Верхний предел 240-300 В, нижний предел 140-210 В, контроль асимметрии, чередования, слипания фаз.

Назначение
Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

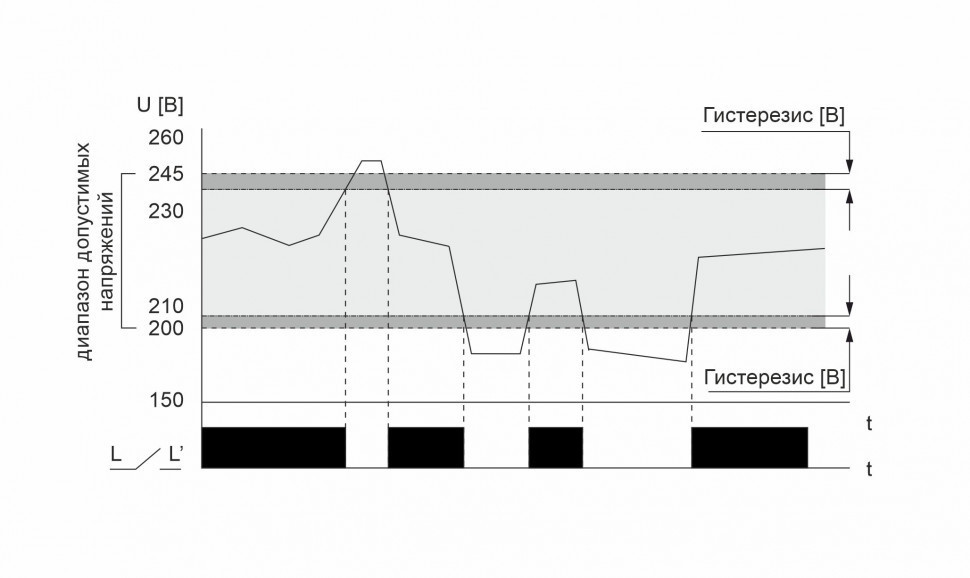

Принцип работы
Реле контроля напряжения CP-723 может работать в одном из режимов:

Три однофазных реле – каждый из каналов рел
