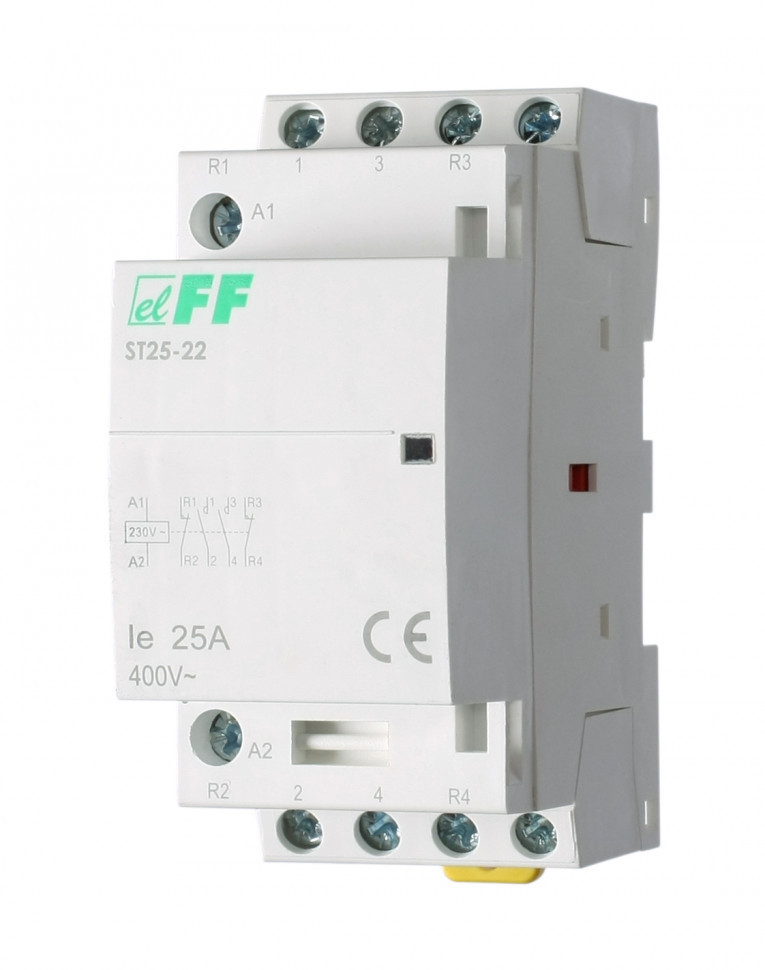

Контактор модульный (Ампер-25 / Волт-230 АС / Контакт-2NO+2NC) ST25-22

Технические характеристики

Артикул

EA13.001.009





Код ETIM

EC001653





Напряжение питания, В

230 АС

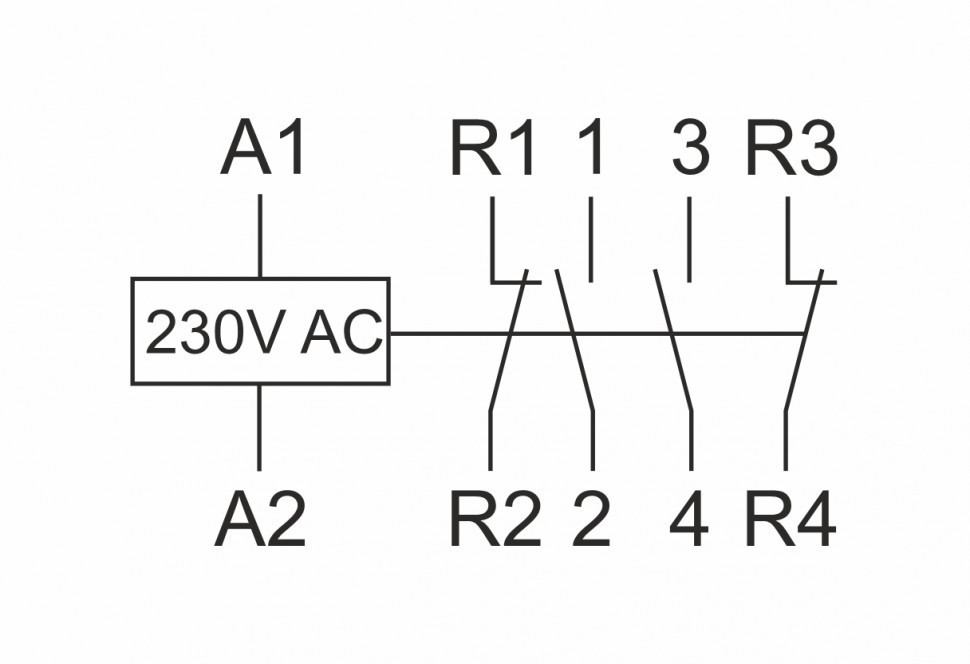

Контакт

2NO+2NC





Максимальный ток нагрузки, А

25





Мощность нагрузки, кВт







- AC-1 (230 В)

9





- AC-3 (230 В)

2,2





Ручное управление

без ручного управления





Коммутационная износостойкость, циклов

1000000





Электрическая износостойкость, циклов

100000





Электрическая прочность изоляции, кВ

4





Степень защиты

IР20





Степень загрязнения среды

2





Категория перенапряжения

III





Диапазон рабочих температур, °С

-25...+50





Потребляемая мощность, Вт

4





Подключение

винтовые зажимы 6 мм2





Монтаж

на DIN-рейку 35 мм





Габариты (Ш×В×Г)

36х81х65





Масса, кг

0,168

Отличительные особенности:

Напряжение питания 230 В АС. Максимальный ток нагрузки 25 A. Контакты 2NO+2NC.

Назначение
Для коммутации электрических цепей повышенной мощности в промышленности.

Область применения
Применяется для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.

Особенности
Питание катушки от сети переменного тока

Принцип действия
Подача напряжения питания на катушку контактора приводит к переключению контактов. Рабочее состояние контактора сигнализируется поднятым красным флажком на лицевой панели. После отключения напряжения питания контакты возвращаются в своё первоначальное положение.
