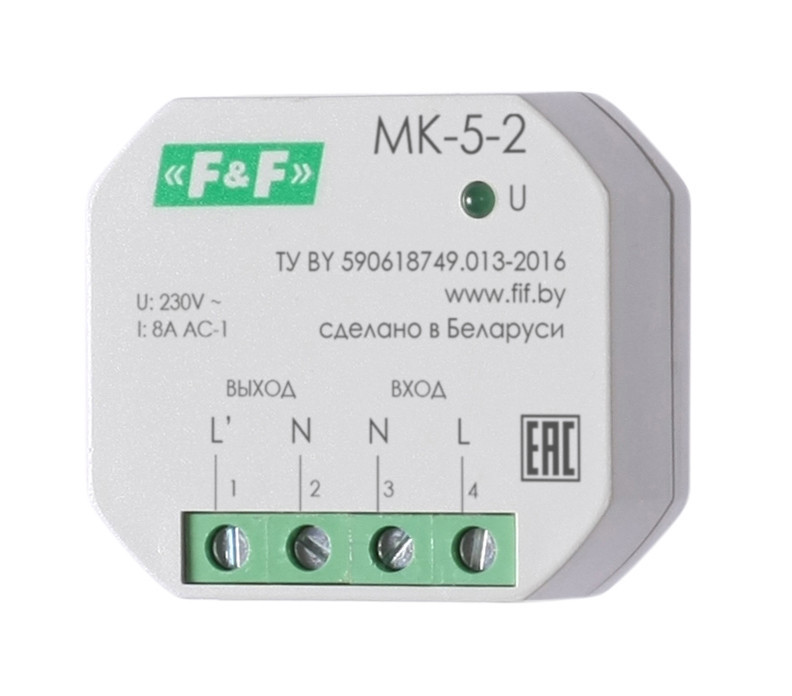

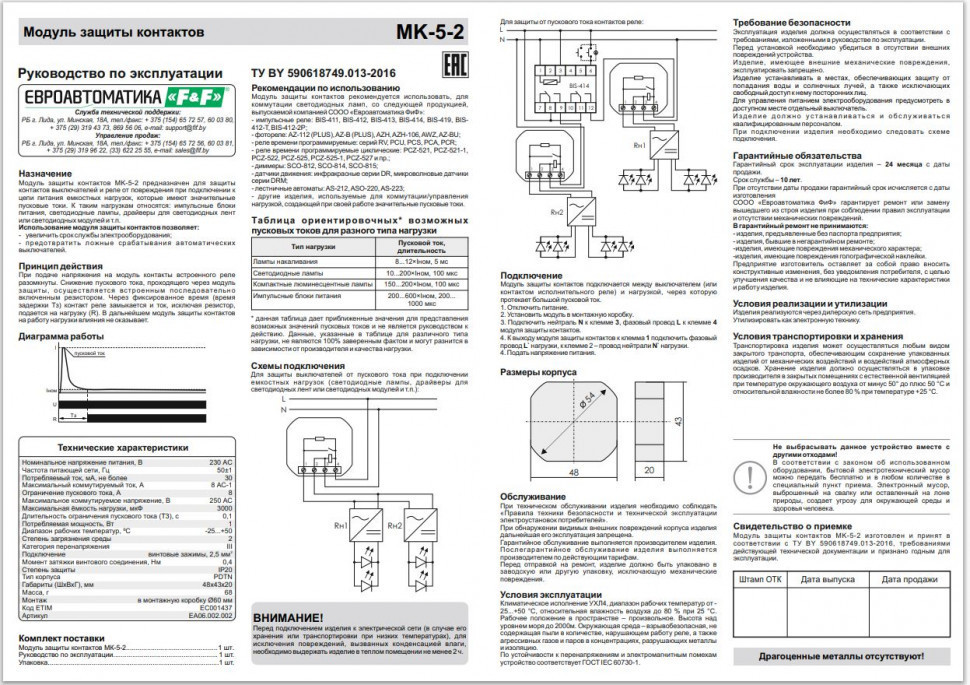

Модуль защиты контактов MK-5-2

Технические характеристики

Артикул

EA06.002.002





Код ETIM

EC001437





Номинальное напряжение питания, В

230 AC





Частота питающей сети, Гц

50±1





Потребляемый ток, мА, не более

30





Максимальный коммутируемый ток, А

8 АС-1





Ограничение пускового тока, А

8





Максимальное коммутируемое напряжение, В

250 АС





Максимальная емкость нагрузки, мкФ

3000





Длительность ограничения пускового тока (T3), с

0,1





Потребляемая мощность, Вт

1





Диапазон рабочих температур, ºC

-25...+50





Степень загрязнения среды

2





Категория перенапряжения

III





Подключение

винтовые зажимы, 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Степень защиты

IP20





Тип корпуса

PDTN





Габариты (ШхВхГ), мм

48x43x20





Масса, г

68





Монтаж

в монтажную коробку

Отличительные особенности:

- в монтажную коробку; - ограничение пускового тока нагрузки до 8 А; - максимальная ёмкость нагрузки 3000 мкФ; - максимальный ток нагрузки 8 А.

Назначение
Предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.

Область применения
Применяется как промежуточный модуль, гасящий негативный эффект высоких пусковых токов, следствием которых является слипание контактов управляющих устройств в электрической сети жилых домов, общественных организаций, кинотеатров, компьютерных залов, супермаркетов, школ, больниц, систем уличного освещения.

Особенности
- ограничение пускового тока нагрузки до 8 А;
- максимальная ёмкость нагрузки 3000 мкФ;
- максимальный ток нагрузки 8 А;
- максимальное коммутируемое напряжение 250 В АС.

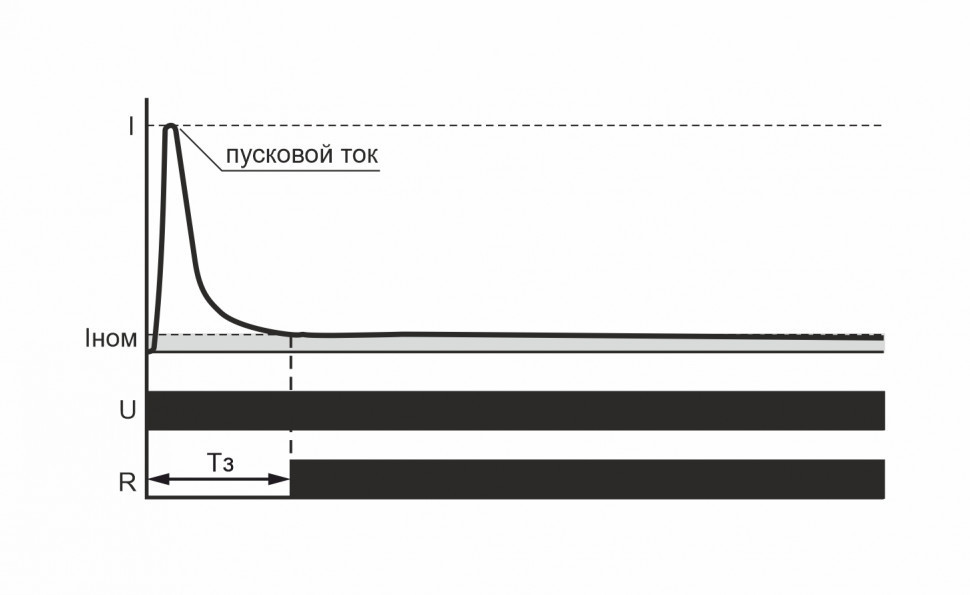

Принцип работы

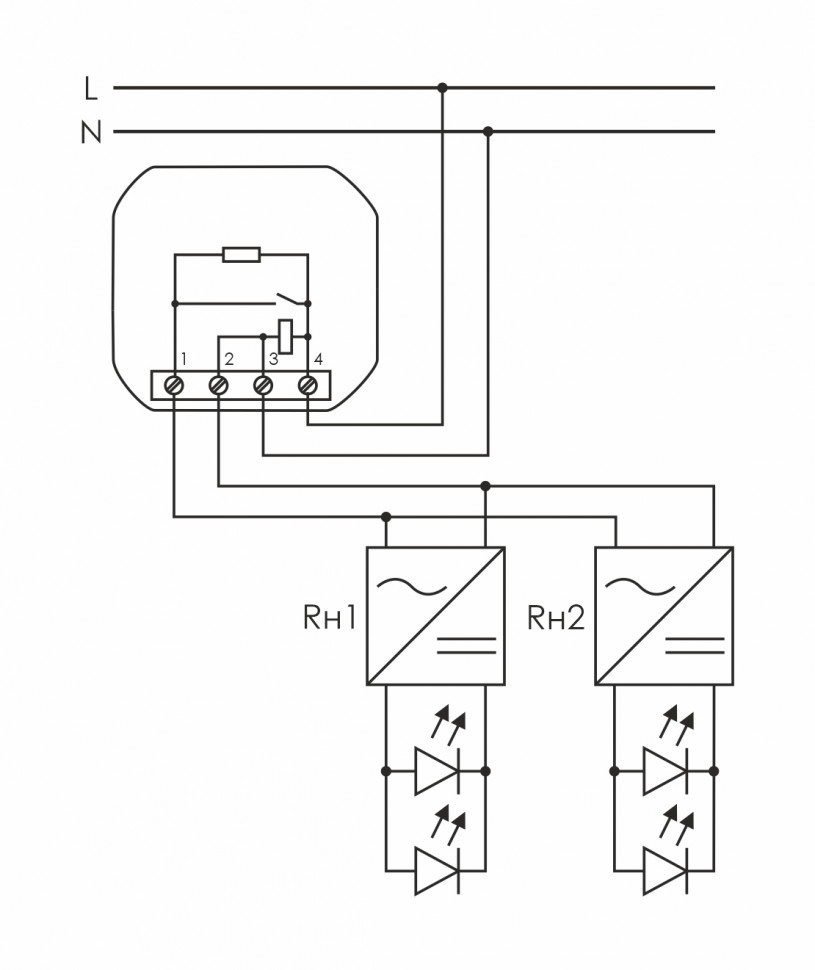

При подаче напряжения на модуль контакты встроенного реле разомкнуты. Снижение пускового тока, проходящего через модуль защиты, осуществляется встроенным последовательно включенным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и ток, исключая резистор, подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.
