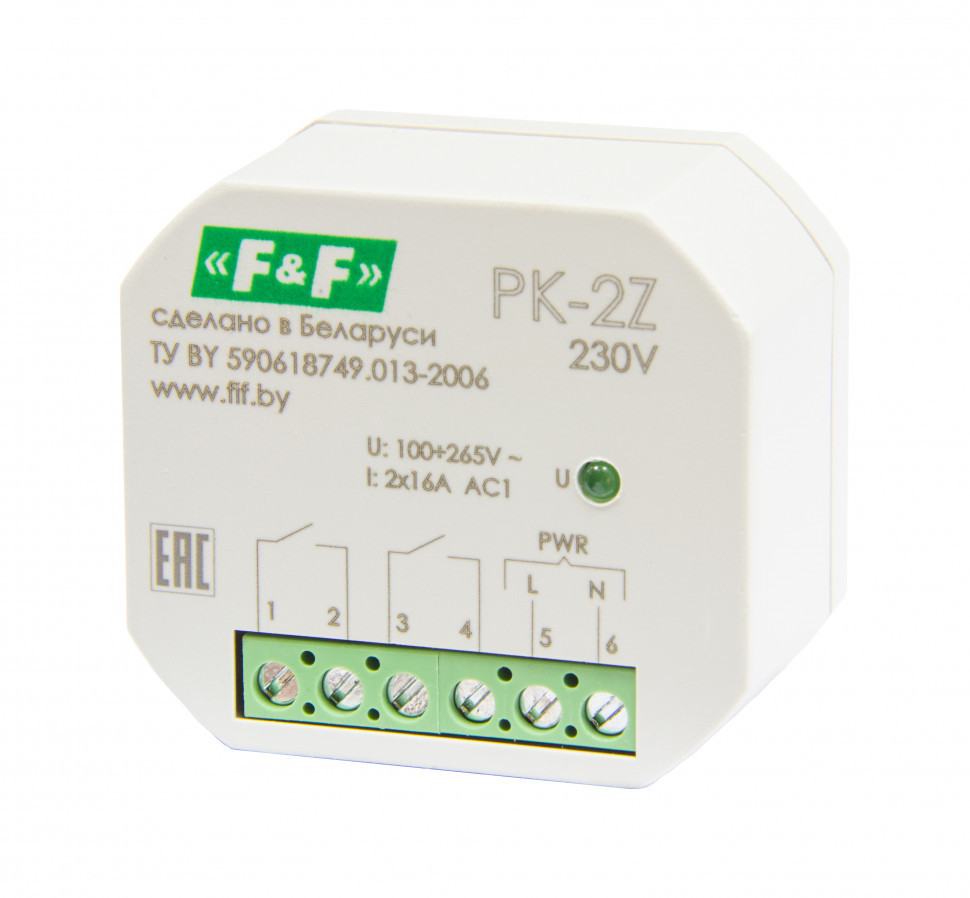

Реле промежуточный электромагнитный (Ампер-16 / Волт-230 АС/DC / Контакт-2NO) PK-2Z-230

Технические характеристики

Артикул

EA06.001.049





Код ETIM

EC001437





Для контактов







Контакт

2NO





Номинальное напряжение контактов, В

250 AC





Номинальный коммутируемый ток, А

16 AC-1





Время срабатывания/возврата, не более, мс

40 / 20





Данные катушки







Напряжение питания, В

100...265 AC/DC





Напряжение отпускания

0,7 Uн





Потребляемый ток, не более, мА

30





Дополнительные данные







Номинальное напряжение изоляции, В

400 АС





Напряжение пробоя, кВ:







- контакт-катушка

2,5





- контакт-контакт

2,1





Механический ресурс, циклы

> 3х1000000





Максимальная частота коммутации, цикл/час:







- при номинальной нагрузке

600





- без нагрузки

18000





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

48х43х25





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Тип корпуса

PDTN





Масса, кг

0,085





Монтаж

в монтажную коробку

Отличительные особенности:

Напряжение питания: 100-265 В AC/DC Контакт 2NO, 16А. В монтажную коробку.

Назначение
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Область применения
Применяется в системах автоматики, управления, контроля и т.п.

Принцип работы

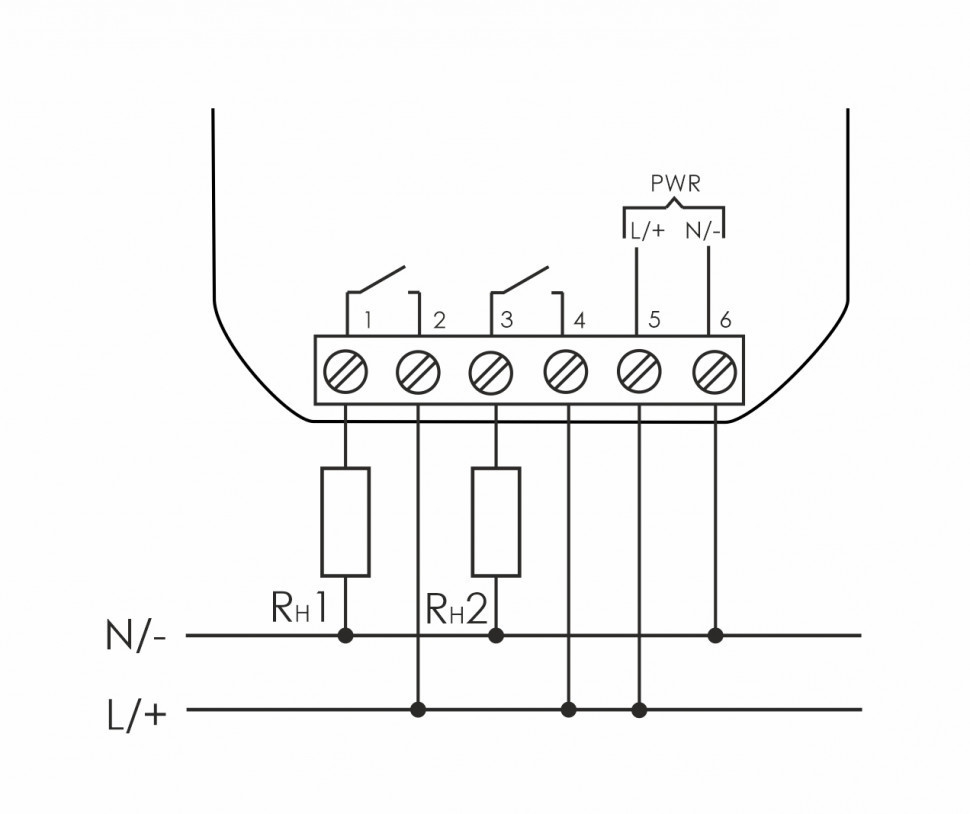

При подаче напряжения на клеммы 5, 6 происходит коммутация релейного выхода.
