Реле промежуточный электромагнитный (Ампер-2x8 / Волт-230 АС / Контакт-2NO/NC) PK-2P-230

Технические характеристики

Артикул

EA06.001.009





Код ETIM

EC001437





Для контактов







Контакт

2NO/NC





Номинальное напряжение контактов, В

250 AC





Номинальный коммутируемый ток, А

8 AC-1





Время срабатывания/возврата, не более, мс

40/20





Данные катушки







Напряжение питания, В

230 AC





Напряжение отпускания

0,7 Uн





Потребляемый ток, не более, мА

30





Дополнительные данные







Номинальное напряжение изоляции, В

400 АС





Напряжение пробоя, кВ:







- контакт-катушка

2,5





- контакт-контакт

2,1





Механический ресурс, циклы

> 3х1000000





Максимальная частота коммутации, цикл/час:







- при номинальной нагрузке

600





- без нагрузки

18000





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Тип корпуса

1S





Монтаж

на DIN-рейку

Отличительные особенности:

Напряжение питания 230 В AC. Контакт 2NO/NC, 2x8 А.

Назначение
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Область применения
Применяется в системах автоматики, управления, контроля и т.п.

Принцип работы

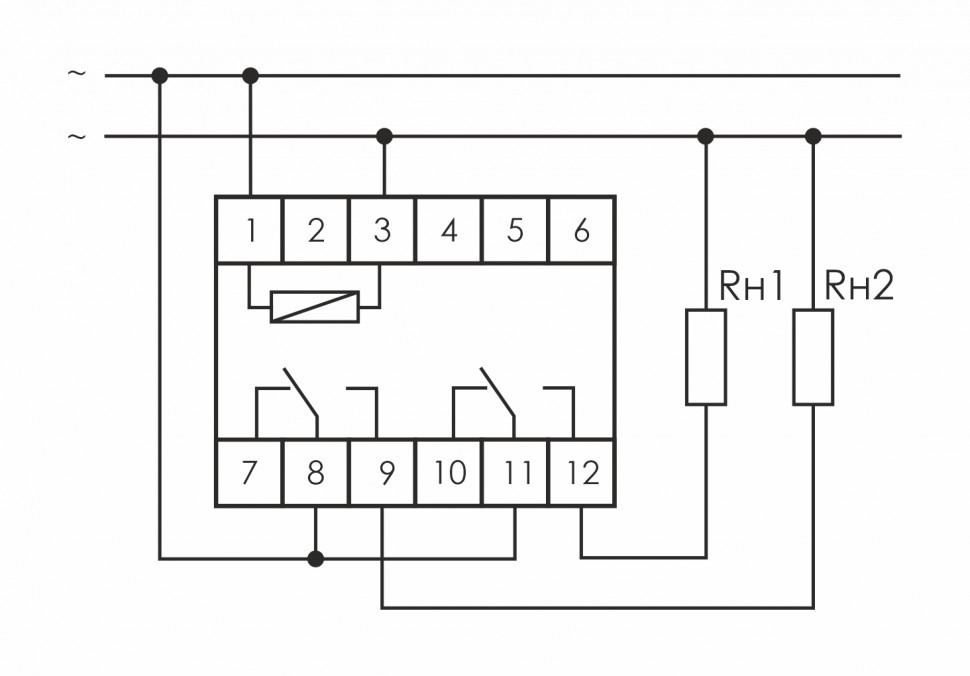

При подаче напряжения на клеммы 1, 3 происходит коммутация релейного выхода.
