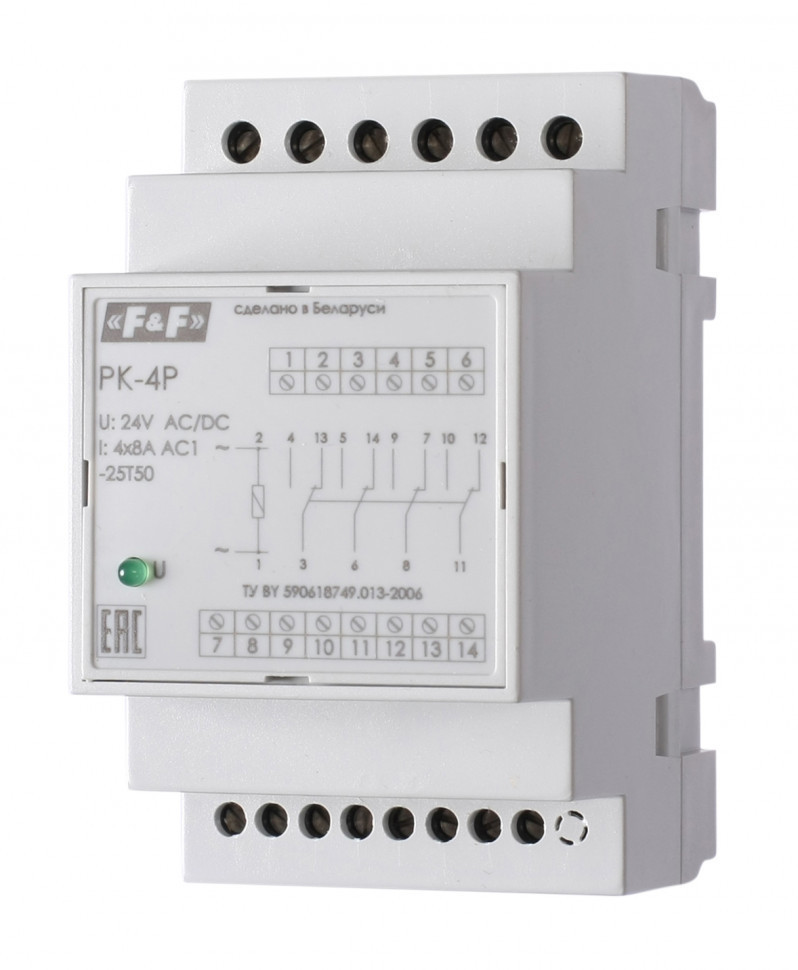

Реле промежуточный электромагнитный (Ампер-4x8 / Волт-12 AC/DC / Контакт-4NO/NC) PK-4P-12

Технические характеристики

Артикул EA06.001.012 Код ETIM EC001437 Для контактов Контакт 4NO/NC Номинальное напряжение контактов, В 250 AC Номинальный коммутируемый ток, А 8 AC-1 Время срабатывания/возврата, не более, мс 40/20 Данные катушки Напряжение питания, В 12 AC/DC Напряжение отпускания 0,7 Uн Потребляемый ток, не более, мА 30 Дополнительные данные Номинальное напряжение изоляции, В 400 АС Напряжение пробоя, кВ: - контакт-катушка 2,5 - контакт-контакт 2,1 Механический ресурс, циклы > 3х1000000 Максимальная частота коммутации, цикл/час: - при номинальной нагрузке 600 - без нагрузки 18000 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52,5х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 3S Монтаж на DIN-рейку

Отличительные особенности:

Напряжение питания 12 В AC/DC. Контакт 4NO/NC, 4x8 А.

Назначение
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Область применения
Применяется в системах автоматики, управления, контроля и т.п.

Принцип работы

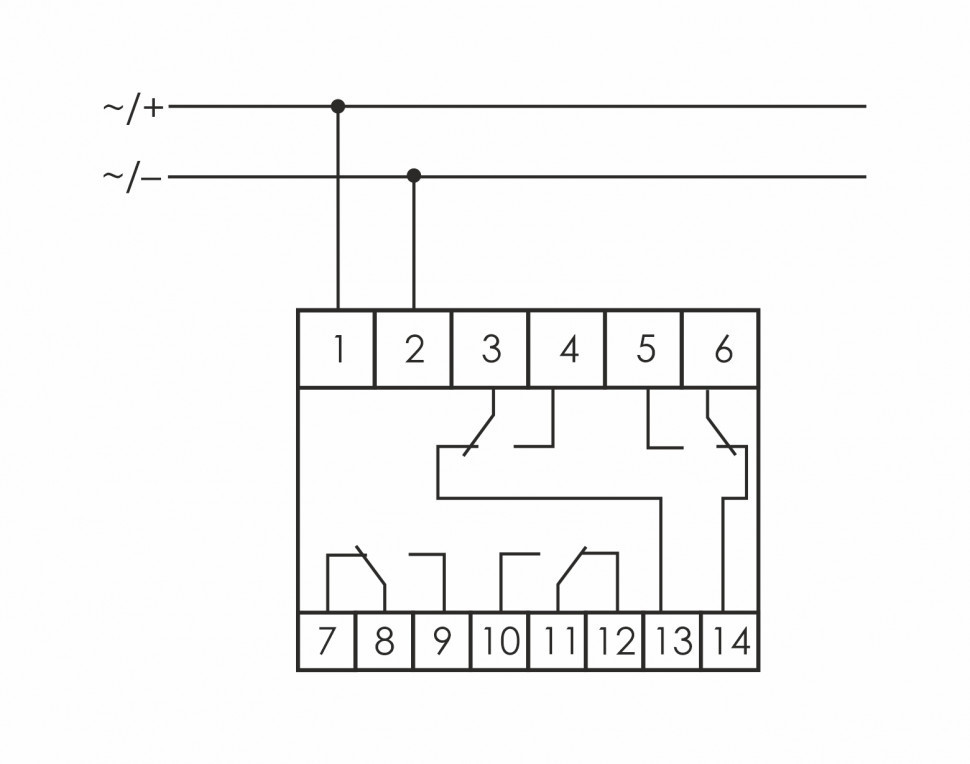

При подаче напряжения на клеммы 1, 2 происходит коммутация релейного выхода.
