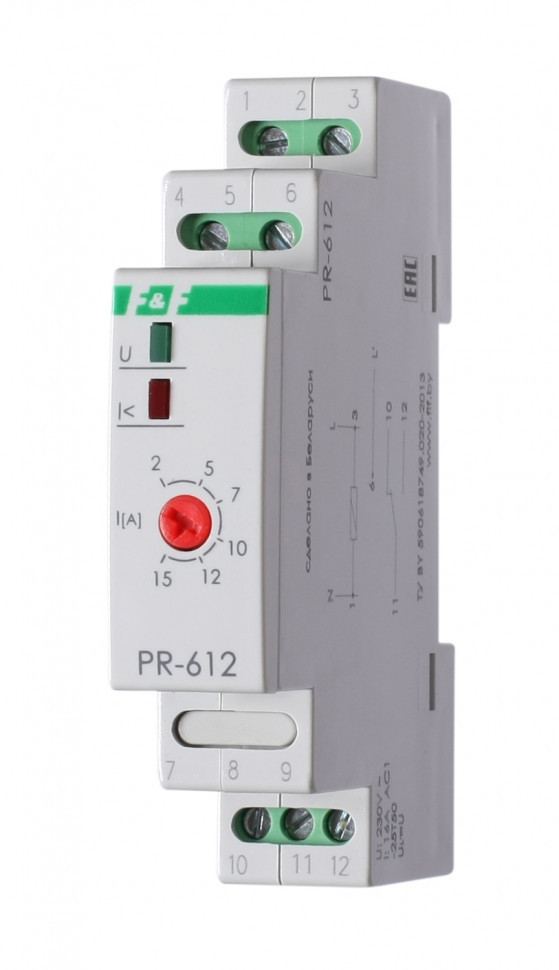

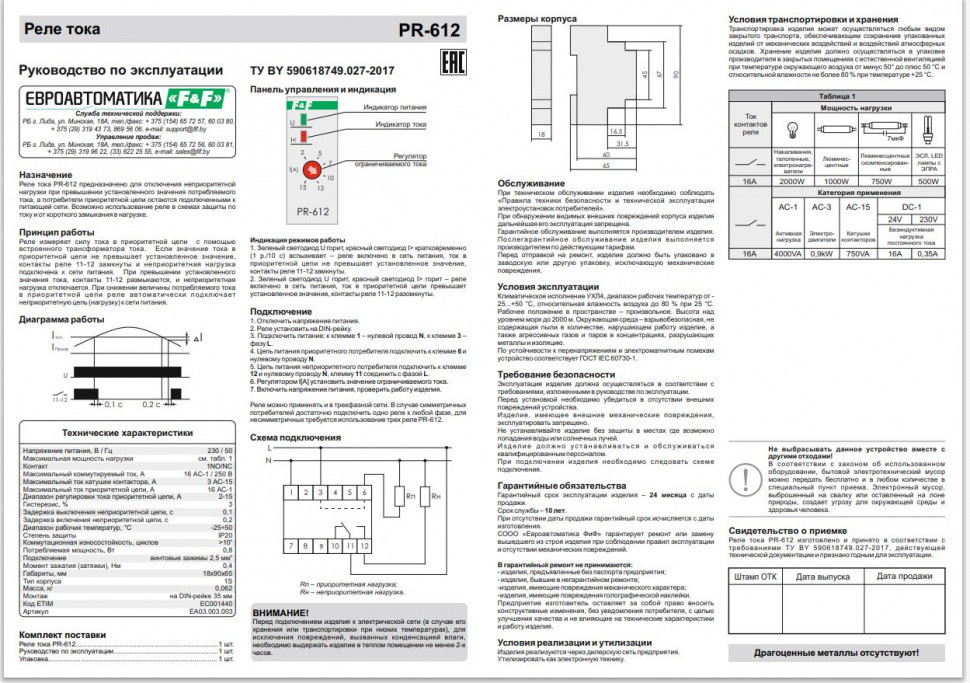

Реле тока (реле приоритета) PR-612

Технические характеристики

Артикул

EA03.003.003





Код ETIM

EC001440





Напряжение питания, В / Гц

230 / 50





Максимальная мощность нагрузки

см. табл. 1





Контакт

1NO/NC





Максимальный коммутируемый ток, А

16 AC-1 / 250 В





Максимальный ток катушки контактора, А

3 АС-15





Максимальный ток приоритетной цепи, А

16 АС-1





Диапазон контролируемых токов, А

2-15





Гистерезис, %

3





Задержка выключения неприоритетной цепи, с

0,1





Задержка включения неприоритетной цепи, с

0,2





Диапазон рабочих температур, °С

-25÷50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

0,8





Подключение

винтовые зажимы 2,5 мм2





Момент зажатия (затяжки), Нм

0,4





Габариты, мм

18х90х65





Тип корпуса

1S





Масса, кг

0,062

Отличительные особенности:

Диапазон контролируемого тока: 2…15 А. Контакт 1NO/NC, 16 А.

Назначение
Реле тока PR-612 предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты по току и от короткого замыкания в нагрузке.

Особенности
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон контролируемого тока 2…15 А;
- контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 А.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.

Принцип работы

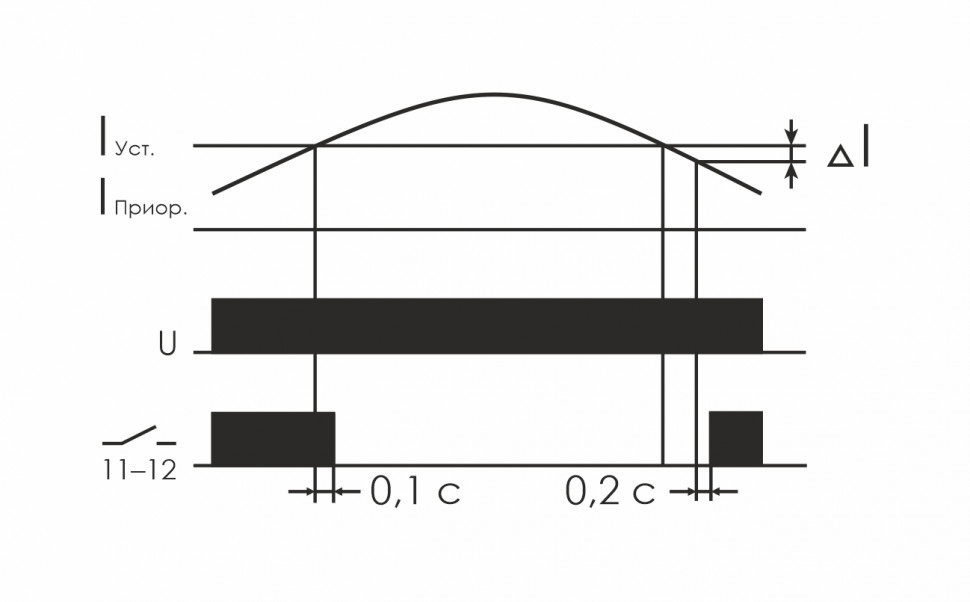

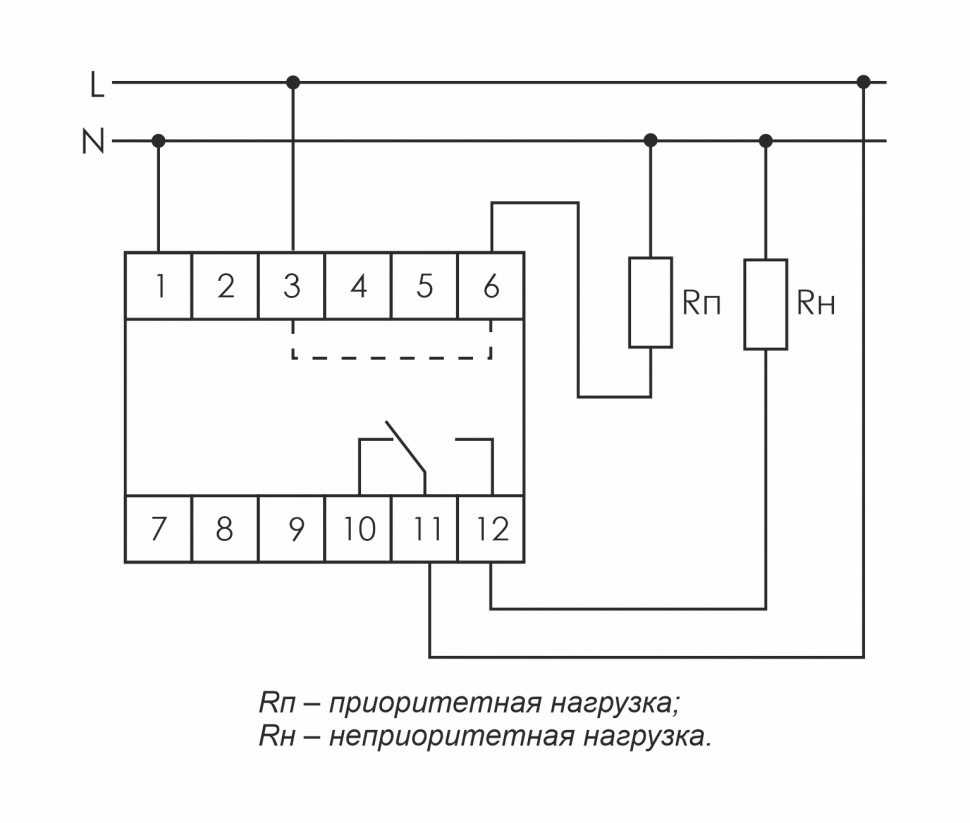

Реле измеряет силу тока в приоритетной цепи с помощью встроенного трансформатора тока. Если значение тока в приоритетной цепи не превышает установленное значение, контакты реле 11-12 замкнуты и неприоритетная нагрузка подключена к сети питания. При превышении установленного значения тока, контакты 11-12 размыкаются, и неприоритетная нагрузка отключается. При снижении величины потребляемого тока в приоритетной цепи реле автоматически подключает неприоритетную цепь (нагрузку) к сети питания.
