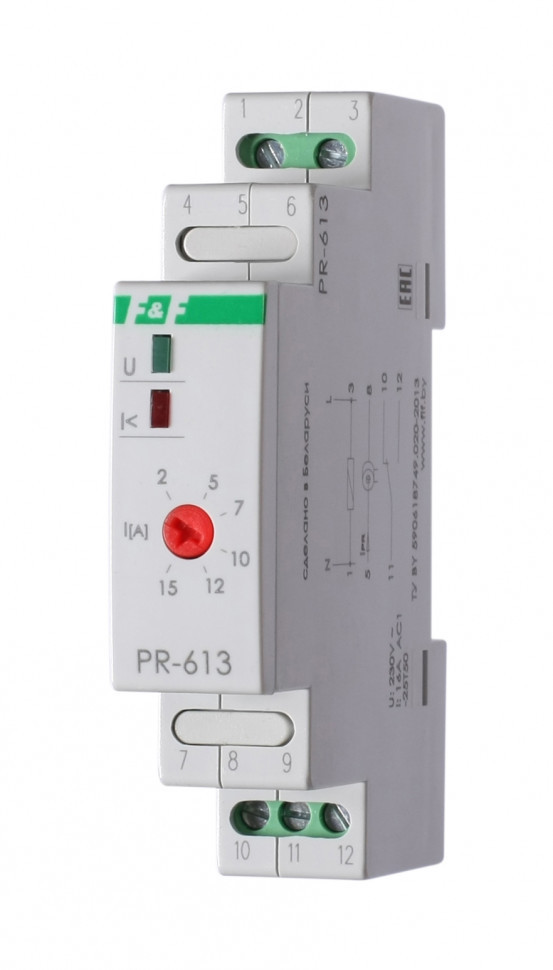

Реле тока (реле приоритета) PR-613

Технические характеристики

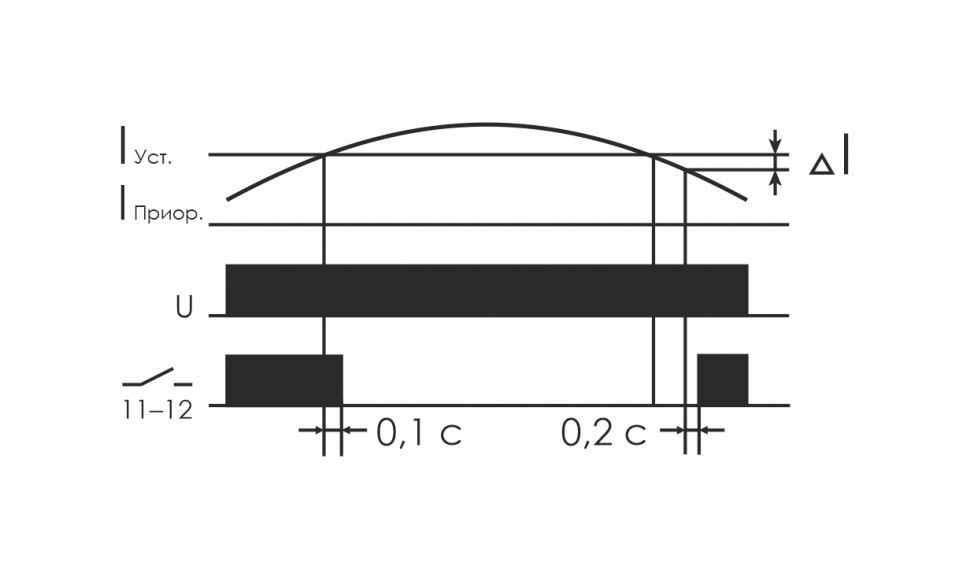

Артикул EA03.003.004 Код ETIM EC001440 Напряжение питания, В / Гц 230 / 50 Максимальный коммутируемый ток, А 16 AC-1 / 250 В Максимальный ток катушки контактора, А 3 AC-15 Максимальный коммутируемый ток неприоритетной цепи, А 16 AC-1 Контакт 1NO/NC Диапазон контролируемых токов, А 2-15 Задержка отключения, с 0,1 Задержка включения при снижении тока на 3 % от установленного значения, с 0,2 Гистерезис, % 3 Диаметр сквозного отверстия, мм 5 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 0,8 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, г 62 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

Регулируемый диапазон контролируемого тока в пределах 2…15 А. Контакт 1NO/NC, 16 А. Диаметр сквозного канала 5 мм.

Назначение

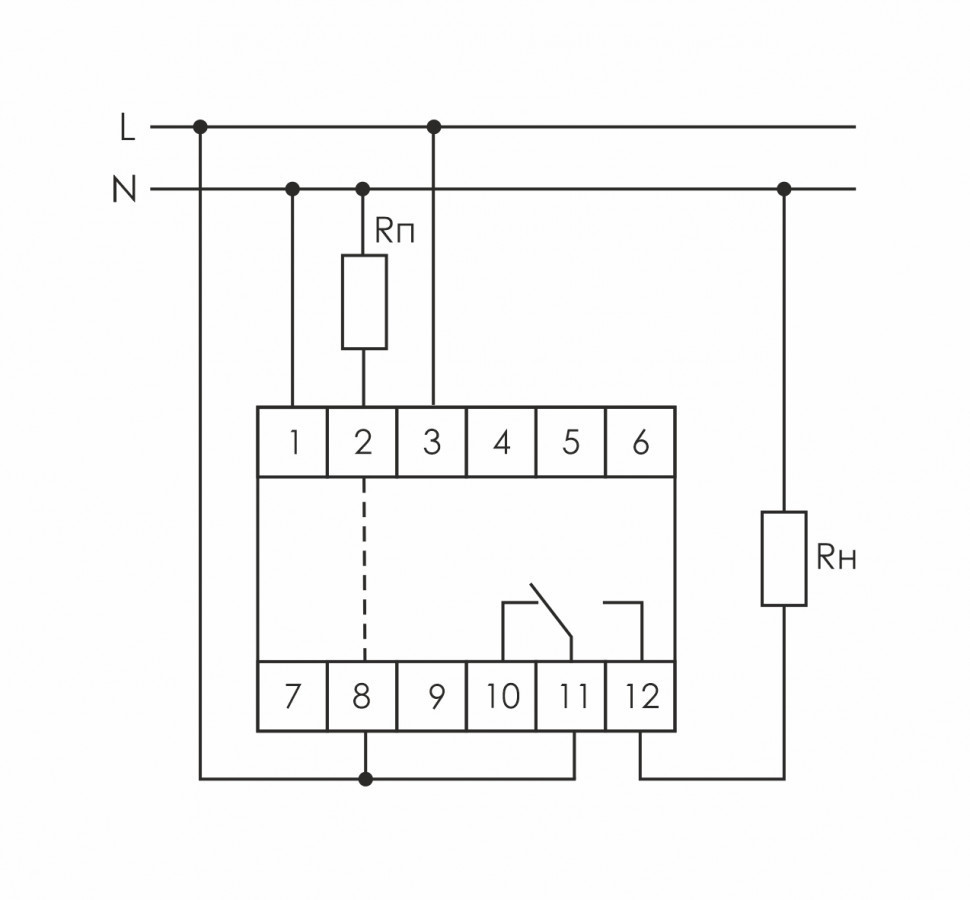

Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока. Нагрузка (потребитель) приоритетной цепи остается подключенным к питающей сети.

Особенности
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон контролируемого тока 2…15 А;/
- контакт 1NO/NC;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- диаметр сквозного канала Ø 5 мм;
- максимальный коммутируемый ток нагрузки 16 А.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины по
