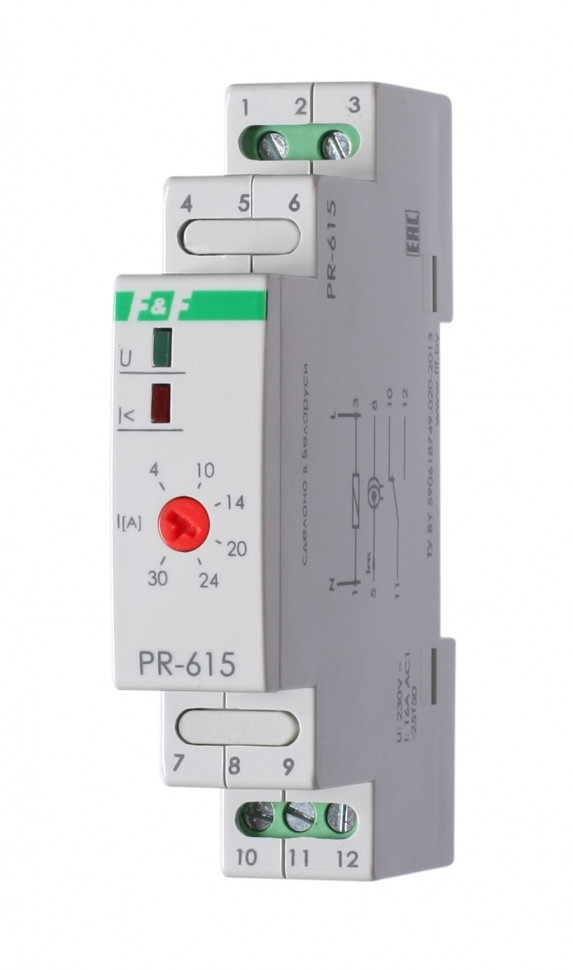

Реле тока (реле приоритета) PR-615

Технические характеристики

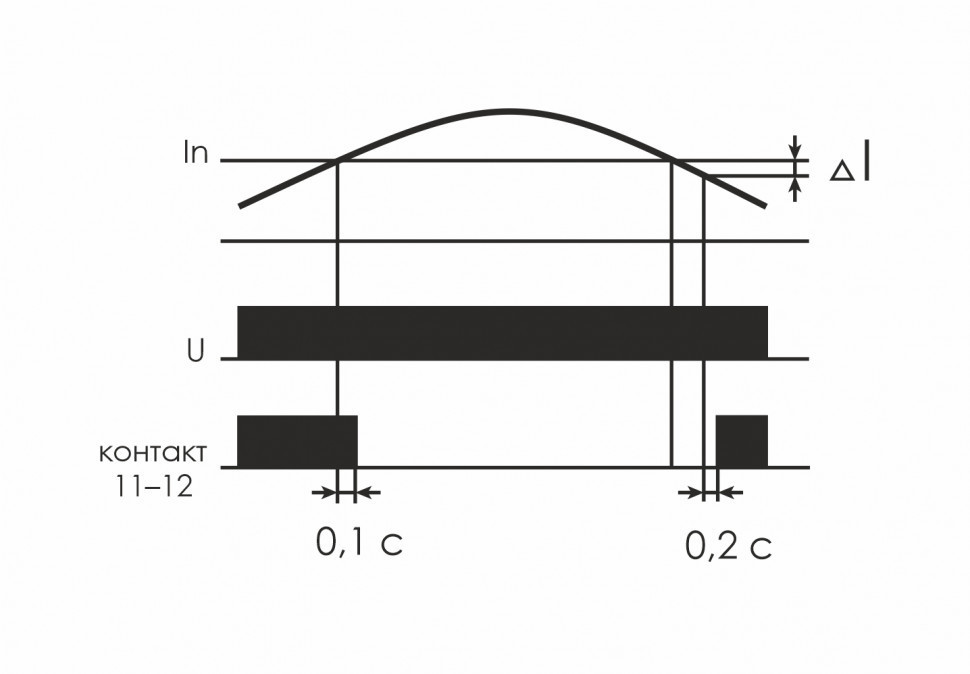

Артикул EA03.003.006 Код ETIM EC001440 Напряжение питания, В 230 AC Максимальная мощность нагрузки см. табл. 1 Руководства Контакт неприоритетной нагрузки 1NO/NC Максимальный ток катушки контактора, А 3 AC-15 Максимальный коммутируемый ток неприоритетной цепи, А 16 AC-1 Диапазон контролируемых токов, А 4-30 Гистерезис, % 3 Задержка выключения неприоритетной цепи, с 0,1 Задержка включения неприоритетной цепи, с 0,2 Индикация 2 светодиода Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Диаметр сквозного отверстия, мм 4 Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, кг 0,062 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

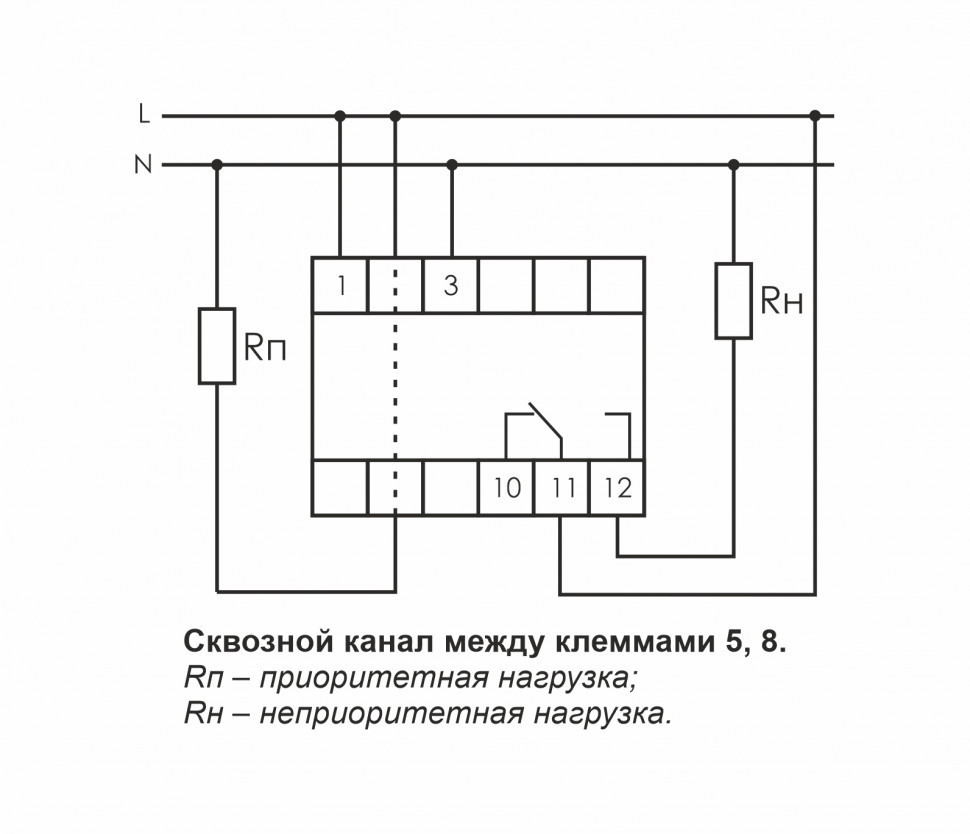

Диапазон тока: 4-30 А Контакт 1NO, 16 А Сквозной канал для провода питания нагрузки

Назначение
Предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.

Особенности
- напряжение питания 230 В;
- диапазон контролируемых токов 4…30 А;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.

Область применения
Применяется в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность, чем мощность потребителей, лимит потребления электроэнергии и пр.).
