Реле тока для систем автоматики EPP-618

Технические характеристики

Артикул

EA03.004.007





Код ETIM

EC001440





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

2x8





Максимальный ток катушки контактора, А

2 AC-15





Контакт

1NO, 1NC





Количество функций

многофункциональное





Диапазон контролируемых токов, А

0,5…50





Порог отключения по току:







- нижний, А

0,5





- верхний, А

50





Задержка отключения, сек

0,5…60





Задержка повторного включения, сек

0,5…60





Гистерезис, %

10





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

1,5





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

52х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,5





Тип корпуса

3S





Масса, кг

0,140





Монтаж

на DIN- рейке 35 мм

Отличительные особенности:

Напряжение питания 230 В. Ток измерительной цепи - 0,5-50 А 4-функциональное, с регулируемым верхним и нижним порогом срабатывания

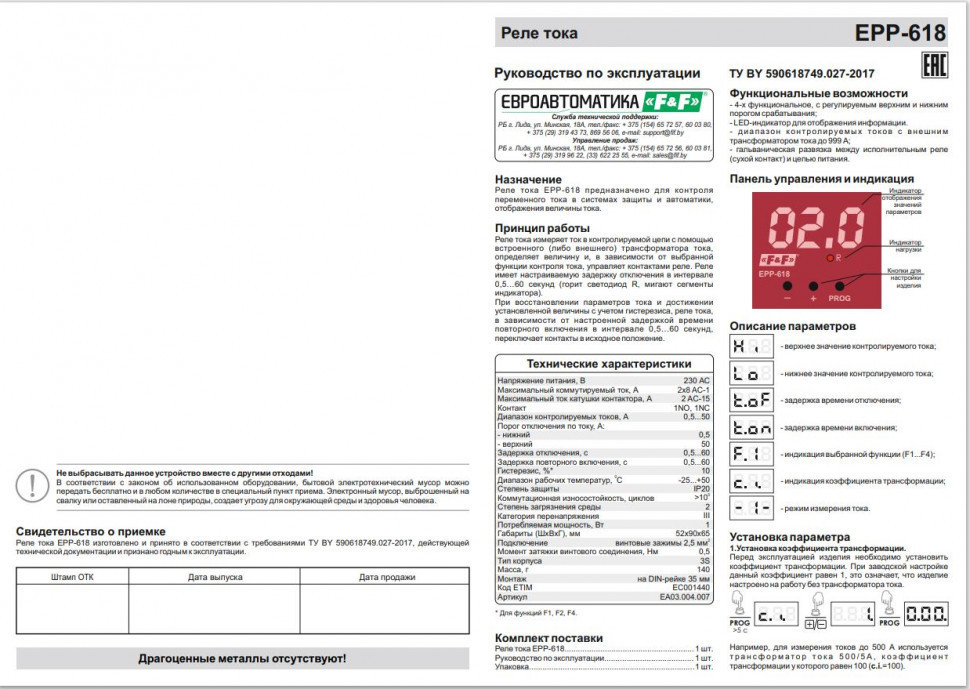

Назначение

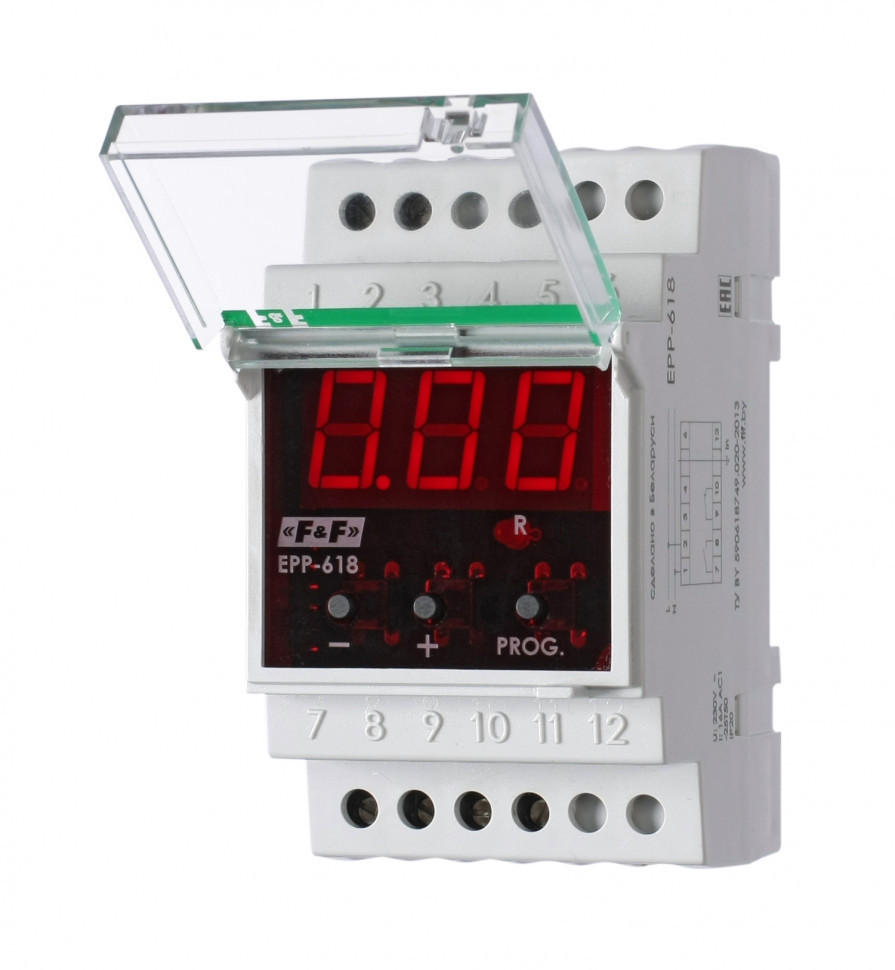

Реле тока EPP-618 предназначено для контроля переменного тока в системах защиты и автоматики, отображения величины тока.

Особенности

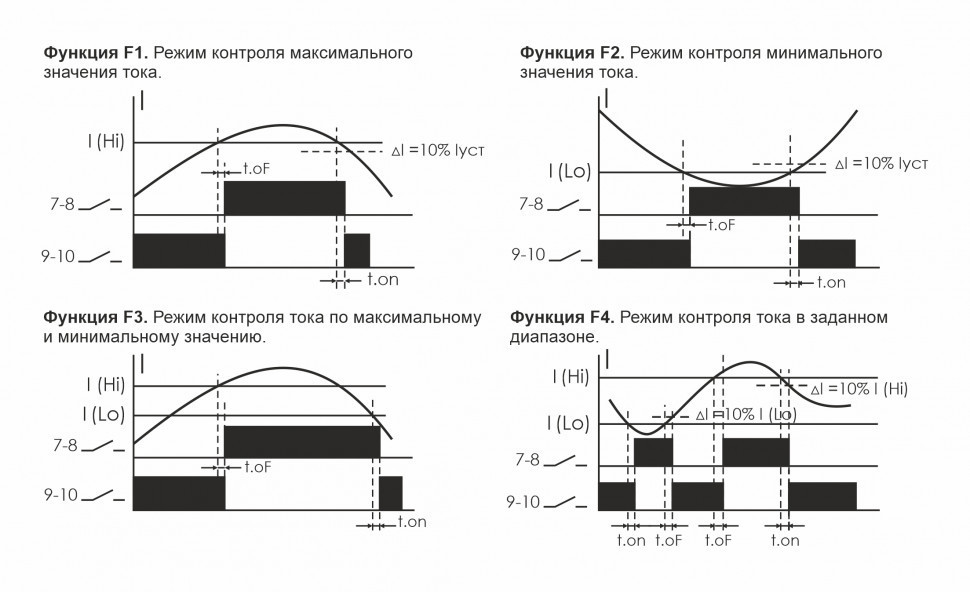

- 4-х функциональное, с регулируемым верхним и нижним порогом срабатывания;
- жидкокристаллический индикатор для отображения информации.
- напряжение питания 230 В;
- диапазон контролируемых токов 0,5…50 А;
- диапазон контролируемых токов с внешним трансформатором тока до 999 А;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.

Область применения
Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность, чем мощность потребителей, введение лимитов потребления электроэнергии и т. п.). Ток срабатывания реле устанавливают таким образом, чтобы не допустить перегрузки питающей сети (отключения вводного автомата). Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.

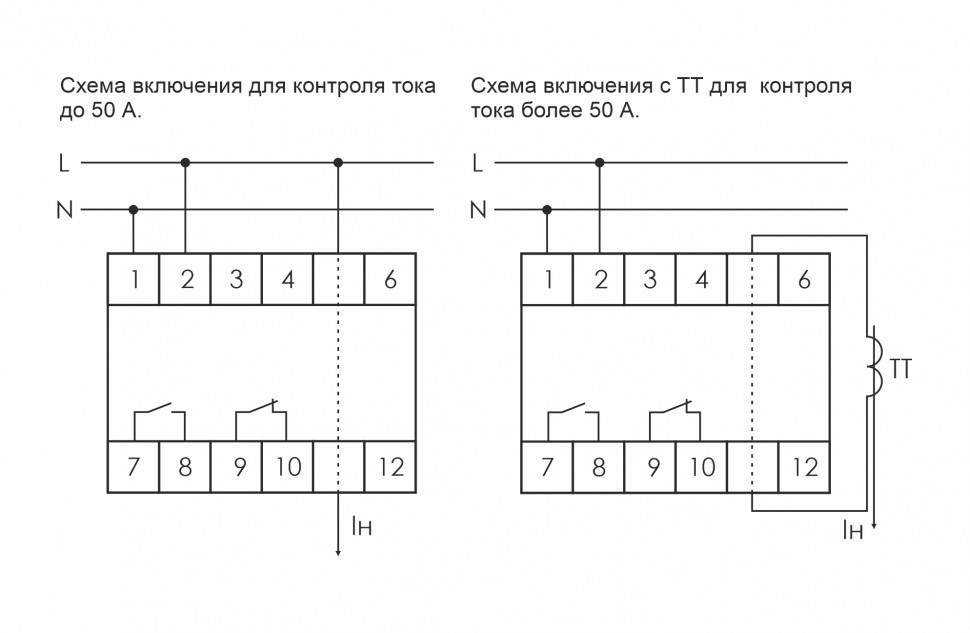

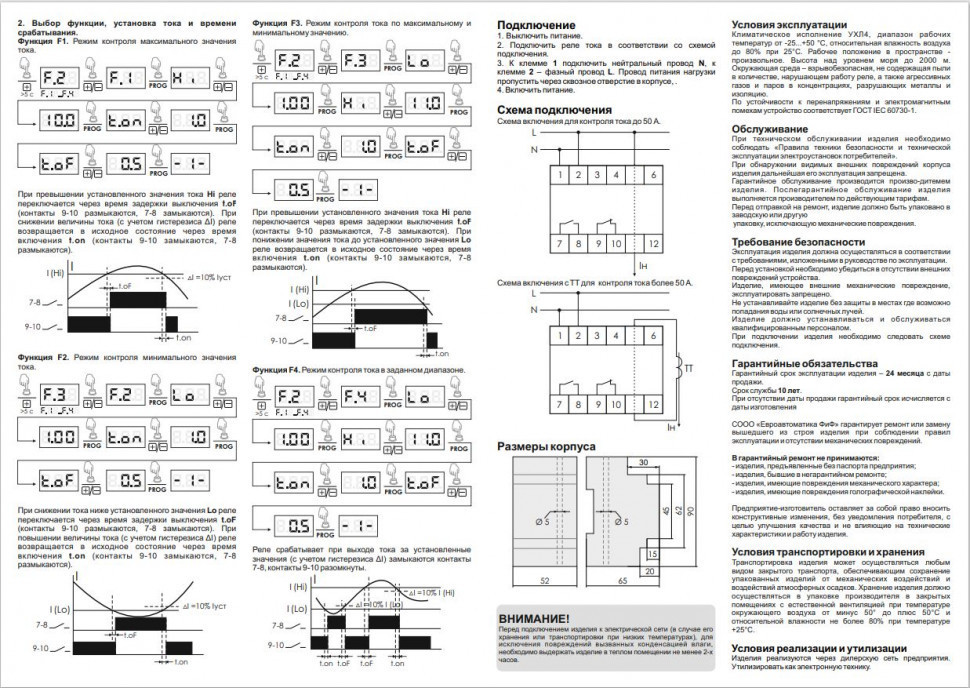

Принцип действия
Реле тока измеряет ток в контролируемой цепи с помощью встроенного (либо выносного) трансформатора тока, определяет величину и срабатывает, когда ток достигает установленного значения. При этом осуществляется управление контактами реле с настраиваемой задержкой отключения в интервале 0,5…60 секунд (горит светодиод R, мигают сегменты индикатора). При восстановлении параметров тока и достижении установленной величины с учетом гистерезиса, реле тока, в зависимости от настроенной задержкой времени повторного включения в интервале 0,5…60 секунд, переключает контакты в исходное положение.
