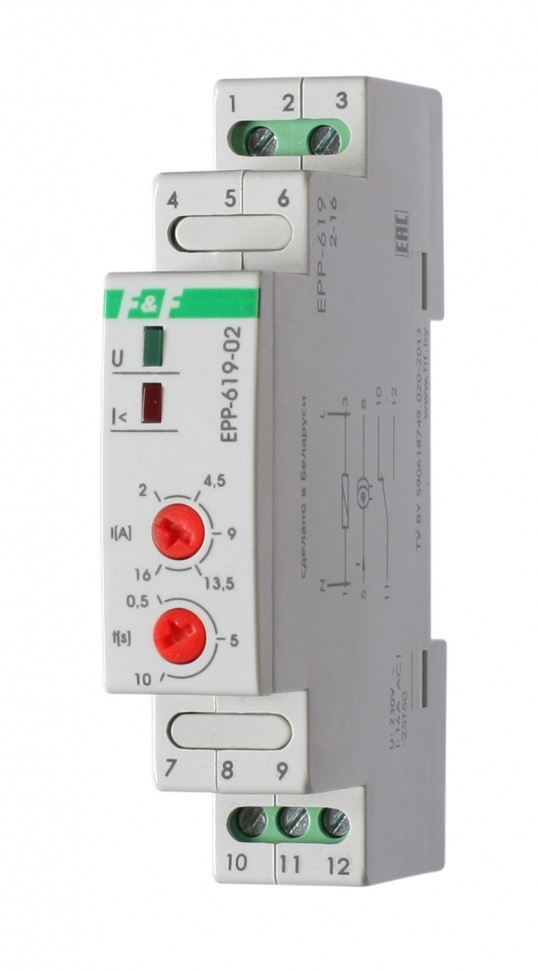

Реле тока для систем автоматики EPP-619-02

Технические характеристики

Артикул EA03.004.014 Код ETIM EC001440 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Максимальный ток катушки контактора, А 3 AC-15 Контакт 1NO/NC Количество функций однофункциональное Диапазон контролируемых токов, А 2…16 Погрешность измерения тока, % 5 Задержка отключения, сек 0,1…10 Задержка повторного включения при снижении тока на 10% от установленного значения, сек 0,5 Диаметр сквозного отверстия измерительной цепи, мм 5 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 0,5 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, кг 0,062 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

- напряжение питания 230 В, 50 Гц; - диапазон контролируемых токов 2…16 А; - задержка отключения (регулируемая) 0,5…10 с.

Назначение
Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.

Особенности
- напряжение питания 230 В, 50 Гц;
- диапазон контролируемых токов 2…16 А;
- регулируемая задержка отключения 0,5…10 секунд;
- контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.

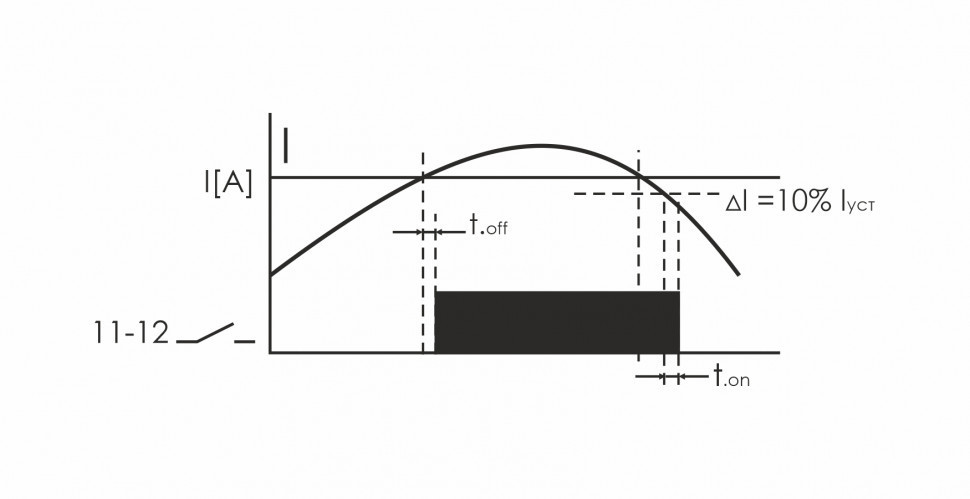

Принцип действия
Реле тока измеряет ток в контролируемой цепи с помощью внутреннего трансформатора тока, опр
