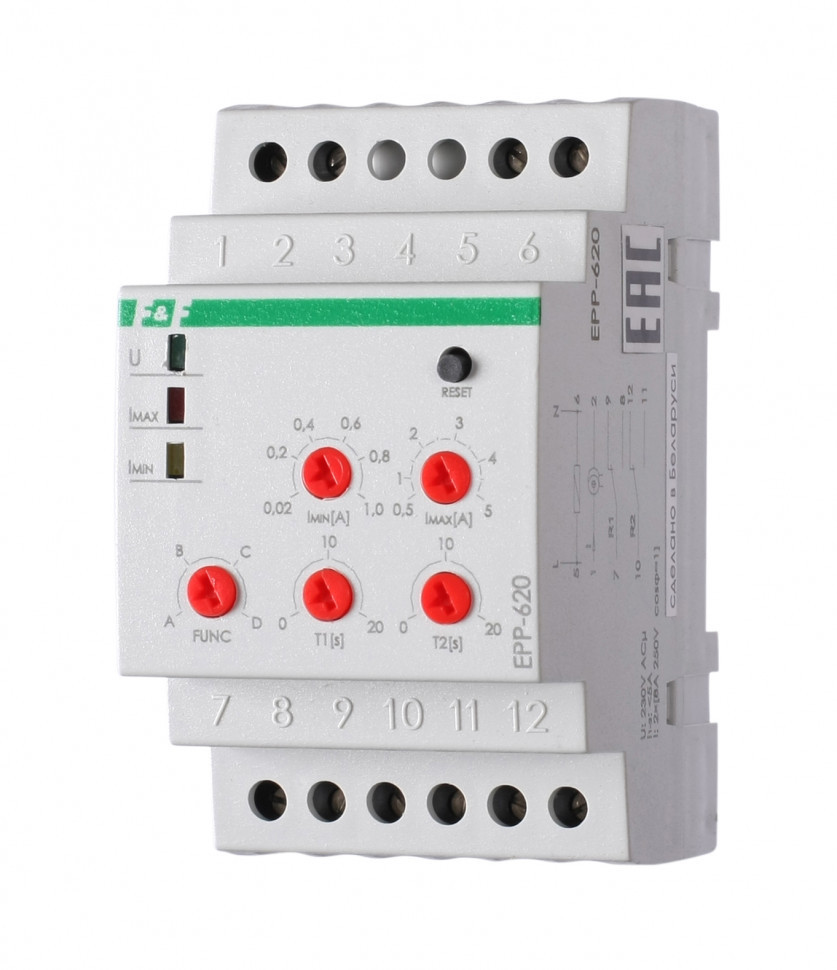

Реле тока для систем автоматики EPP-620

Технические характеристики

Артикул EA03.004.006 Код ETIM EC001440 Напряжение питания, В 24-264 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальный ток катушки контактора, А 2х2 AC-15 Контакт 2NO/NC Количество функций многофункциональное Диапазон контролируемых токов, А 0,02…5* Порог отключения по току - нижний, А 0,02…1 - верхний, А 0,5…5 Задержка включения, сек 0,1…20 Задержка отключения при снижении тока на 10% от установленного значения, сек 0,5 Гистерезис, % 10 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 0,4 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 3S Масса, кг 0,145 Монтаж на DIN- рейке 35 мм

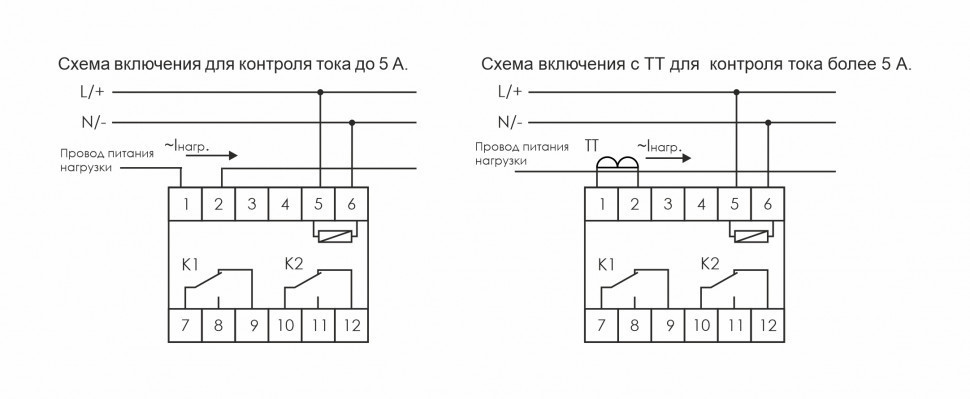

Для контроля переменного тока более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0.5-5 А, типа ТОП-0.66 или аналогичные.

Отличительные особенности:

Напряжение питания 24-240 В AC/DC, 4-функциональное, с регулируемым верхним и нижним порогом срабатывания, с внешними трансформаторами при токе более 5 А

Назначение
Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения цепей и источников питания при превышении установленного значения потребляемого тока.

Особенности
- напряжение питания 24…264 В, AC/DC;

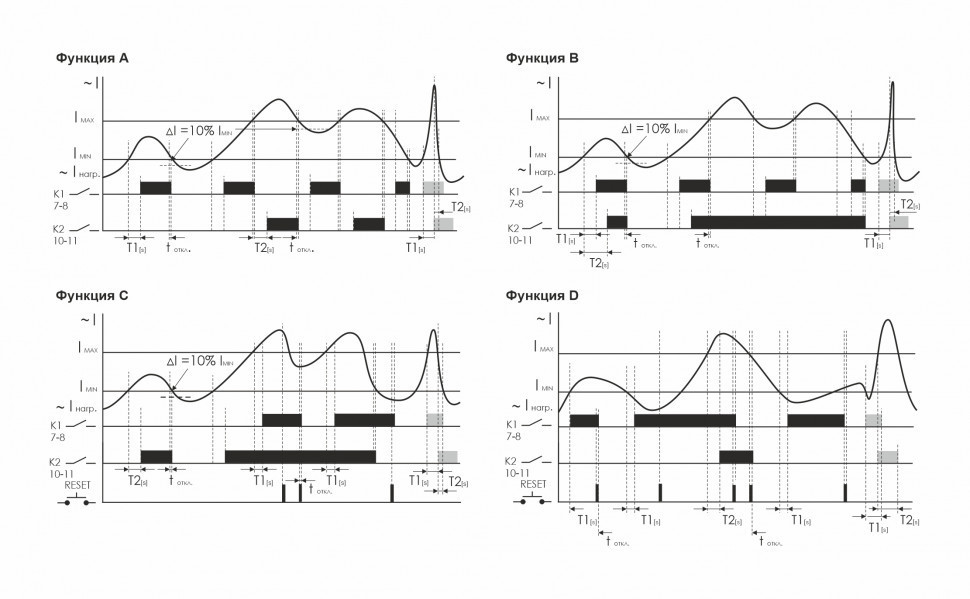

- 4 функции, регулируемый порог нижнего IMIN и верхнего IMАХ порогов срабатывания;
- диапазон контролируемых переменных токов 0,02&he
