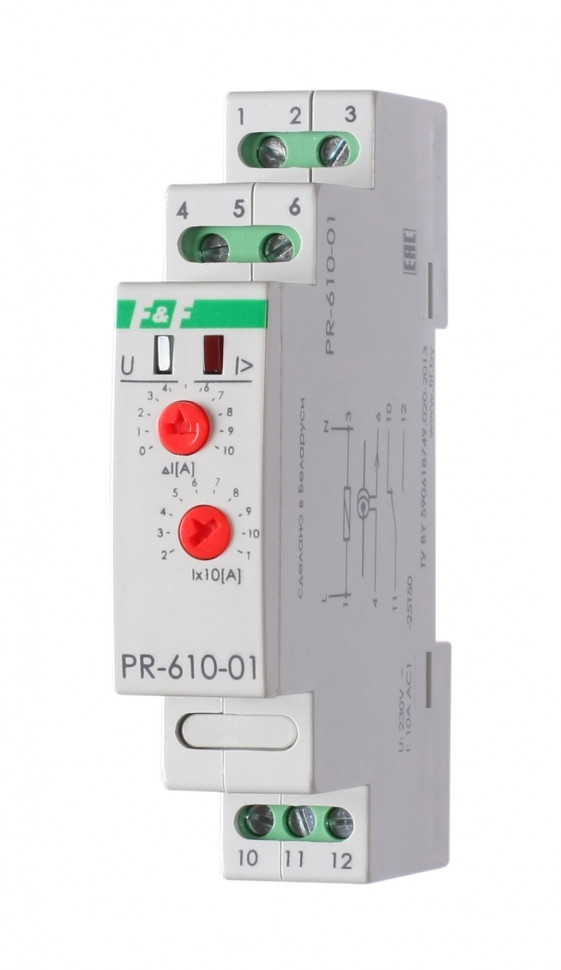

Реле тока для систем автоматики PR-610-01

Технические характеристики

Артикул

EA03.004.001





Код ETIM

EC001440





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

10





Максимальный ток катушки контактора, А

2 AC-15





Контакт

1NO/NC





Количество функций

однофункциональное





Диапазон контролируемых токов, А

20…110





Дискретность установки тока, А







грубо, х10

2…10





точно, х1

0…10





Погрешность измерения тока, %

5





Задержка отключения, сек

4





Задержка повторного включения при снижении тока на 5% от установленного значения, сек

5





Индикация включения питания

зеленый светодиод





Индикация срабатывания по току

красный светодиод





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

1





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Тип корпуса

1S





Масса, кг

0,062





Монтаж

на DIN- рейке 35 мм

Отличительные особенности:

Напряжение питания 230 В, диапазон контролируемых токов 20-110 А, трансформатор тока в комплекте, контакт 1NO/NC, 10 А.

Назначение
Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.

Особенности
- напряжение питания 230 В;
- диапазон контролируемых токов 20…110 А;
- контакт 1 NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 10 АС-1;
- трансформатор тока в комплекте.

Область применения
Применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.

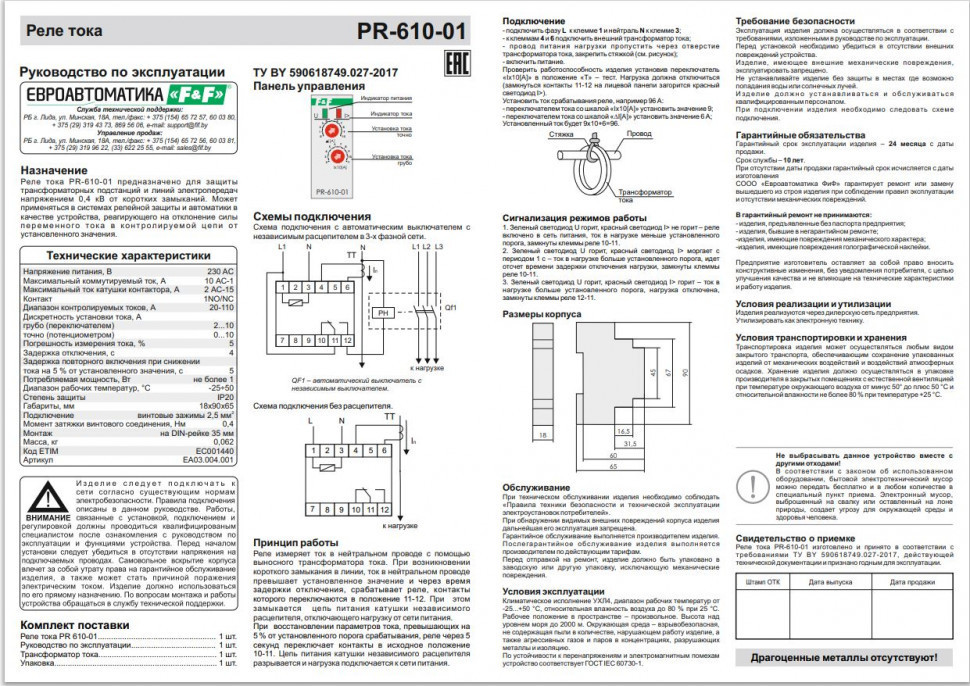

Принцип работы

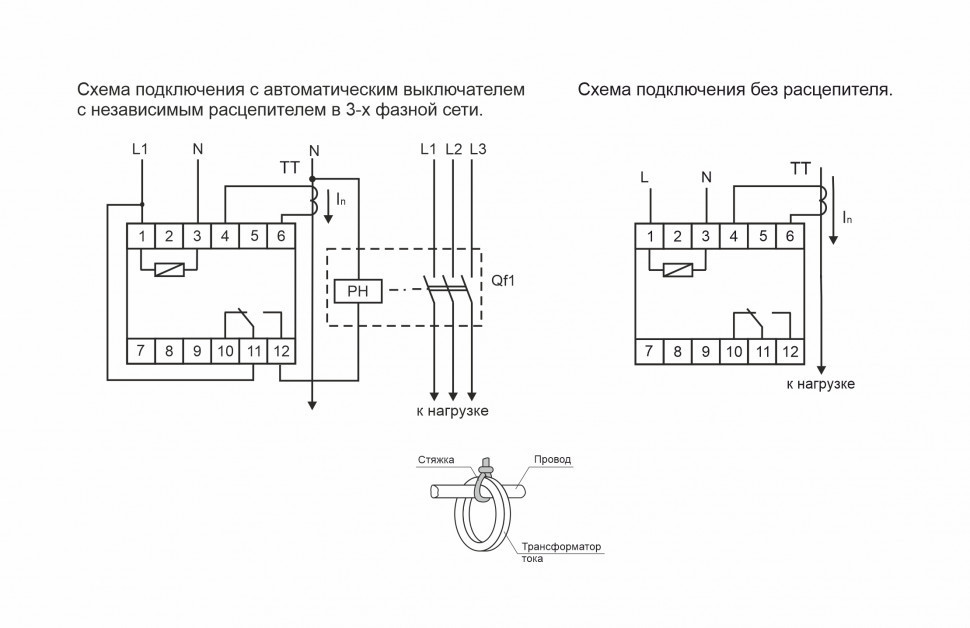

Реле тока измеряет ток в контролируемой цепи с помощью выносного трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения. При этом осуществляется управление цепью питания катушки независимого расцепителя, отключающего нагрузку от сети питания. При восстановлении параметров тока, достижении снижения на 5% от установленного контролируемого значения, реле тока с задержкой в 5 секунд срабатывает и переключает контакты в исходное положение. Цепь питания катушки независимого расцепителя разрывается, нагрузка подключается к сети питания.
