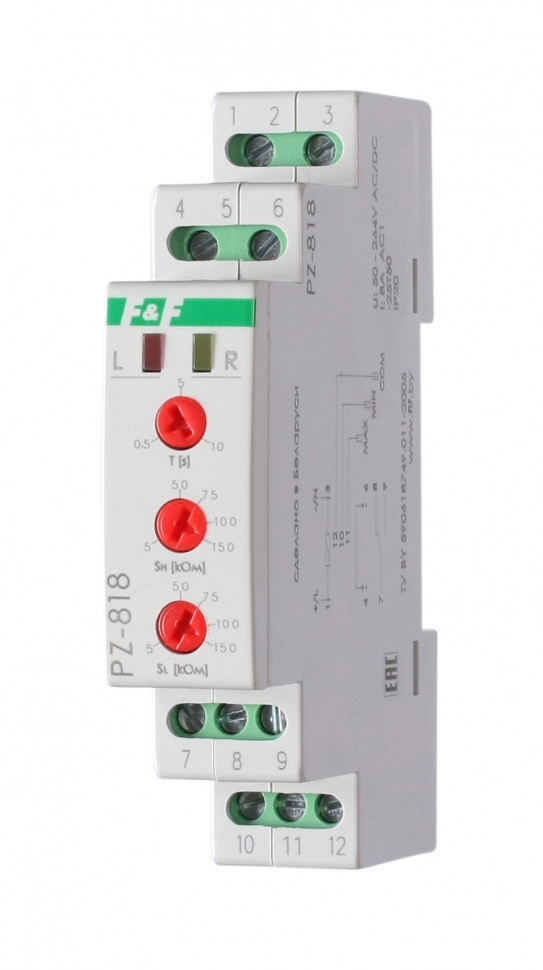

Реле уровня жидкости PZ-818

Технические характеристики

Артикул EA08.001.008 Код ETIM EC001447 Напряжение питания, В 50-264 АС/DC Максимальный коммутируемый ток, А 8 AC-1 Максимальный ток катушки контактора, А 2 АС-15 Максимальная мощность нагрузки см. таблицу 1 Контакт 1NO/NC Комплектность c датчиками Количество контролируемых уровней 2 Напряжение питания датчика, В <6 DC Ток потребления датчика, мА <2 Задержка времени вкл./откл., с 0,5…10 Диапазон регулируемого сопротивления, кОм 5…150 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, кг 0,065 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

Два контролируемых уровня. Напряжение питания 50-264 В AC/DC. Контакт 1NO/NC, 8 А.

Назначение
Реле контроля уровня PZ-818 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Особенности

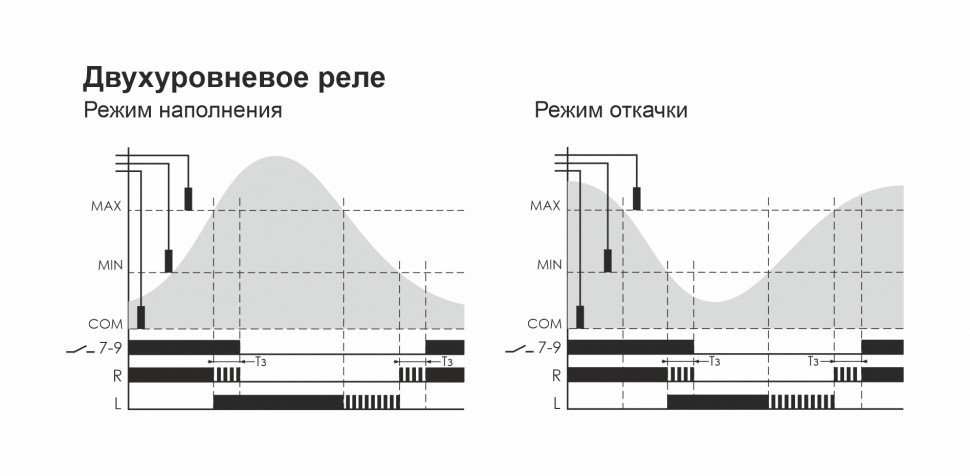

- два уровня контроля жидкости: минимальный, максимальный;
- напряжение питания 50…264 В, АС/DC;
- регулируемый диапазон времени включения/отключения 0,5…10 секунд;
- раздельная регулировка чувств
