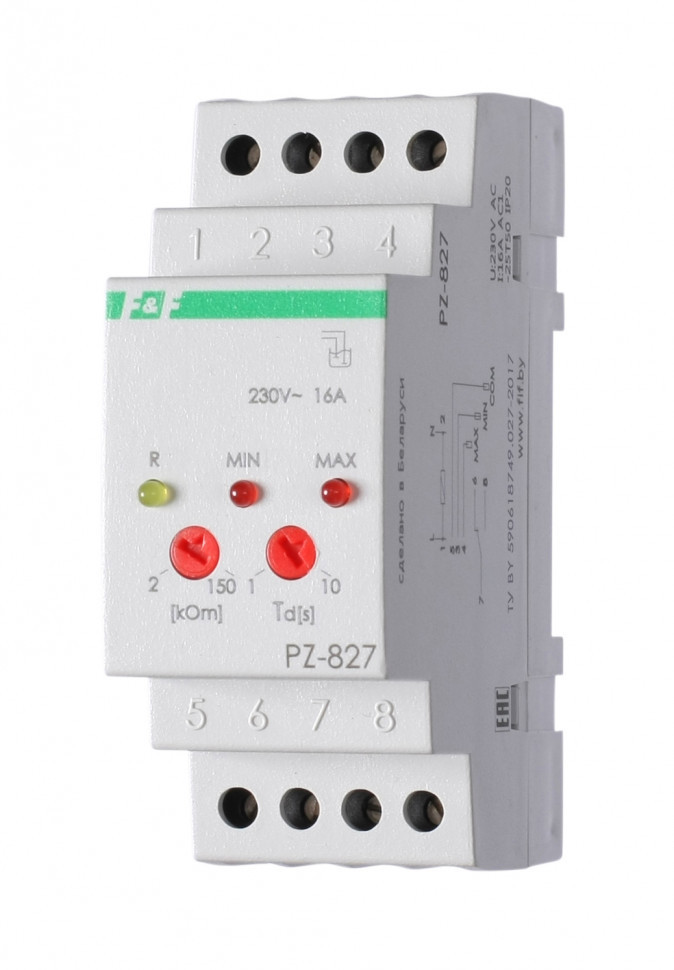

Реле уровня жидкости PZ-827

Технические характеристики

Артикул EA08.001.014 Код ETIM EC001447 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А 16 AC-1 / 250 В Максимальный ток катушки контактора, А 3 АС-15 / 250 В Контакт 1NO/NC Максимальная мощность нагрузки см. таблицу 1 РЭ Количество контролируемых уровней 2 Комплектность c датчиками Напряжение питания датчика, В <10 AС Ток потребления датчика, мА < 2 Диапазон чувствительности, кОм 2…150 Задержка времени срабатывания, с 1…10±20% Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Масса, кг 0,190 Масса зондов, кг 0,035 Монтаж на DIN-рейке 35 мм

Отличительные особенности:

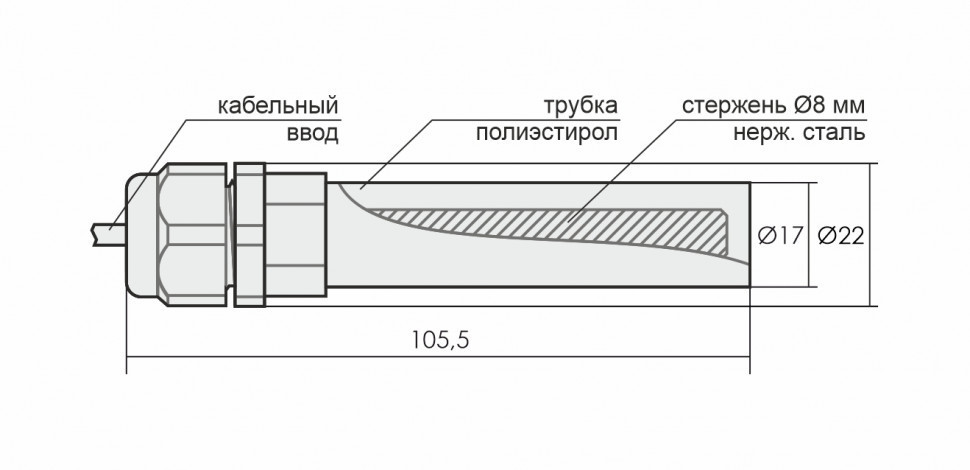

Два контролируемых уровня. Напряжение питания 230 В, 50 Гц. Контакт 1NO/NC, 16 А. Зонды уровня PZ2 в комплекте.

Назначение
Реле контроля уровня PZ-827 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Особенности

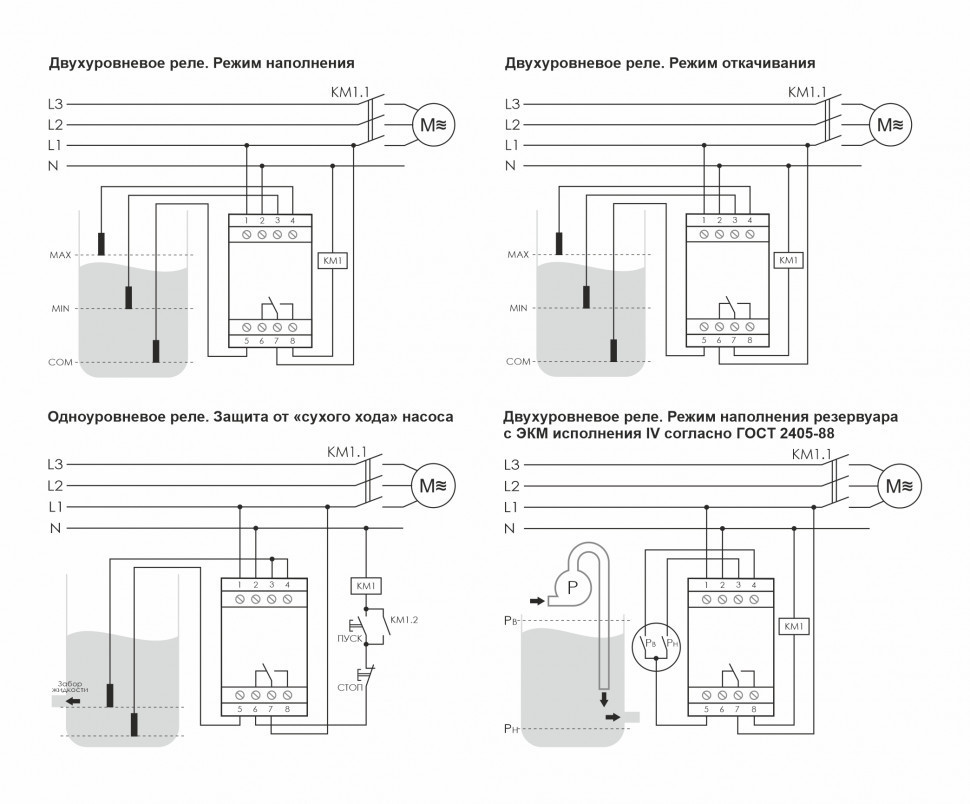

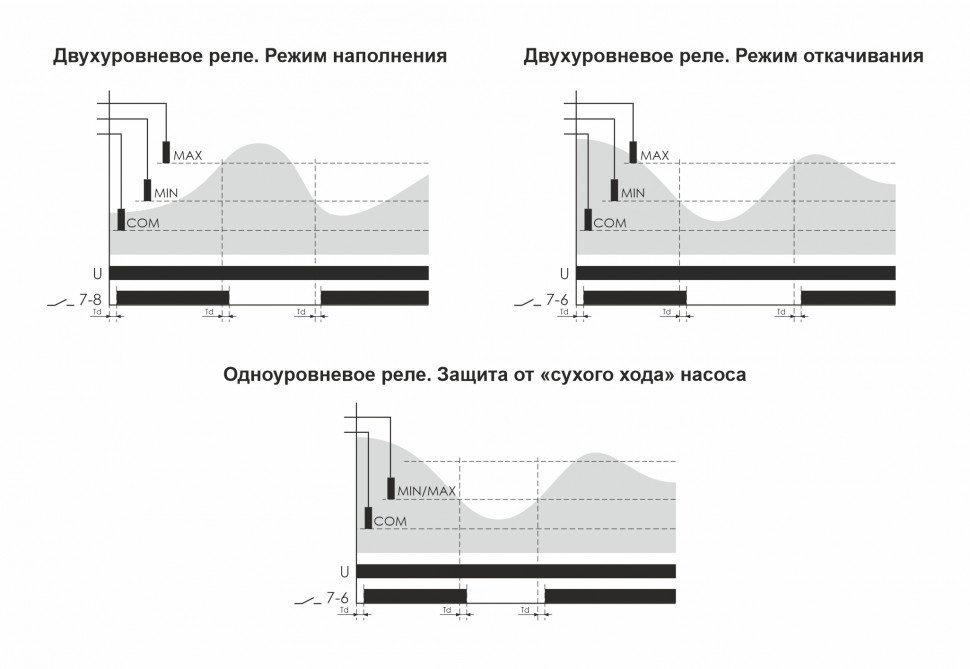

- два уровня контроля жидкости: минимальный, максимальный;
- напряжение пи
