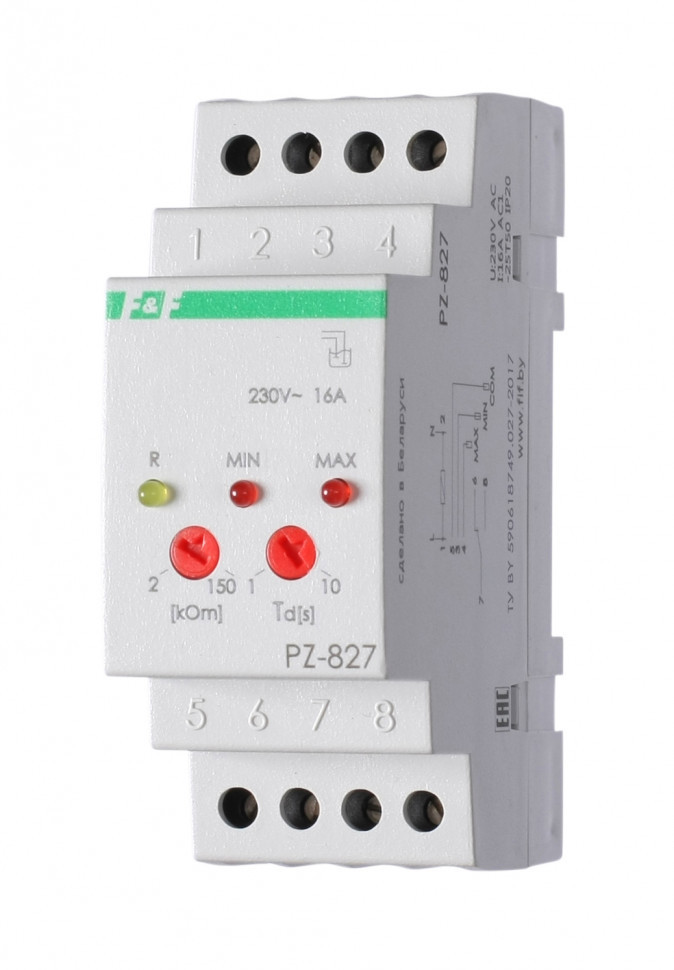

Реле уровня жидкости PZ-827 (без датчиков)

Технические характеристики

Артикул EA08.001.013 Код ETIM EC001447 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А 16 AC-1 / 250 В Максимальный ток катушки контактора, А 3 АС-15 / 250 В Контакт 1NO/NC Максимальная мощность нагрузки см. таблицу 1 РЭ Количество контролируемых уровней 2 Комплектность без датчиков Напряжение питания датчика, В <10 AС Ток потребления датчика, мА < 2 Диапазон чувствительности, кОм 2…150 Задержка времени срабатывания, с 1…10±20% Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Масса, кг 0,190 Монтаж на DIN-рейке 35 мм

Отличительные особенности:

Два контролируемых уровня. Напряжение питания 230 В, 50 Гц. Контакт 1NO/NC, 16 А. Без зондов.

Назначение
Реле контроля уровня PZ-827 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Особенности
- два уровня контроля жидкости: минимальный, максимальный;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 2…150 кОм;
- регулируемый задержка времени сраба
