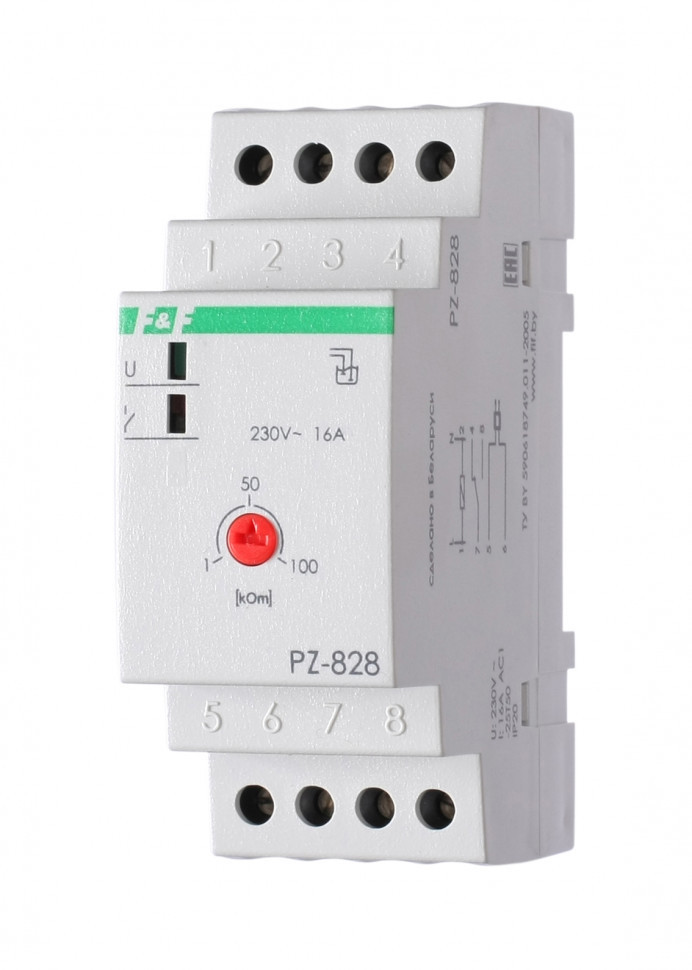

Реле уровня жидкости PZ-828

Технические характеристики

Артикул EA08.001.001 Код ETIM EC001447 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А 16 AC-1 Максимальный ток катушки контактора, А 3 АС-15 Контакт 1NO/NC Количество контролируемых уровней 1 Комплектность c датчиками Напряжение питания датчика, В < 6 DC Ток потребления датчика, мА < 2 Диапазон измеряемого сопротивления, кОм 1…100 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Масса, кг 0,190 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

Один контролируемый уровень. Напряжение питания 230 В; 50 Гц. Контакт 1NO/NC, 16 А

Назначение
Реле контроля уровня PZ-828 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Особенности
- один уровень контроля жидкости;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…100 кОм;
- контакт 1NO/NC, максимальный ток нагрузки 16 А;
- зонд уровня PZ в комплекте.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

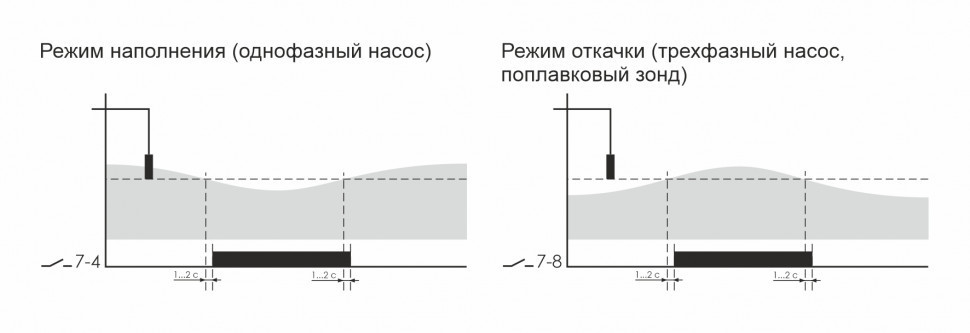

Принцип работы
Принцип работы кондуктометрического датчика основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электроды зонда, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройки чувствительности зонда под конкретный тип жидкости осуществляется
