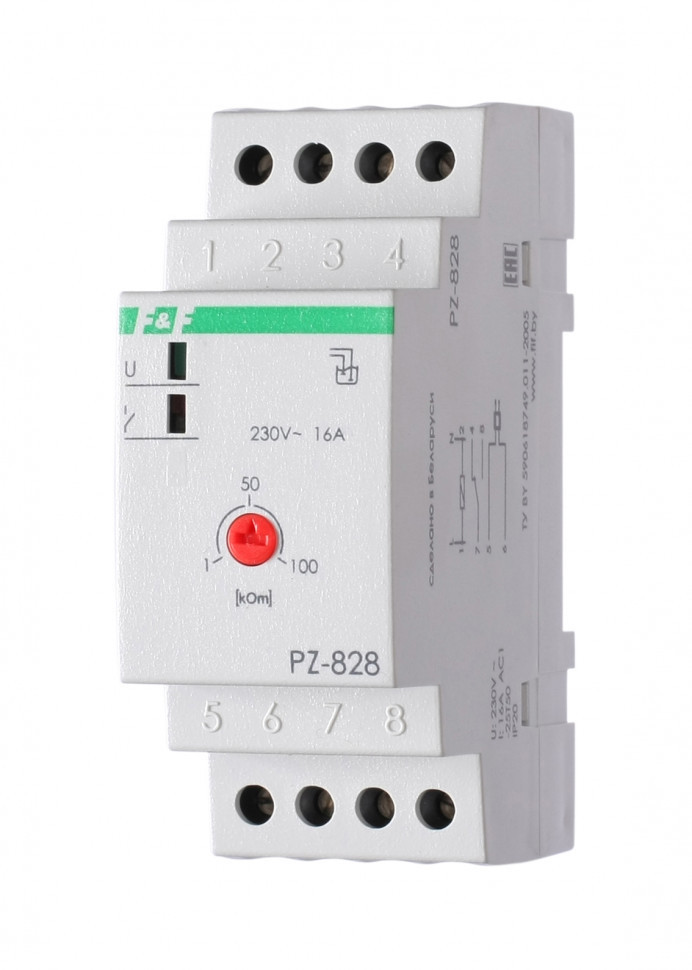

Реле уровня жидкости PZ-828 (без датчика)

Технические характеристики

Артикул

EA08.001.006





Код ETIM

EC001447





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А

16 AC-1





Максимальный ток катушки контактора, А

3 АС-15





Контакт

1NO/NC





Количество контролируемых уровней

1





Комплектность

без датчиков





Напряжение питания датчика, В

< 6 DC





Ток потребления датчика, мА

< 2





Диапазон измеряемого сопротивления, кОм

1…100





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

1





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

35х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,5





Тип корпуса

2S





Масса, кг

0,190





Монтаж

на DIN- рейке 35 мм

Отличительные особенности:

Один контролируемый уровень. Напряжение питания 230 В; 50 Гц. Контакт 1NO/NC, 16 А. Без датчика

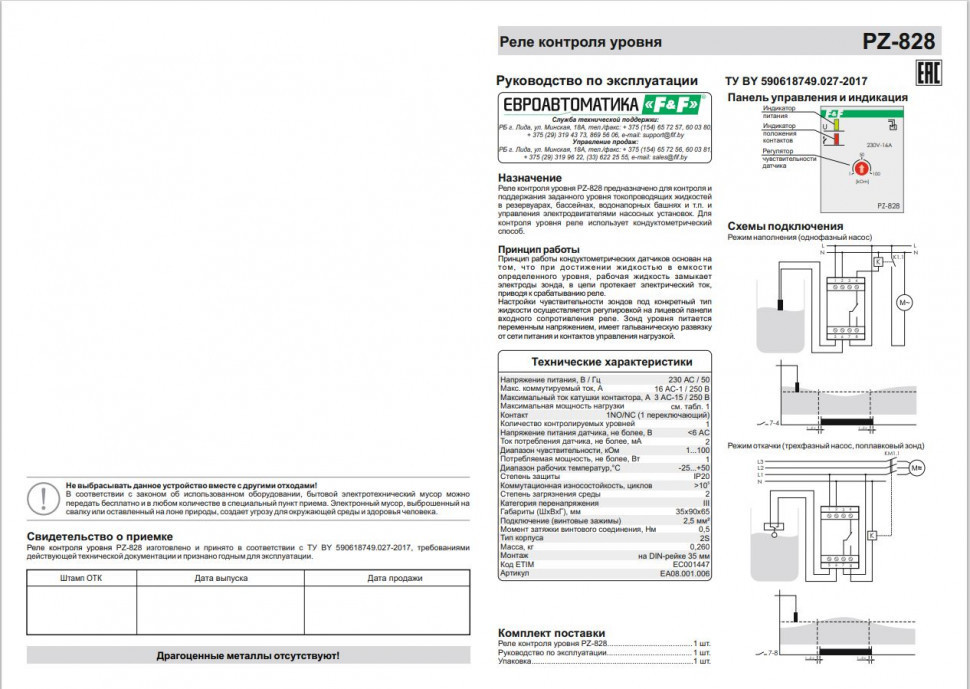

Назначение
Реле контроля уровня PZ-828 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Особенности
- один уровень контроля жидкости;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…100 кОм;
- контакт 1NO/NC, максимальный ток нагрузки 16 А;
- без зондов в комплекте.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Принцип работы

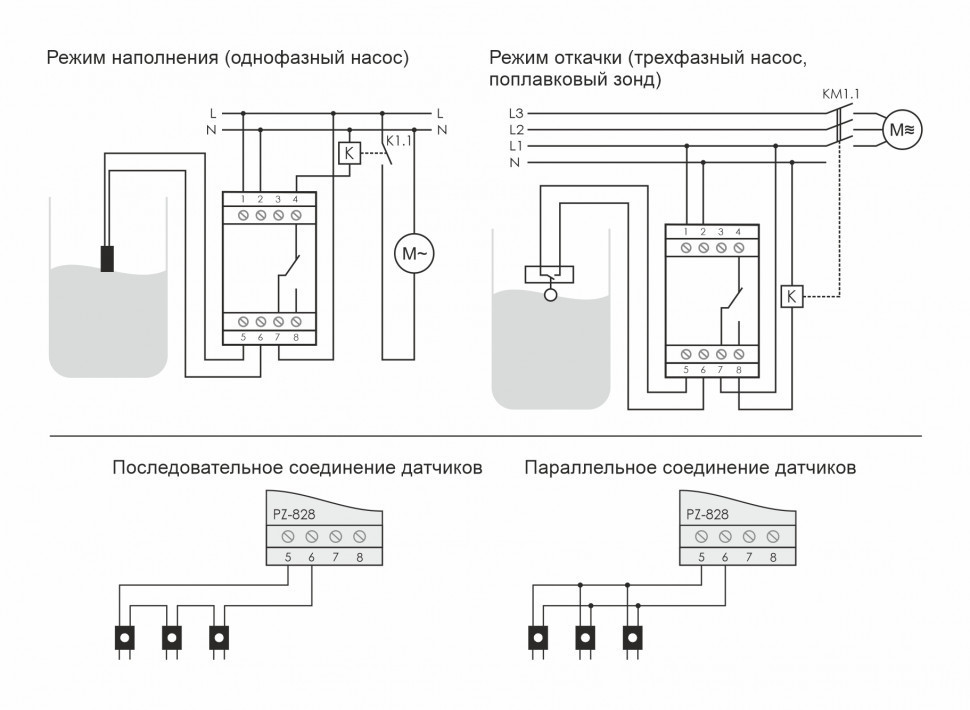

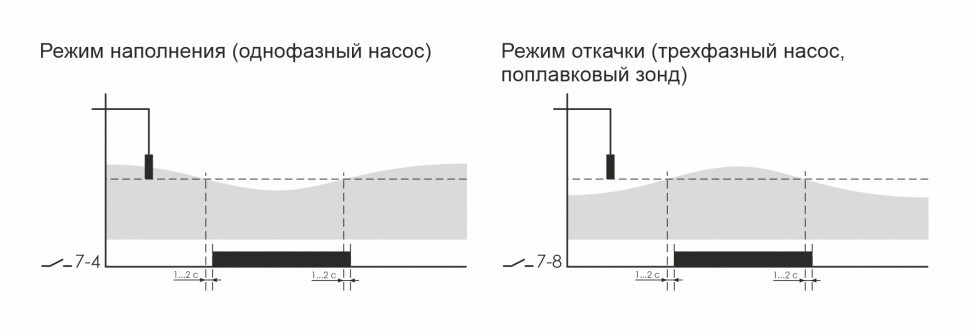

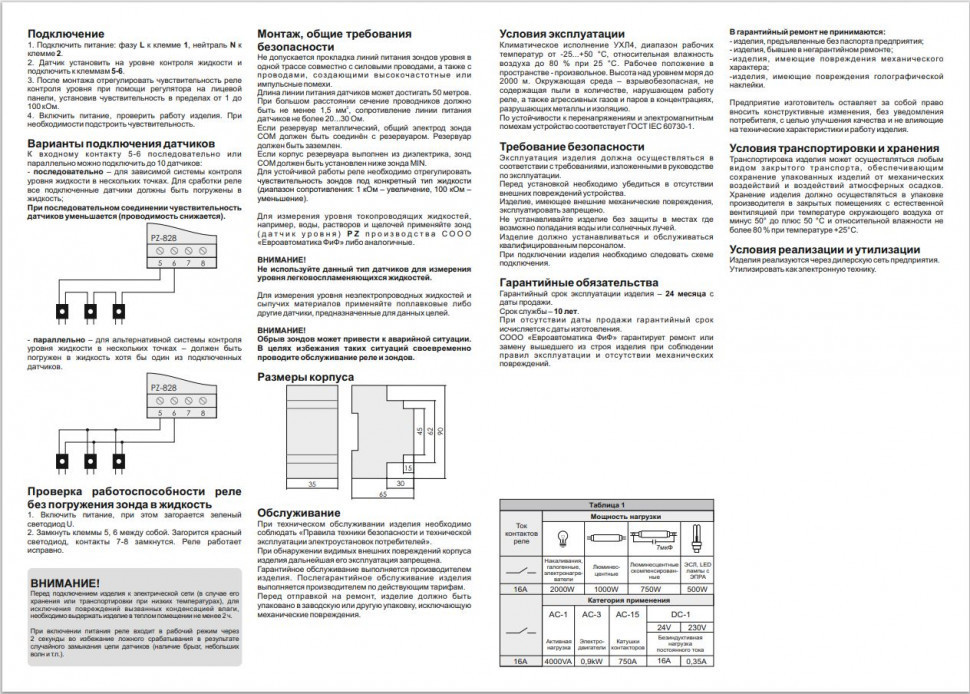

Принцип работы кондуктометрического датчика основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электроды зонда, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройки чувствительности зонда под конкретный тип жидкости осуществляется регулировкой входного сопротивления реле (регулятор SENS на лицевой панели изделия). Зонд уровня питается переменным напряжением, имеет гальваническую изоляцию от сети питания и контактов управления нагрузкой.
