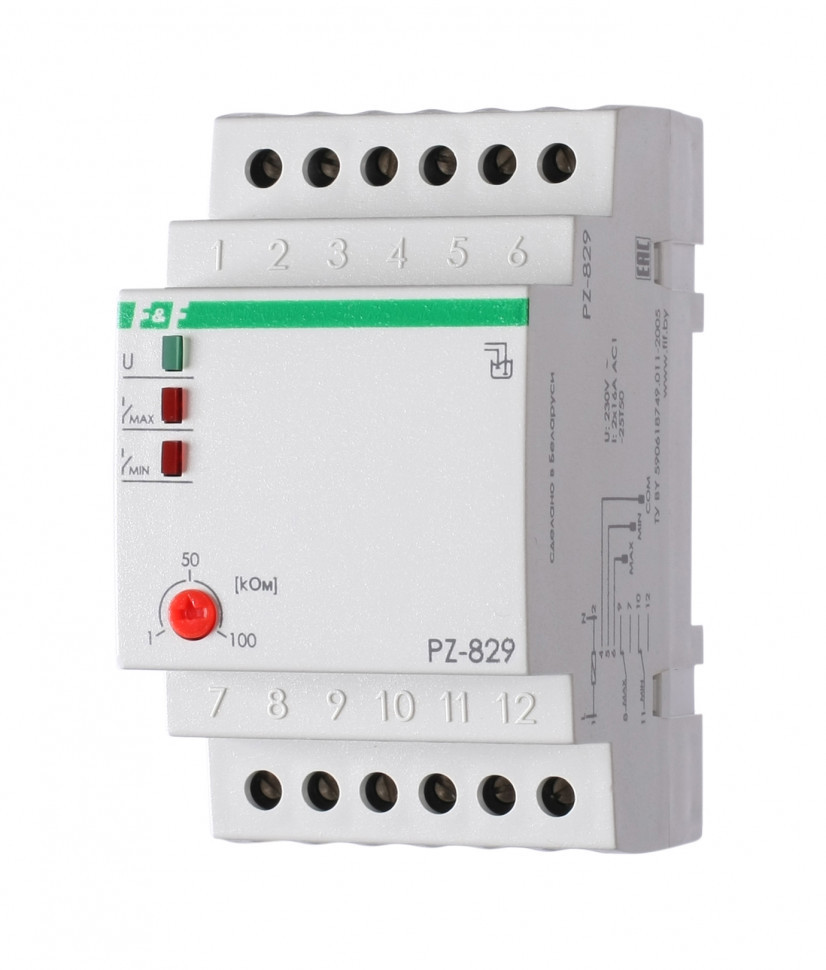

Реле уровня жидкости PZ-829 (без датчиков)

Технические характеристики

Артикул EA08.001.007 Код ETIM EC001447 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А 2х16 AC-1 Максимальный ток катушки контактора, А 2х3 АС-15 Контакт 2NO/NC Количество контролируемых уровней 2 Комплектность без датчиков Напряжение питания датчика, В < 6 DC Ток потребления датчика, мА < 2 Диапазон измеряемого сопротивления, кОм 1…100 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 3S Масса, кг 0,240 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

Два контролируемых уровня. Напряжение питания 230 В; 50 Гц. Контакт 2NO/NC, 16 А. Без датчиков.

Назначение
Реле контроля уровня PZ-829 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Особенности
- два уровня контроля жидкости: минимальный, максимальный;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…100 кОм;
- контакт 2NO/NC, максимальный ток нагрузки 2х16 А;
- без зондов в комплекте.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Принцип работы

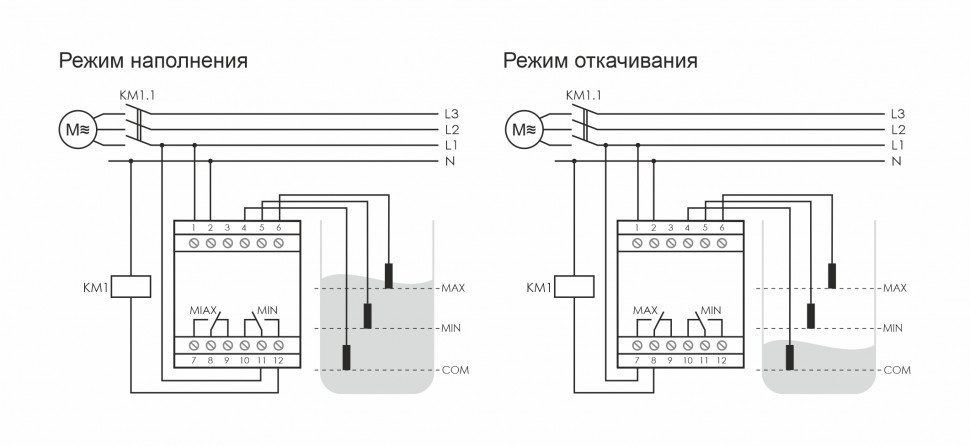

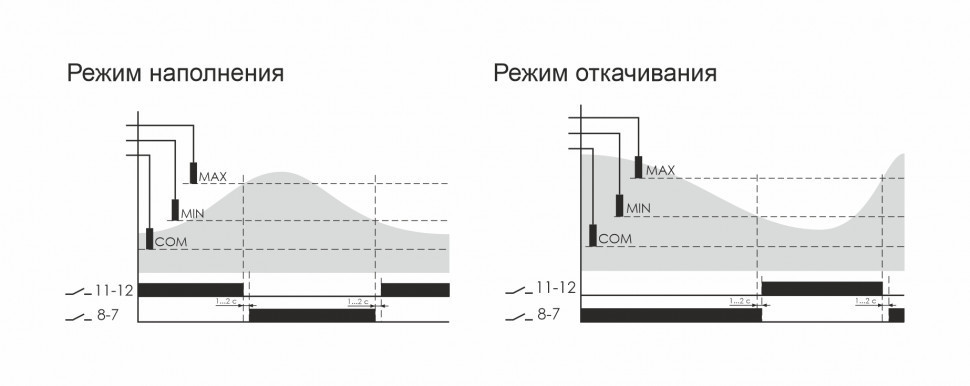

Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Н
