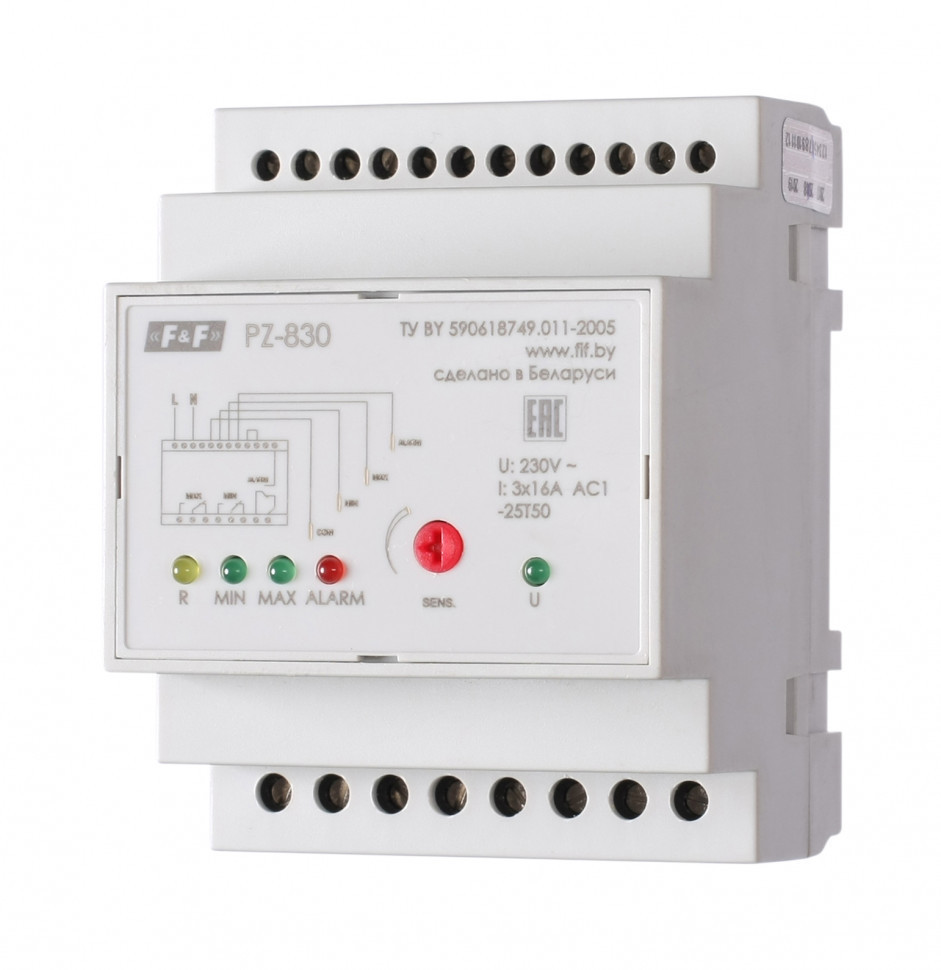

Реле уровня жидкости PZ-830

Технические характеристики

Артикул EA08.001.003 Код ETIM EC001447 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А 3x16 AC-1 / 250 В AC Максимальный ток катушки контактора, А 3х3 АС-15 Контакт 3NO/NC Количество контролируемых уровней 3 Комплектность c датчиками Напряжение питания датчика, В < 6 DC Ток потребления датчика, мА < 2 Диапазон регулируемого сопротивления, кОм 1…100 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 70х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 4S Масса, кг 0,280 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

Три контролируемых уровня. Напряжение питания 230 В; 50 Гц. Контакт 3NO/NC, 16 А

Назначение
Реле контроля уровня PZ-830 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Особенности
- три уровня контроля жидкости: минимальный, максимальный, аварийный;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…100 кОм;
- контакт 3NO/NC, максимальный ток нагрузки 3х16 А;
- с зондами в комплекте.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Принцип работы

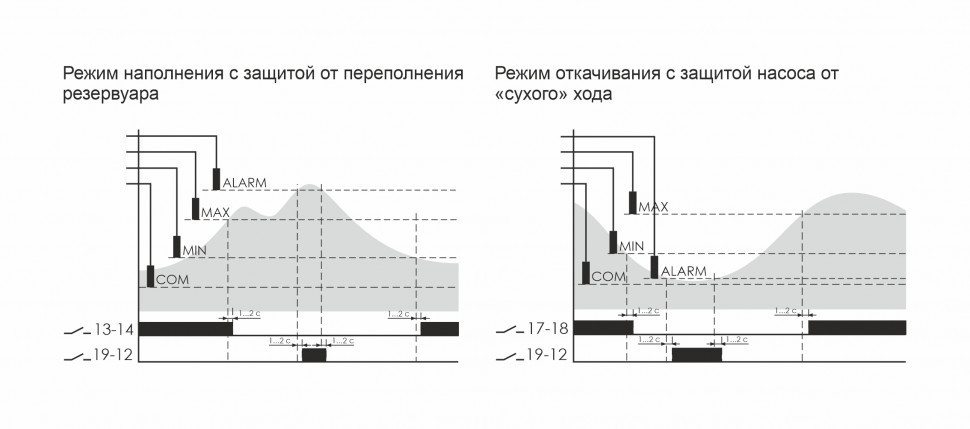

Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN, ALARM) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабат
