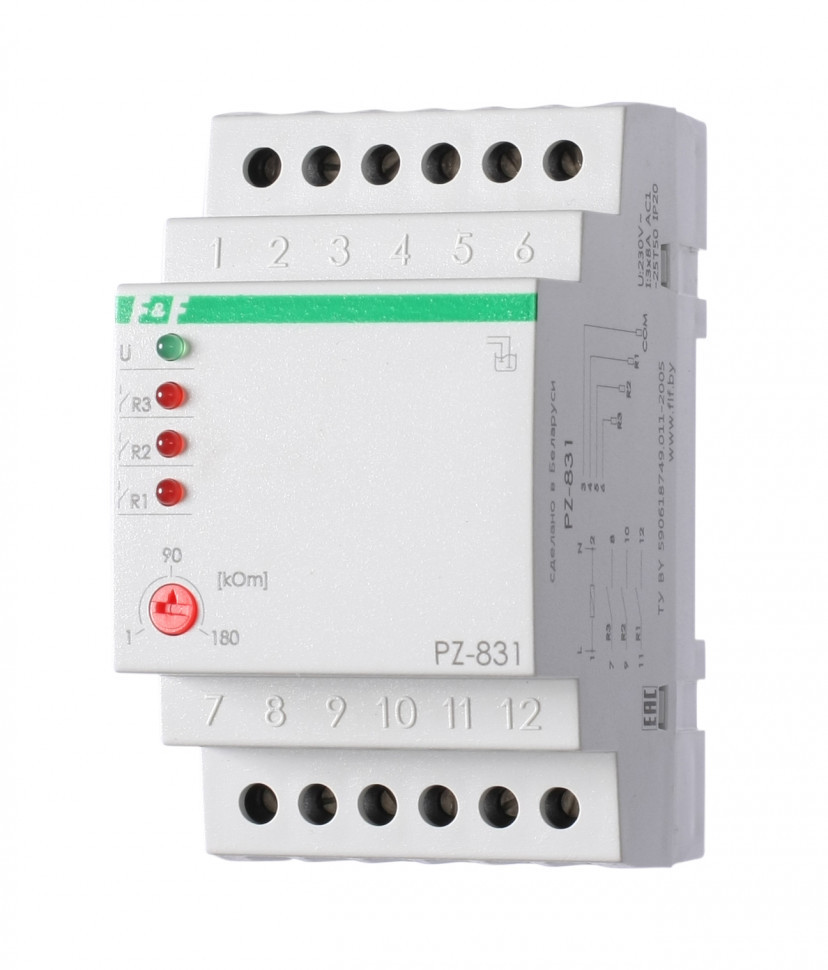

Реле уровня жидкости PZ-831

Технические характеристики

Артикул EA08.001.004 Код ETIM EC001447 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А 3x8 AC-1 / 250 В AC Максимальный ток катушки контактора, А 3х2 АС-15 Максимальная мощность нагрузки см. таблицу 1 Контакт 3NO Количество контролируемых уровней 3 Комплектность c датчиками Напряжение питания датчика, В < 6 DC Ток потребления датчика, мА < 2 Диапазон регулируемого сопротивления, кОм 1…180 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 3S Масса, кг 0,225 Монтаж на DIN- рейке 35 мм

Отличительные особенности:

Три контролируемых уровня. Напряжение питания 230 В; 50 Гц. Контакт 3NO, 8 А.

Назначение
Реле контроля уровня PZ-831 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Особенности
- три уровня контроля жидкости;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…180 кОм;
- контакт 3NO, максимальный ток нагрузки 3х8 А;
- с зондами в комплекте.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

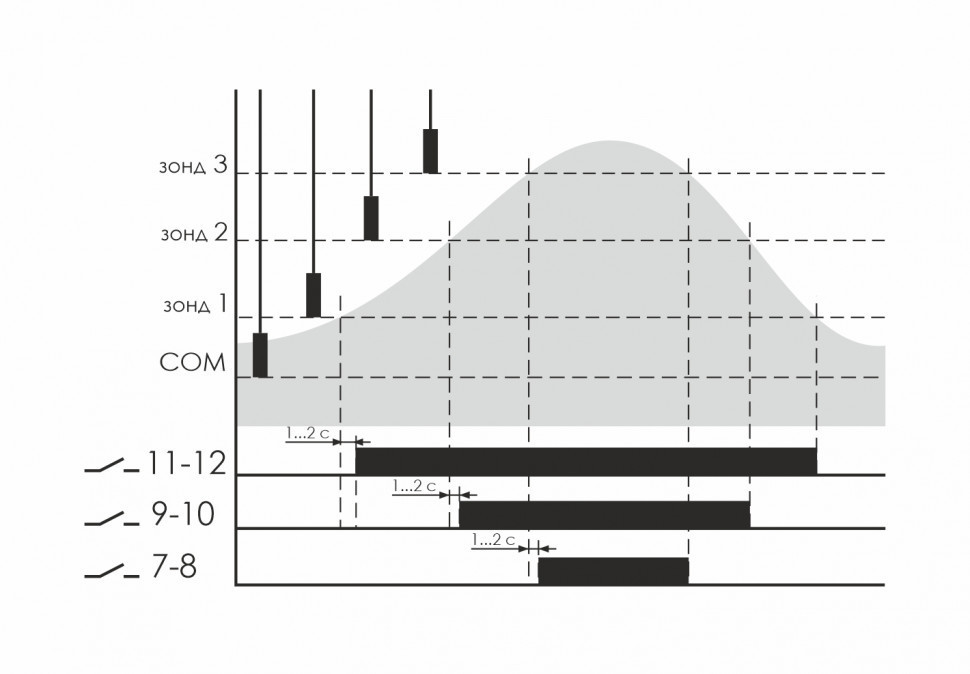

Принцип работы
Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает
