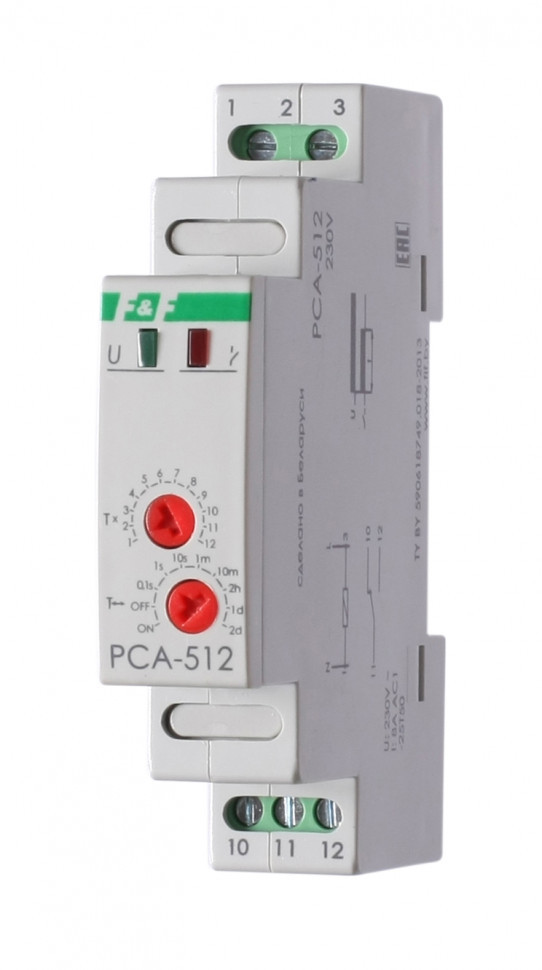

Реле времени PCA-512

Технические характеристики

Артикул EA02.001.001 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 8 Максимальная мощность нагрузки см. табл. 1 Контакт 1NO/NC (1 переключающий) Количество функций однофункциональное Вход управления без входа управления Диапазон выдержки времени, с-суток 0,1...24 Задержка включения, мс не более 50 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 55 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

С задержкой выключения. Напряжение 230 В; 50 Гц Диапазон выдержки времени 0,1 сек. – 24 суток Контакт 1NO/NC, 8 А.

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки нагрузки на установленный отрезок времени.

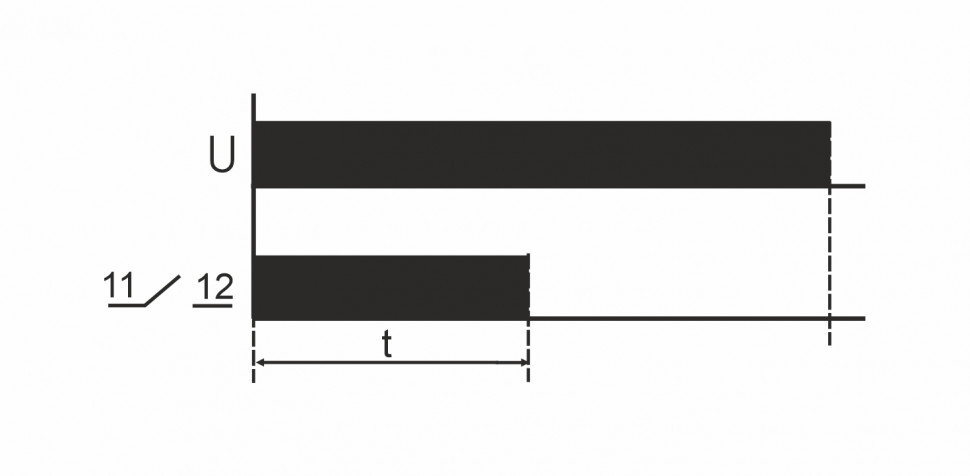

Принцип работы

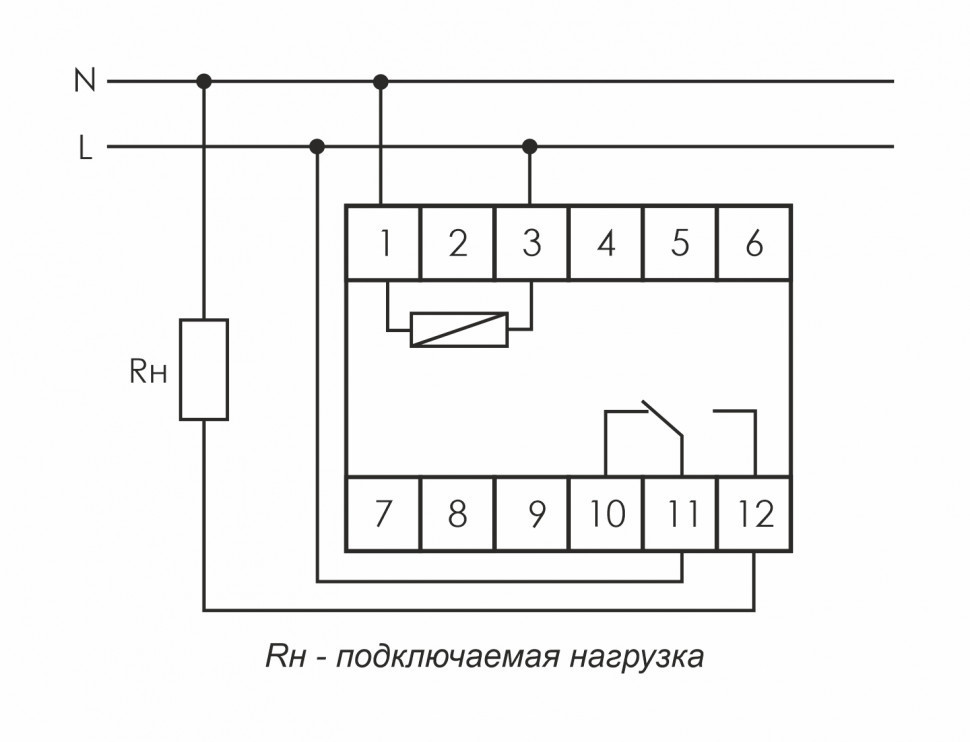

При включении питания включается реле, замыкаются контакты 11-12. После отсчёта установленной выдержки времени контакты реле возвращаются в положение 11-10 и в таком положении остаются до отключения питания. Для повтора цикла работы необходимо отключение напряжения питания и подача его повторно.
