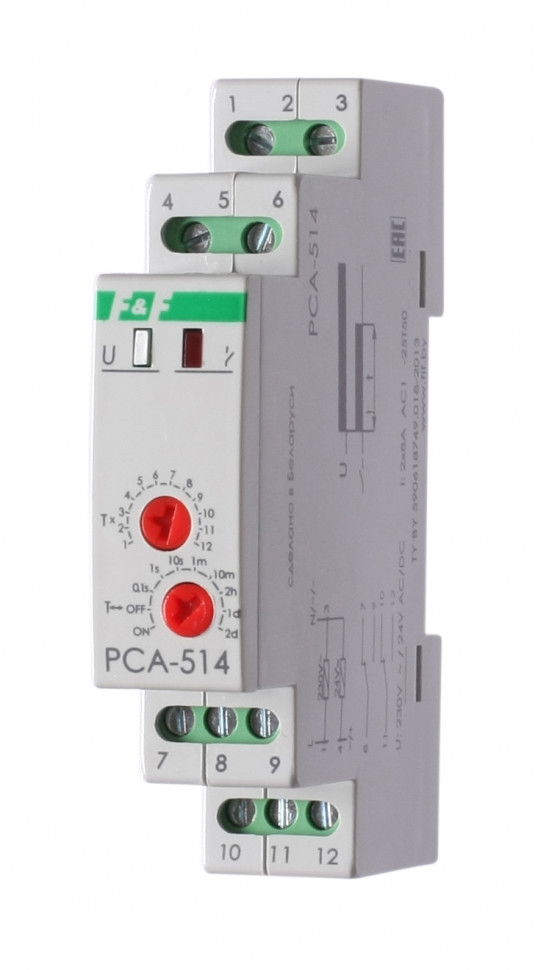

Реле времени PCA-514

Технические характеристики

Артикул EA02.001.005 Код ETIM EC001669 Напряжение питания, В 230 АС, 24 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальная мощность нагрузки см. табл. 1 Контакт 2NO/NC (1 переключающий) Количество функций однофункциональное Вход управления без входа управления Диапазон выдержки времени, с-суток 0,1...24 Задержка включения, мс не более 50 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 55 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

С задержкой выключения. Напряжение 230 В; 50 Гц, 24В AC/DC, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 2NO/NC, Максимальный ток 2х8А. Включение на установленный отрезок времени при подаче напряжения питания.

Назначение
Для включения/выключения потребителей в системах автоматики на заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Принцип работы

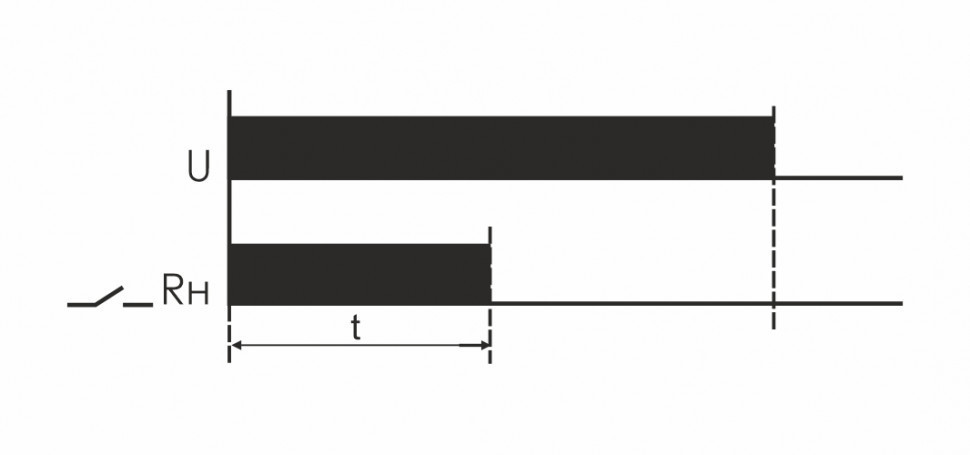

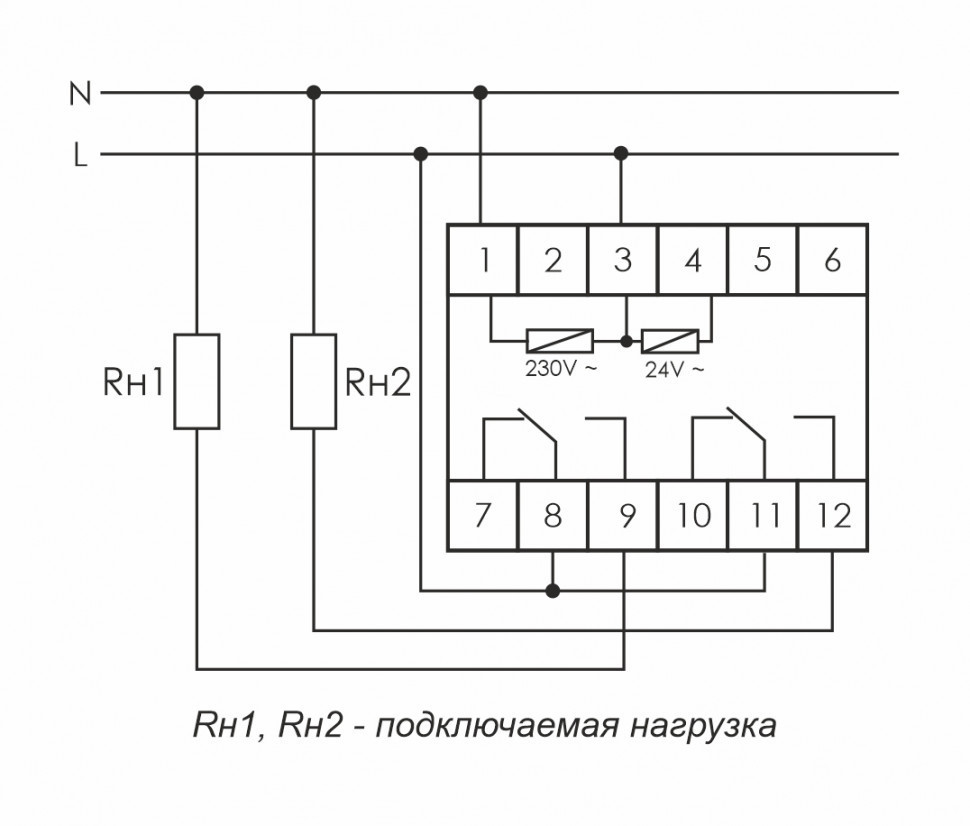

При включении питания включается реле, замыкаются контакты 8-9, 11-12. После отсчёта установленной выдержки времени контакты реле возвращаются в положение 7-8, 10-11 и в таком положении остаются до отключения питания.
