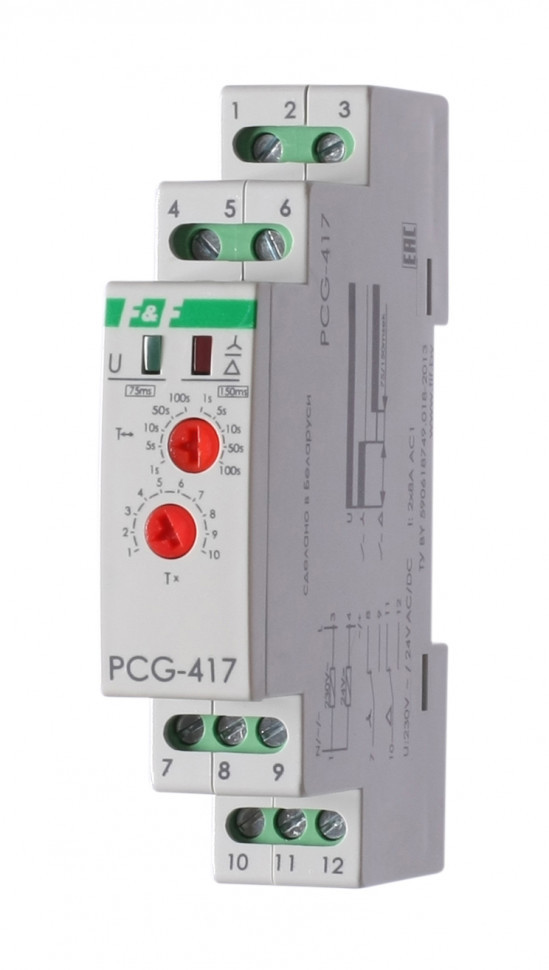

Реле времени PCG-417

Технические характеристики

Артикул EA02.001.020 Код ETIM EC001669 Напряжение питания, В 230 АС, 24 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 2NO/NC (2 переключающих) Количество функций однофункциональное Вход управления без входа управления Максимальный ток катушки контактора, А 2 Время пуска в режиме «ЗВЕЗДА», с 1...1000 Время переключения, мс 75 / 150 Индикация 2 светодиода Потребляемая мощность, Вт 0,8 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 74 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

"Звезда- треугольник". Напряжение 230 В; 50 Гц, 24 В AC/DC, Время пуска 1-1000 сек. Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске.

Назначение
Для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.

Область применения
Во всех отраслях промышленности, строительстве, ЖКХ, энергетике, транспорте и т.д.., где применяются электродвигатели большой мощности.

Особенности
Для переключения обмоток трёхфазных двигателей большой мощности со схемы «ЗВЕЗДА» в «ТРЕУГОЛЬНИК» при пуске. Время пуска 1-1000 с.

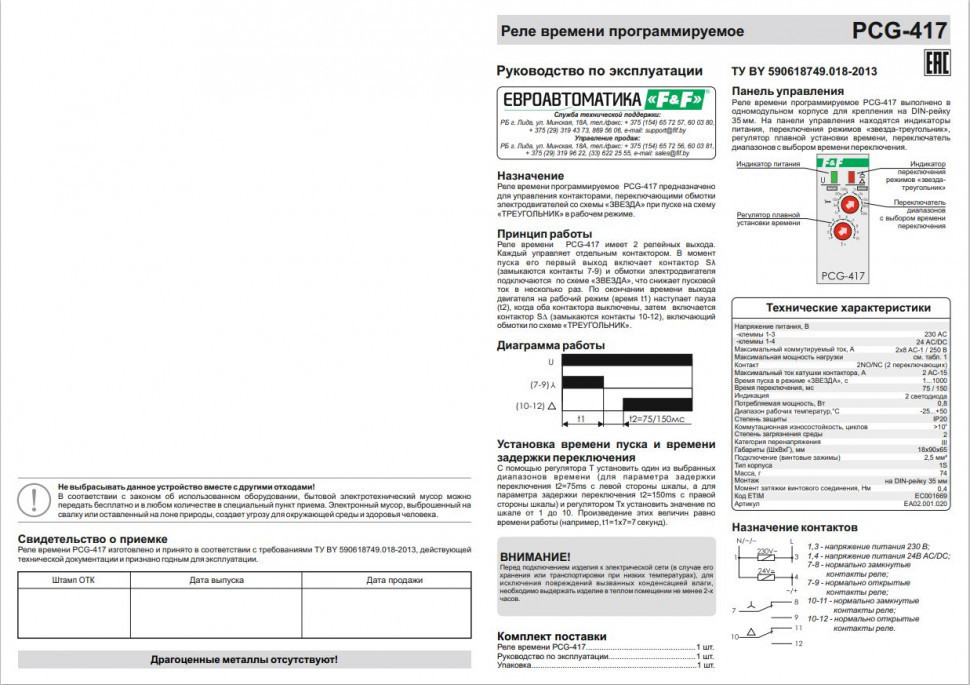

Принцип работы

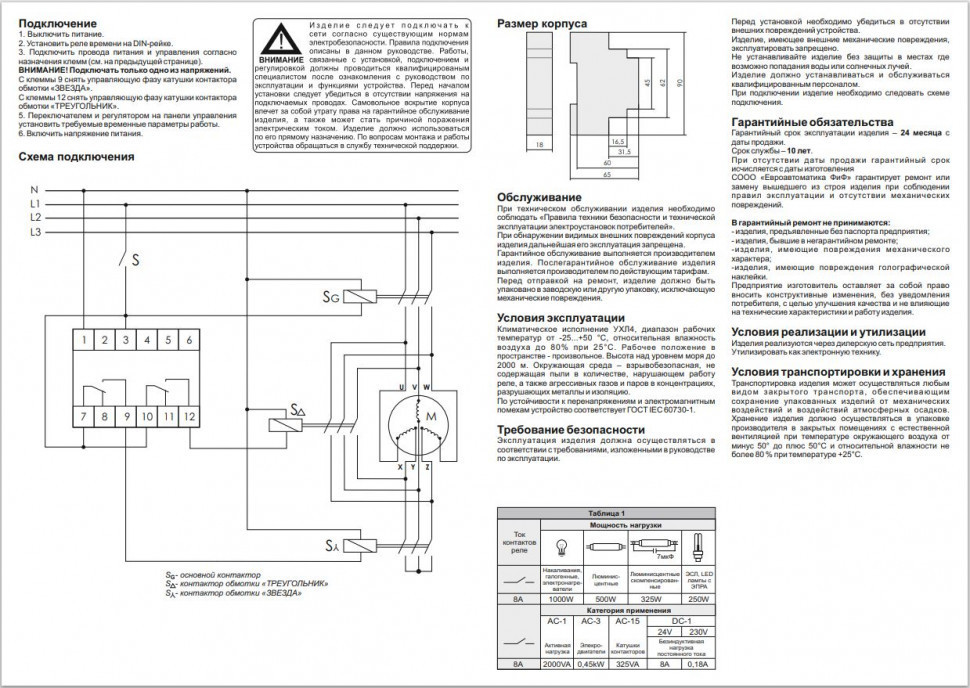

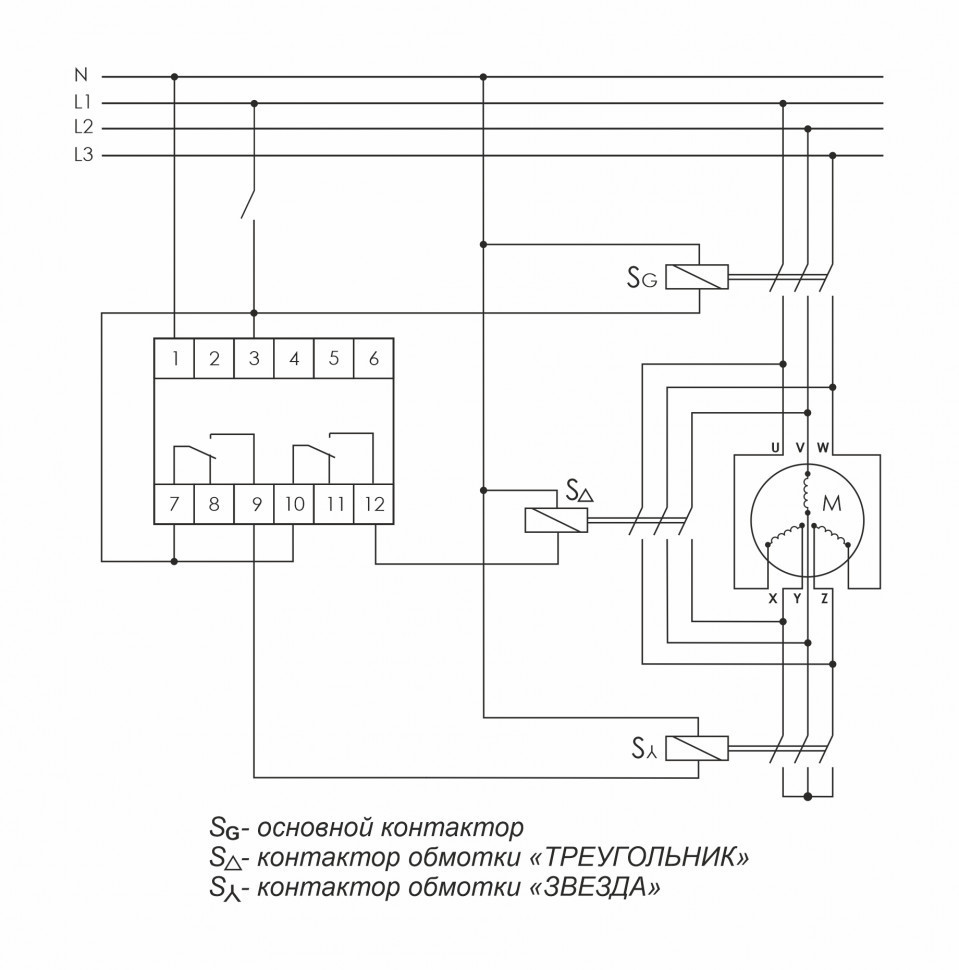

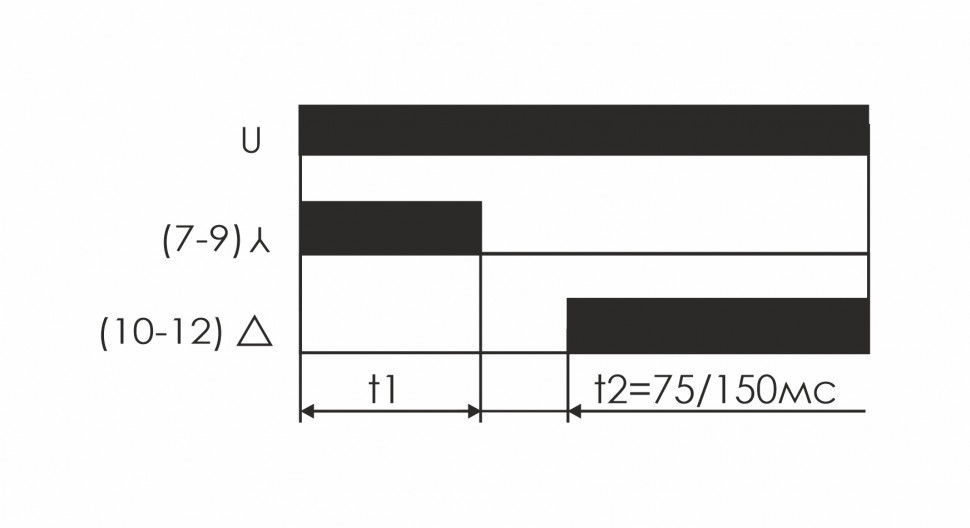

Реле времени PCG-417 имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sλ (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времен
