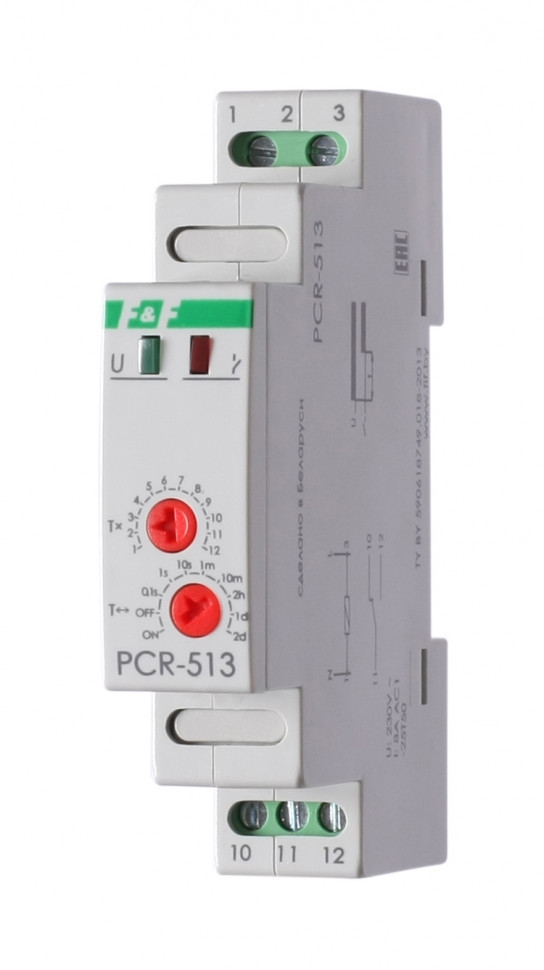

Реле времени PCR-513

Технические характеристики

Артикул

EA02.001.003





Код ETIM

EC001669





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

8





Максимальная мощность нагрузки

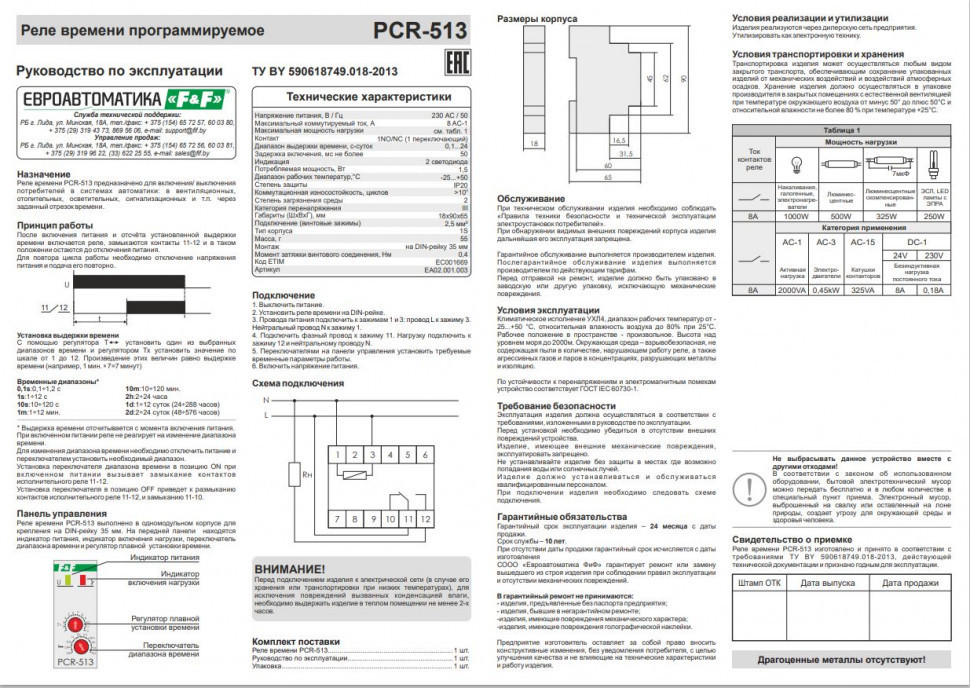

cм. табл.1 в РЭ





Контакт

1NO/NC





Количество функций

однофункциональное





Вход управления

без входа управления





Индикация

2 светодиода





Задержка включения, мс не более

50





Диапазон выдержки времени, с-суток

0,1…24





Потребляемая мощность, Вт

1,5





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65

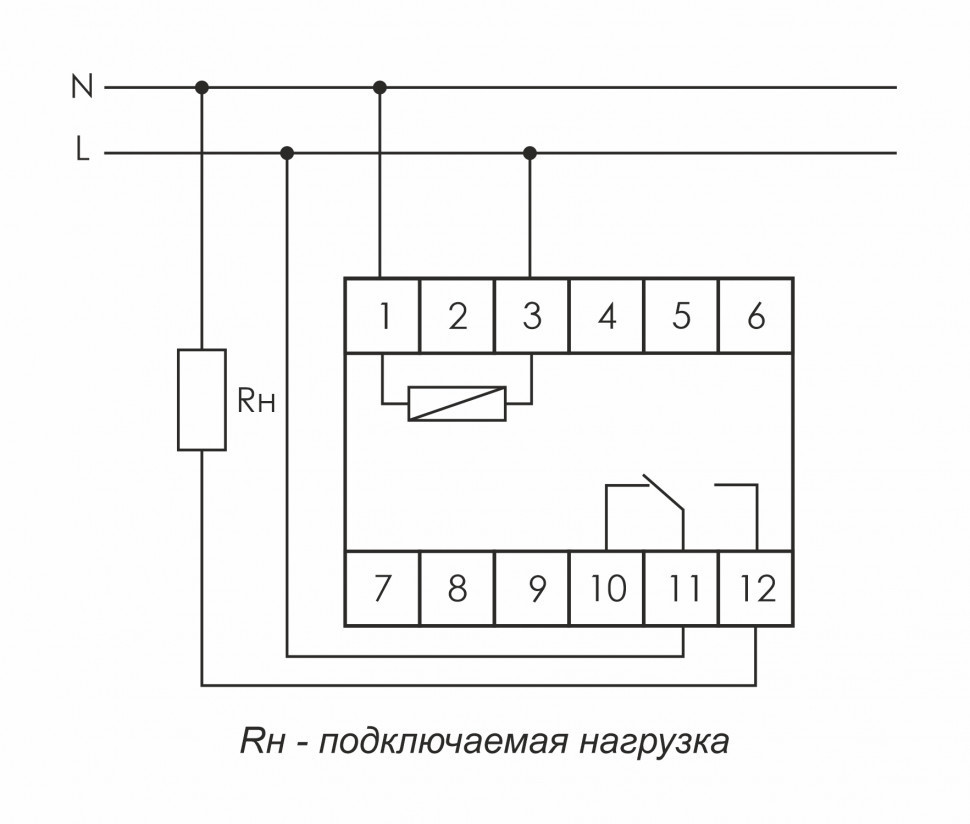

Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Тип корпуса

1S





Монтаж

на DIN-рейку

Отличительные особенности:

C задержкой включения. Напряжение 230 В AC, Диапазон выдержки времени 0,1 сек. – 24 суток, Контакт 1NO/NC, 8 А

Назначение
Для включения/выключения потребителей в системах автоматики через заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки после подачи напряжения и отсчета выдержки времени.

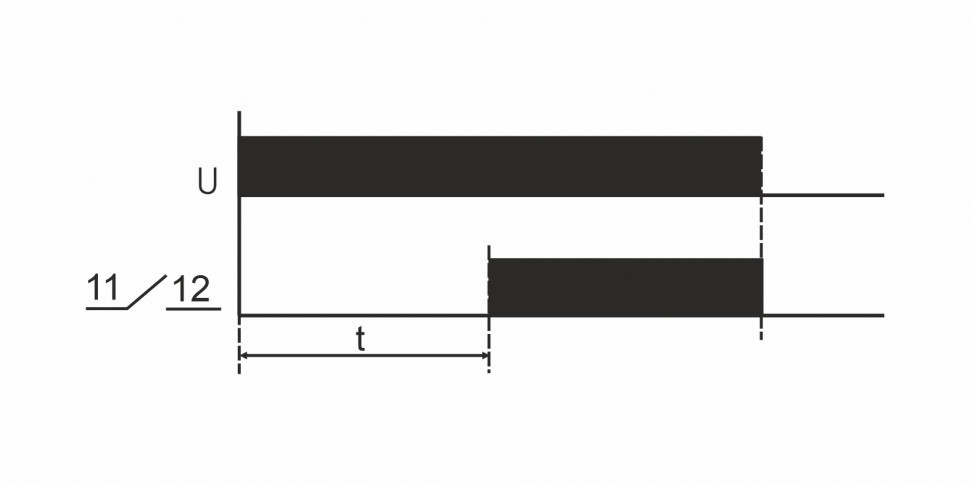

Принцип работы
После включения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 11-12 и в таком положении остаются до отключения питания. Для повтора цикла работы необходимо отключение напряжения питания и подача его повторно.
