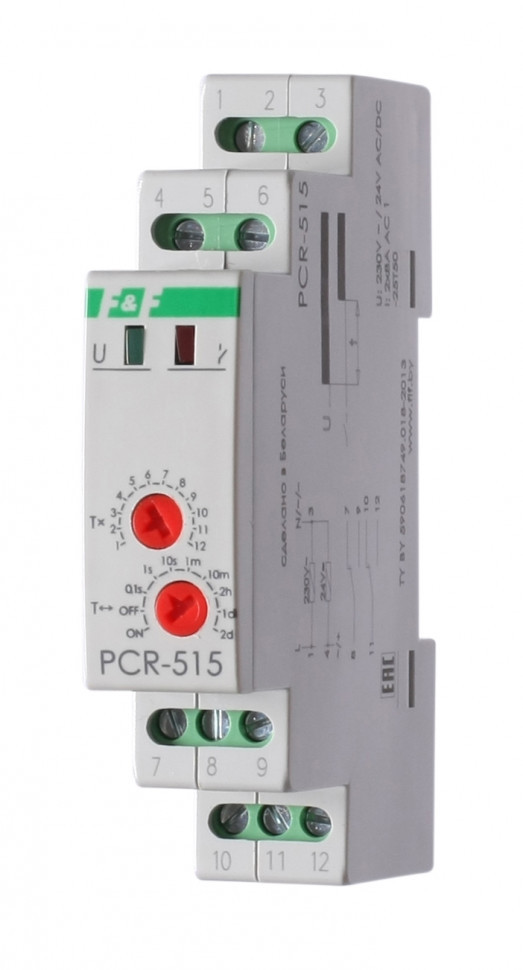

Реле времени PCR-515

Технические характеристики

Артикул EA02.001.006 Код ETIM EC001669 Напряжение питания, В 230 АС, 24 AC/DC Максимальный коммутируемый ток, А (AС-1) 2x8 Контакт 2NO/NC (2 переключающих) Количество функций однофункциональное Диапазон выдержки времени, с-сут. 0,1-24 Задержка включения, мс не более 50 Индикация 2 светодиода Вход управления без входа управления Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, кг 0,055 Монтаж на DIN-рейку

Отличительные особенности:

С задержкой включения. Напряжение 230 В;50 Гц, 24 В AC/DC, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 2NO/NC, 8 А

Назначение
Для включения/выключения потребителей в системах автоматики через заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки после подачи напряжения и отсчета выдержки времени.

Принцип работы

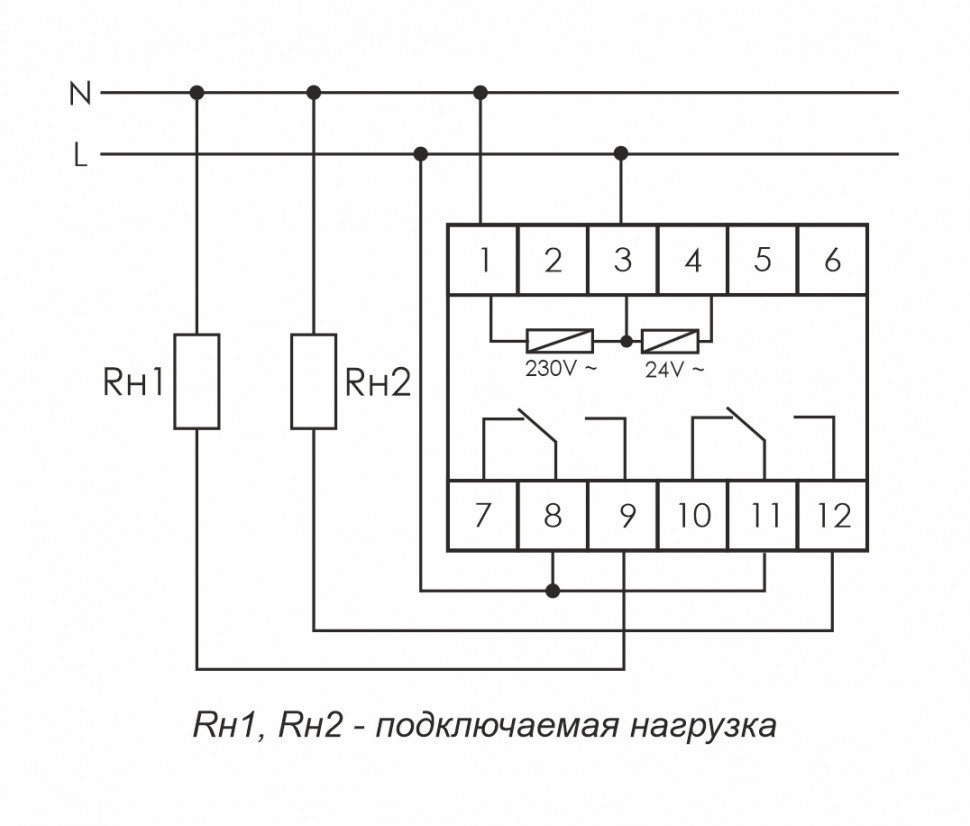

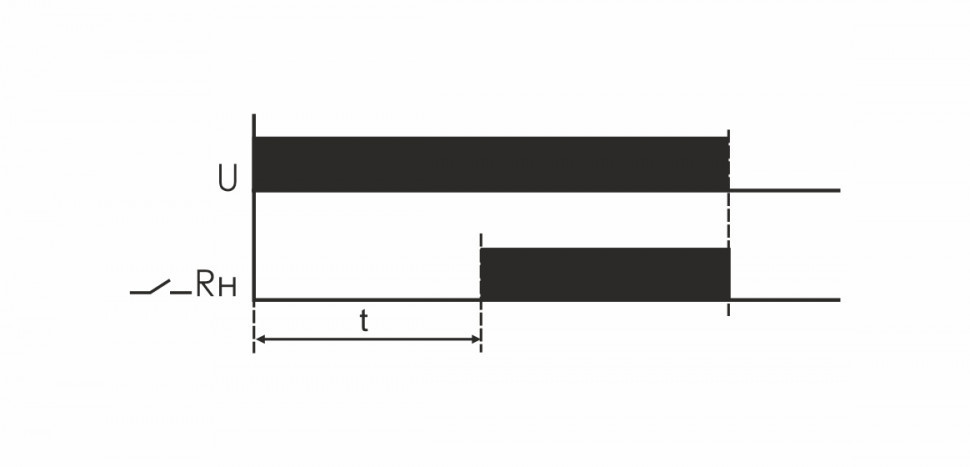

После включения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 8-9, 11-12 и в таком положении остаются до отключения питания. Для повтора цикла работы необходимо отключение напряжения питания и подача его повторно.
