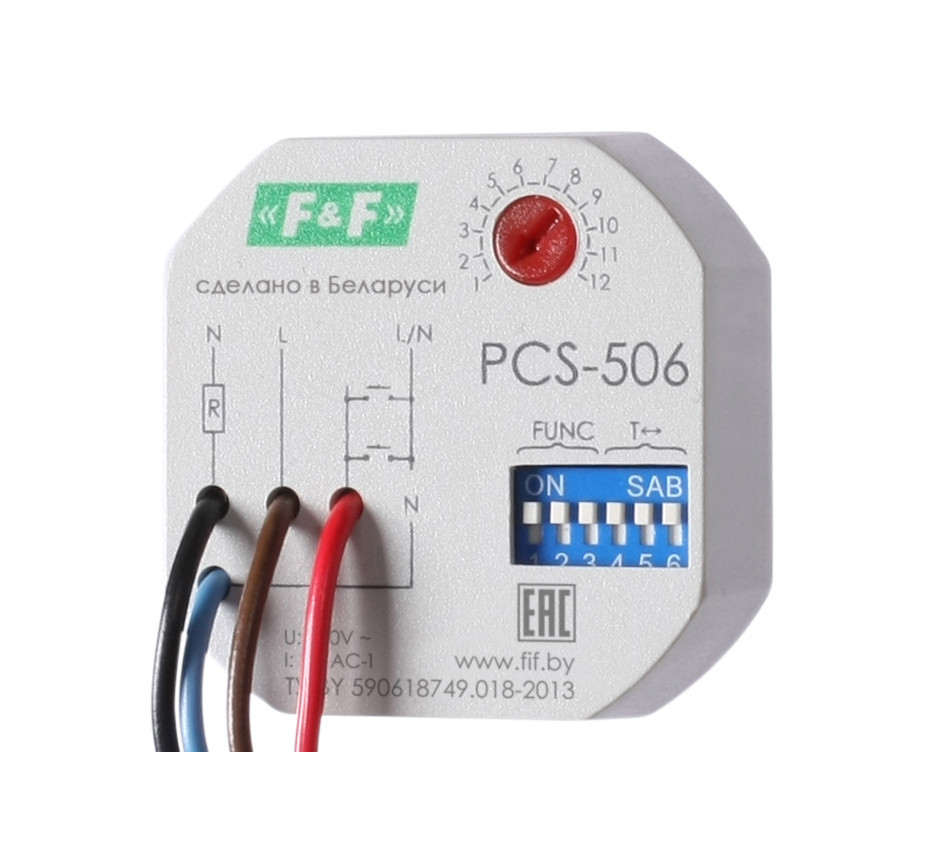

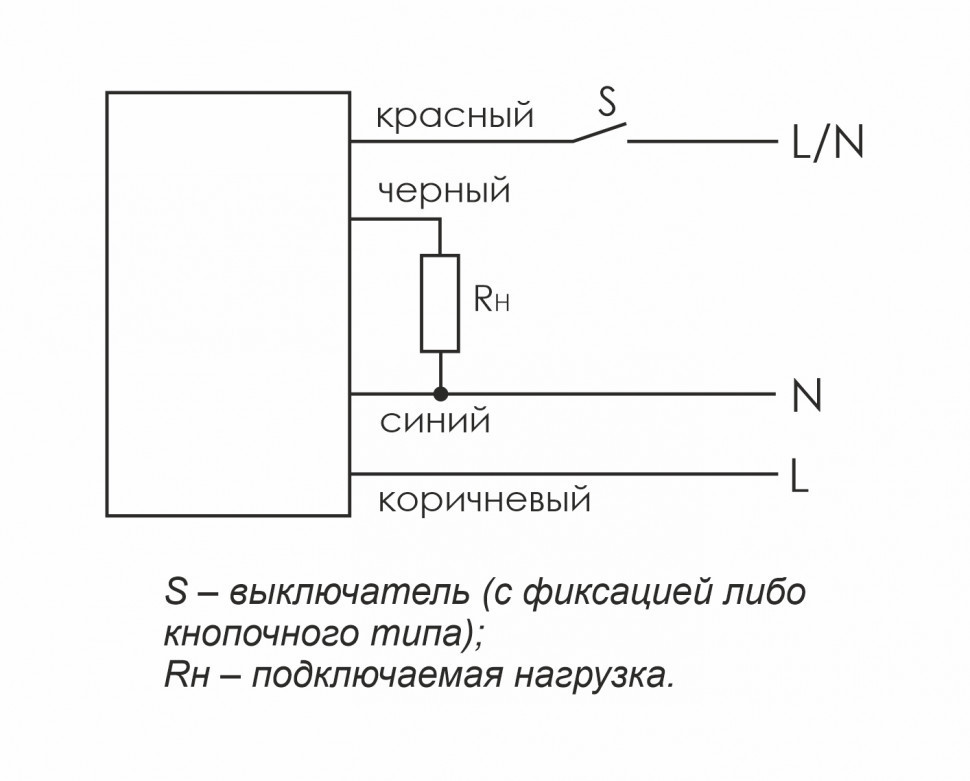

Реле времени PCS-506

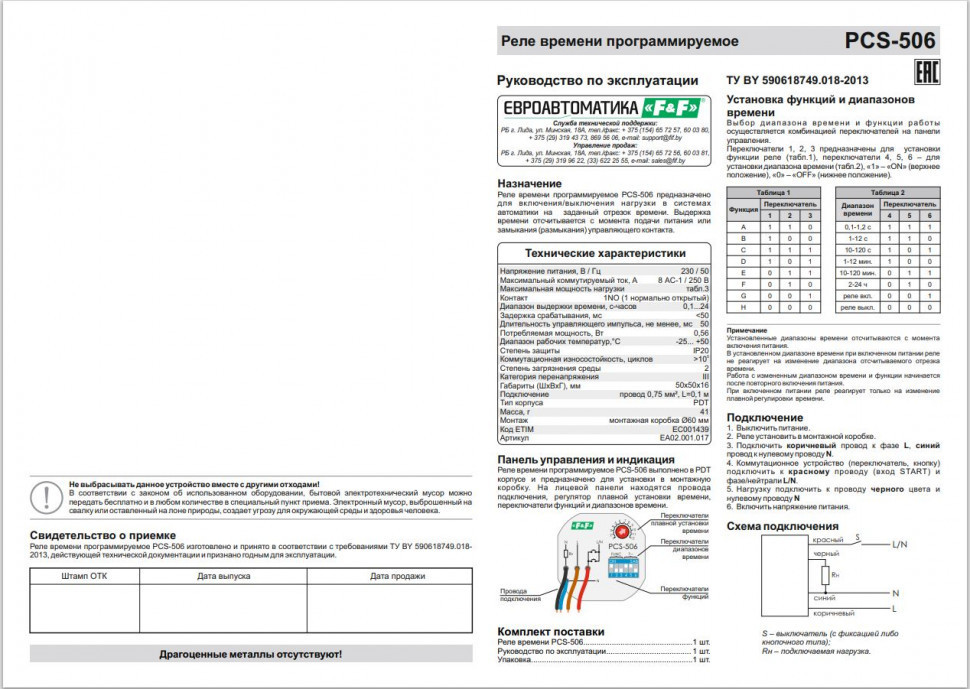

Технические характеристики

Артикул EA02.001.017 Код ETIM EC001439 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 8 Максимальная мощность нагрузки см. табл. 3 РЭ Контакт 1NO (1 нормально открытый) Количество функций многофункциональное Вход управления со входом управления Диапазон выдержки времени, с-суток 0,1...24 Задержка срабатывания, мс не более 50 Длительность управляющего импульса, мс не менее 50 Потребляемая мощность, Вт 0,56 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 55х55х16 Подключение провод 0,75 мм², длина 10 см Тип корпуса PDT Масса, г 41 Монтаж в монтажную коробку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Многофункциональное (8 функций). Диапазон выдержки времени 0,1 с – 24 ч, Вход управления. Контакт 1NO, 8А.

Назначение
Для включения / выключения нагрузки в системах автоматики на заданный отрезок времени. Выдержка времени отсчитывается с момента подачи питания или замыкания (размыкания) управляющего контакта.

Особенности
- Многофункциональное (8 функций).

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Принцип работы

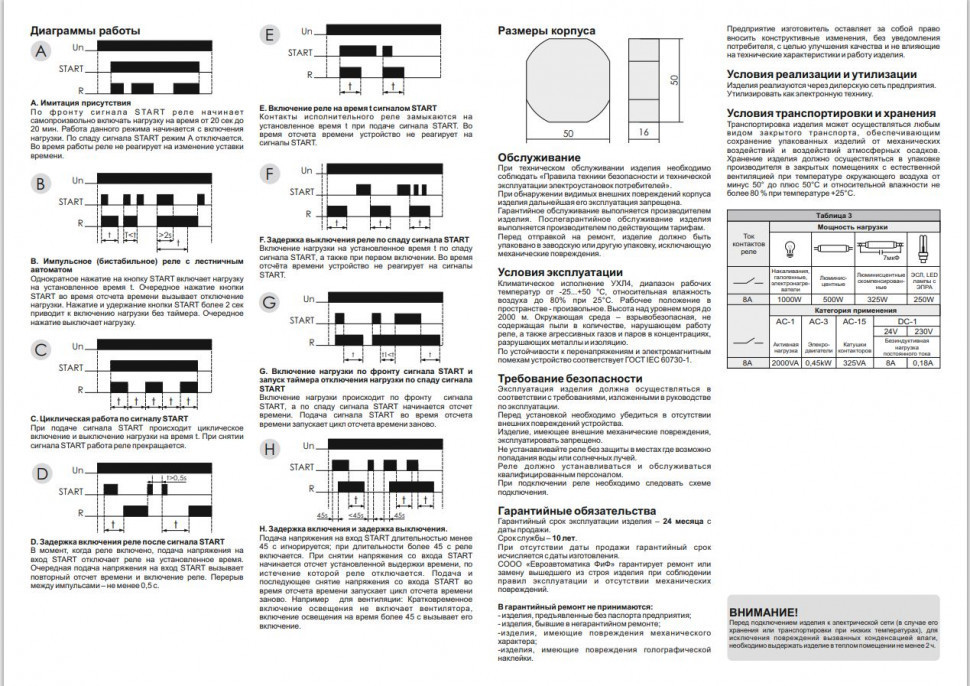

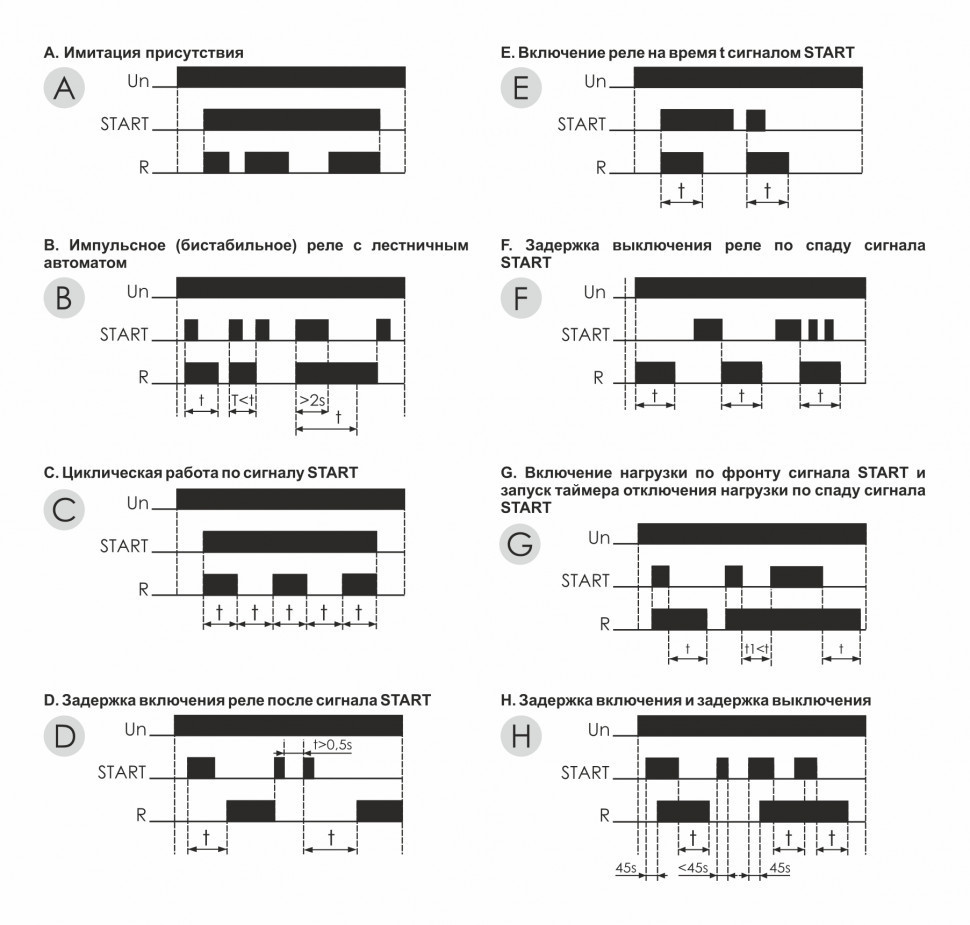

А. Имитация присутствия
По фронту сигнала START реле начинает самопроизвольно включать нагрузку на время от 20 сек до 20 мин. Работа данного режима начинается с включения нагрузки. По спаду сигнала START режим А отключается. Во время работы реле не реагирует на изменение уставки времени.

В. Импульсное (бистабильное) реле с лестничным автоматом
Однократное нажатие на кнопку START включает нагрузку на установленное время t. Очередное нажатие кнопки START во время отсчета времени вызывает отключение нагрузки. Нажатие и удержание кнопки START более 2 сек
