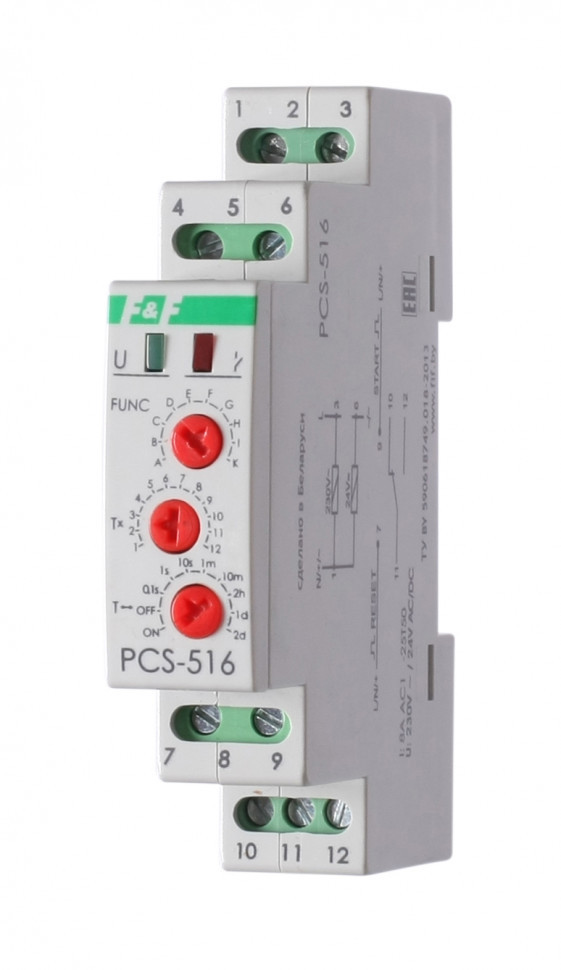

Реле времени PCS-516

Технические характеристики

Артикул EA02.001.013 Код ETIM EC001669 Напряжение питания, В 230 АС, 24 AC/DC Максимальный коммутируемый ток, А (AC-1) 8 Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 1NO/NC (1 переключающий) Количество функций многофункциональное Вход управления со входом управления Диапазон выдержки времени, с-суток 0,1...24 Задержка включения, мс не более 50 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур, °С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 62 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Многофункциональное. Напряжение 24 / 230 В. Диапазон выдержки времени 0,1 сек. – 24 суток, Контакт 1NO/NC, 8А. 10 функций, вход управления.

Назначение
Для включения / выключения нагрузки в системах автоматики на заданный отрезок времени. Выдержка времени отсчитывается с момента подачи питания или замыкания (размыкания) управляющего контакта.

Особенности

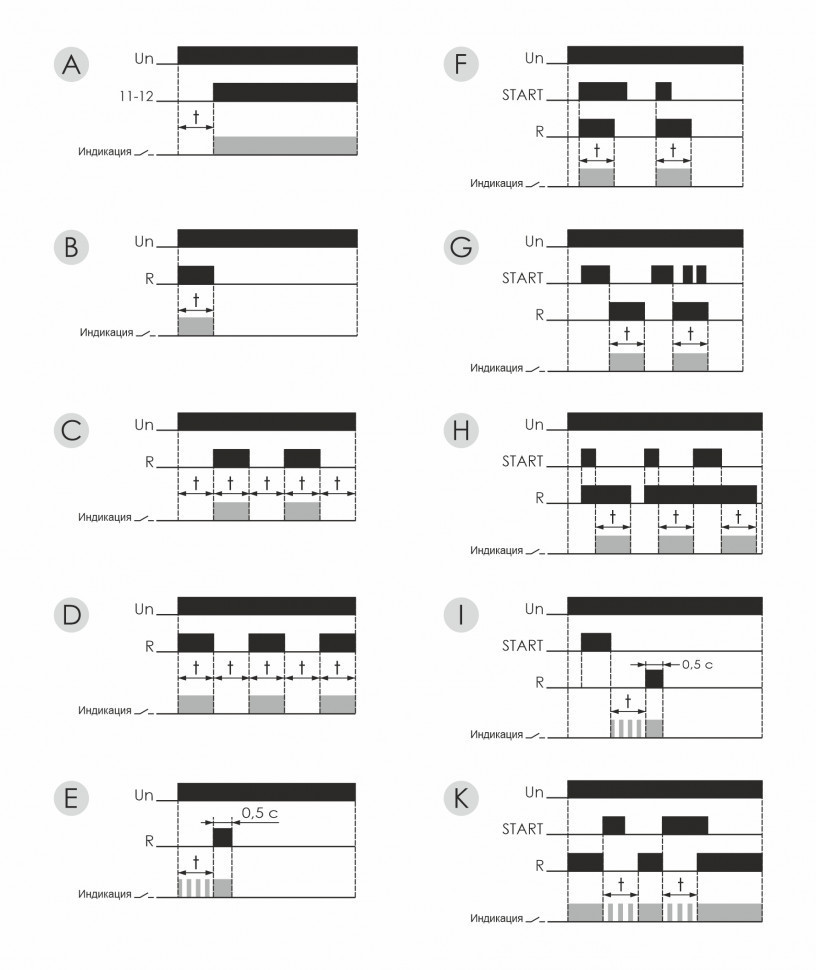

Многофункциональное (10 функций).

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Принцип работы
Установленные диапазоны времени отсчитываются с момента включения питания. В установленном диапазоне времени при включенном питании реле не реагирует на изменение диапазона отсчитываемого отрезка времени. Работа с измененным диапазоном времени и функции начинается после повторного включения питания или при кратковременном нажатии кнопки RESET после совершения изменений. Если при включенном питании изменяется функция на другую функцию, и при этом нажать кнопку START, то устройство выполнит первоначально установленную функцию, а затем отменит ее (переключит на
