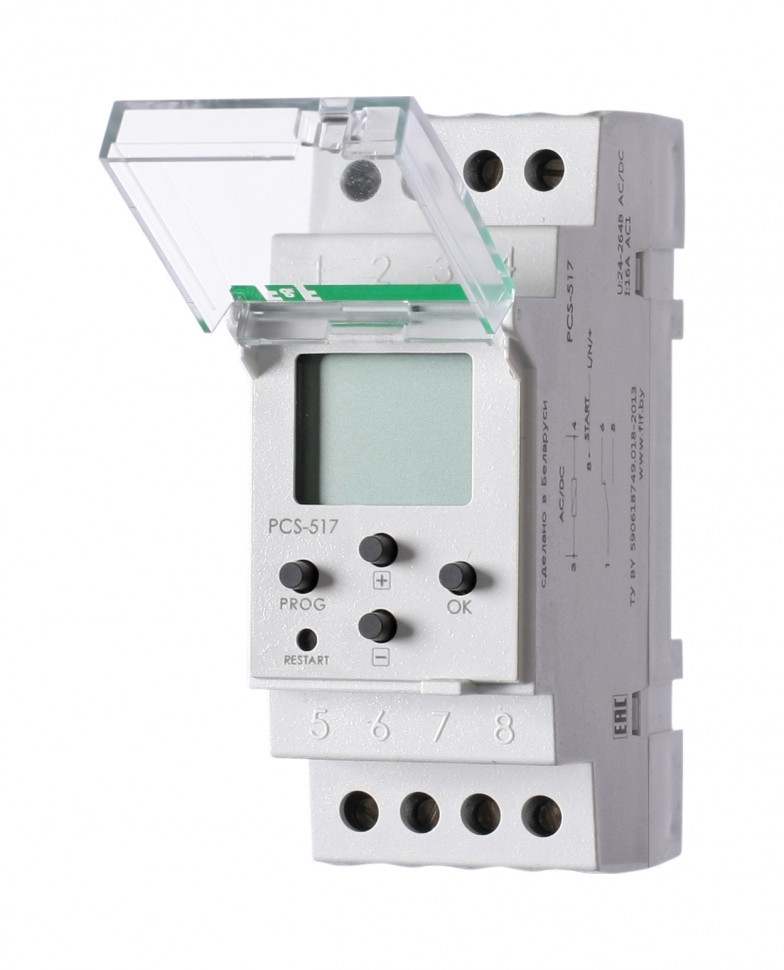

Реле времени PCS-517

Технические характеристики

Артикул EA02.001.015 Код ETIM EC002305 Напряжение питания, В 24-264 AC/DC Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки см. табл. 1 Контакт 1NO/NC (1 переключающий) Количество функций многофункциональное Вход управления со входом управления Диапазон выдержки времени, с-чч:мм 0,25...99:59 Точность установки времени, с 0,25 Ток управления, мА <5 Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 2S Масса, г 105 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,5

Отличительные особенности:

Многофункциональное. Напряжение 24-264 В AC/DC, Диапазон выдержки времени 0,25 сек. - 99 ч 59 мин., Контакт 1NO/NC, Максимальный ток 16 А. 18 функций, вход управления.

Назначение
Для управления промышленным оборудованием, где необходима точная установка выдержки времени с дискретностью 0,25 секунд, например, включение электродвигателя на время 2 часа 17 минут 27,25 секунды. Отсчет выдержки времени начинается с момента подачи напряжения питания или при поступлении сигнала управления на вход «START».

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Особенности
Многофункциональное (18 функций).

Принцип работы

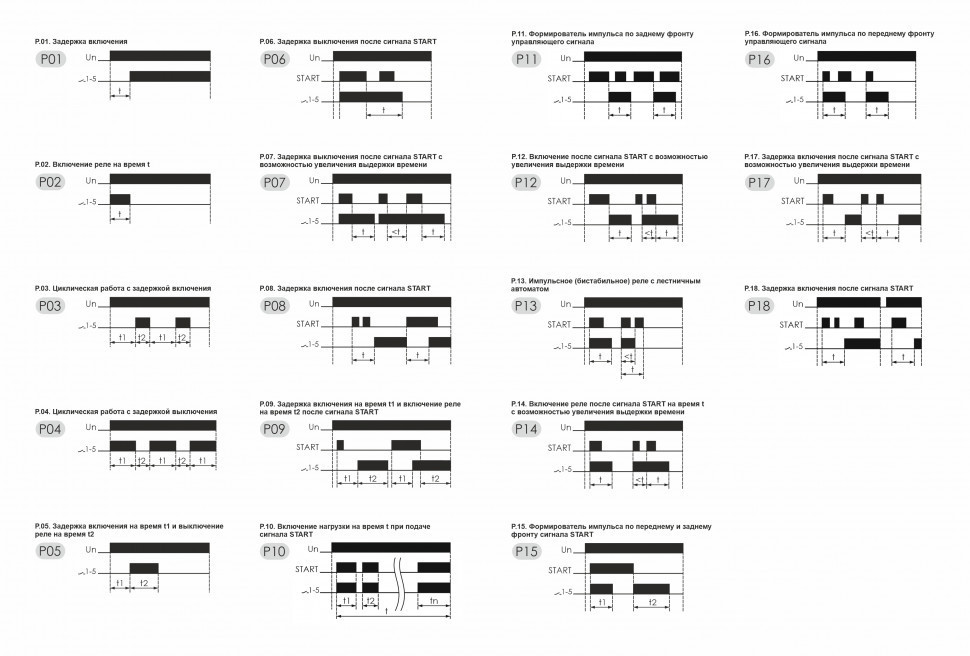

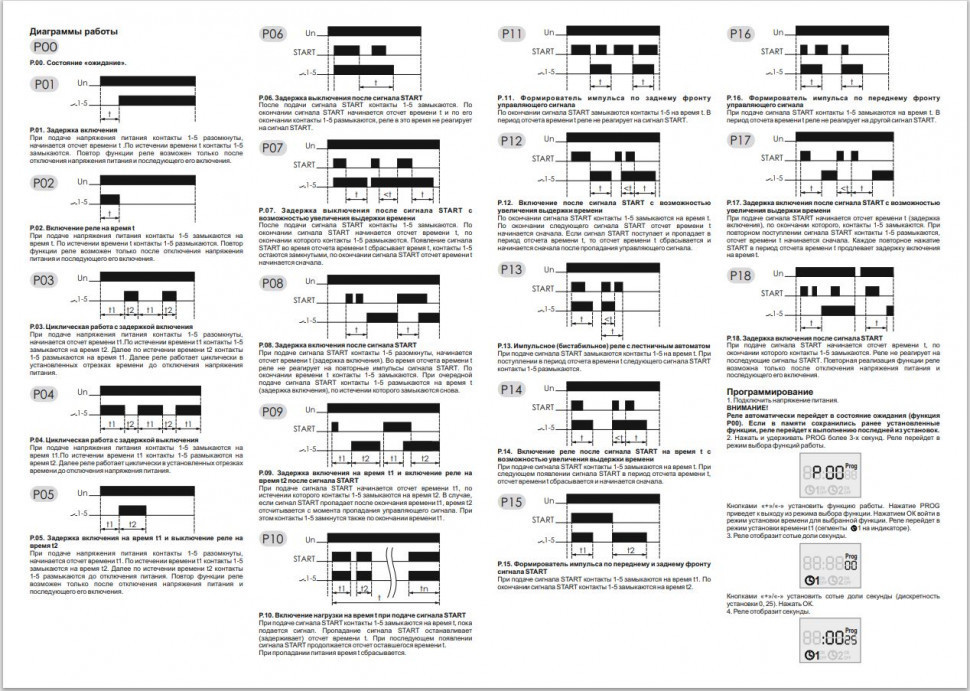

ФУНКЦИИ 1-5
- выполняются после подачи на реле напряжения питания. По окончании выполнения функций 1,2,5 загорается надпись End. Очередное выполнение этих функций начнется после выключения и последующего включения питания. На индикаторе указатель состояния контактов ON показывает замкнутое положение контактов 1-5, OFF- разомкнутое положение контактов (замк
