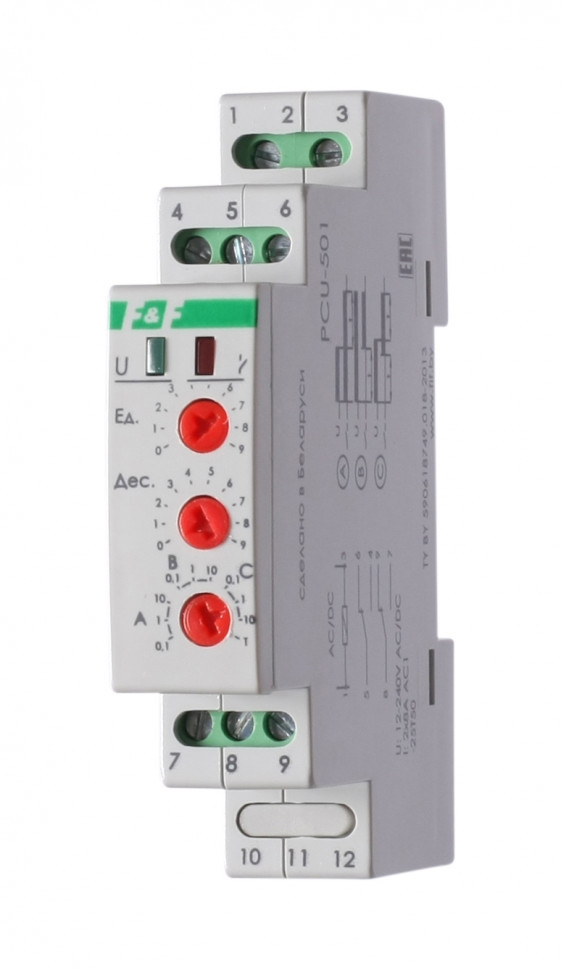

Реле времени PCU-501

Технические характеристики

Артикул EA02.001.021 Код ETIM EC001669 Напряжение питания, В 9-24 DC, 24-264 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальный ток катушки контактора, А 2 Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 2NO/NC (2 переключающих) Количество функций многофункциональное Вход управления без входа управления Задержка включения, мс 100 Диапазон выдержки времени, с -функция A, C 0,1...600 -функция B 0,5...990 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, г 57 Монтаж на DIN-рейку

Отличительные особенности:

Многофункциональное. Напряжение 9-24 В, В АС/DC, 24-264 В AC/DC Диапазон выдержки времени 0,1 сек. -11 мин., Контакт 2NO/NC, 8 А. 3 функции.

Назначение
Для включения / выключения потребителей в системах автоматики на заданный отрезок времени.

Особенности
- Многофункциональное (3 функции).
- Выдержка времени после отключения напряжения питания.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

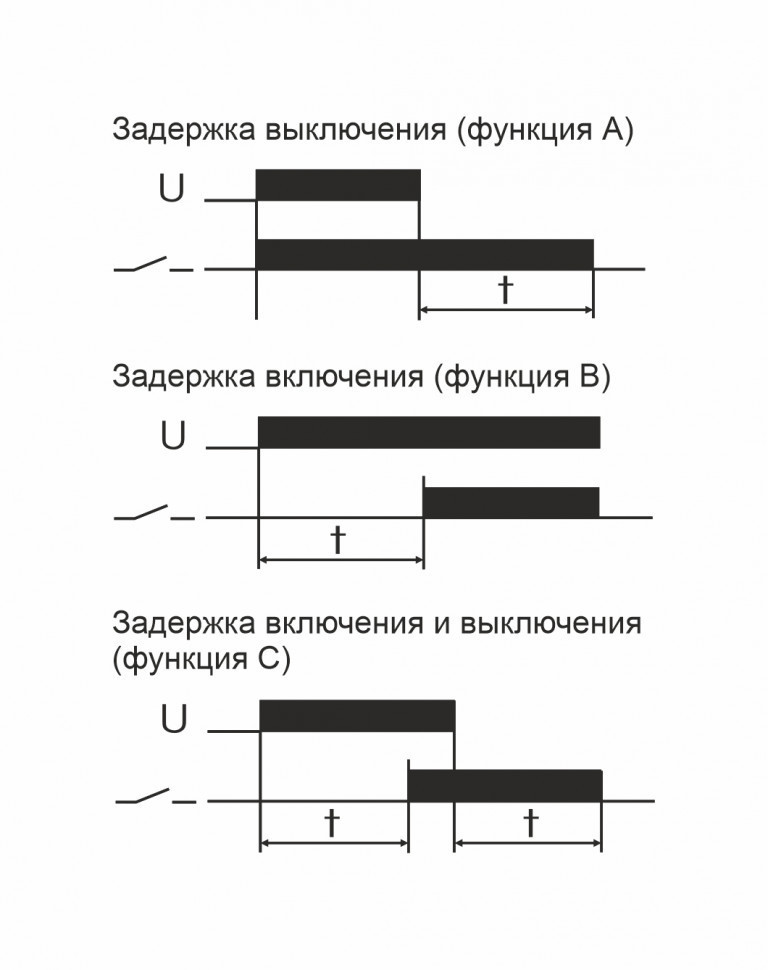

Принцип работы:
Задержка выключения (А): после подачи напряжения питания контакты исполнительного реле переключаются в позиции 5-6 и 8-9. После отключения питания и
