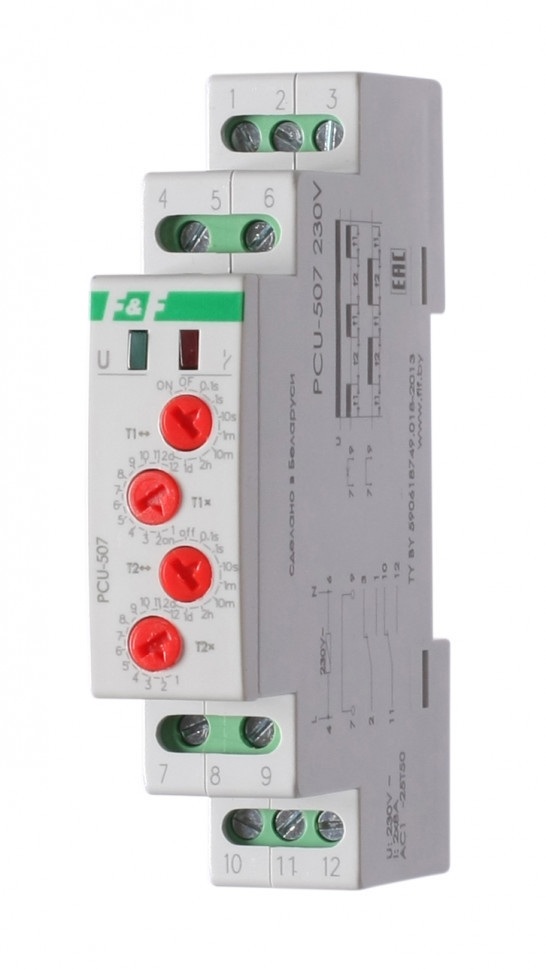

Реле времени PCU-507

Технические характеристики

Артикул EA02.001.022 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 2x8 Контакт 2NО/NС Количество функций многофункциональное Вход управления без входа управления Выдержка времени 0,1 с-24 сут. Задержка включения, мс. ≤50 Индикация включения питания зеленый светодиод Индикация включения нагрузки красный светодиод Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, кг 0,068 Монтаж на DIN-рейку

Отличительные особенности:

Многофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек. – 24 суток. Контакт 2NO/NC, Максимальный ток 8 А. 2 функции, Циклическое включение нагрузки по двум независимым уставкам (время работы и перерыва).

Назначение
Предназначено для включения в циклическом режиме работы электрооборудования (вентиляционные, отопительные, осветительные и т.п. системы автоматики) с независимым настраиваемым интервалом времени работы и паузой между включениями во время работы.

Область применения
Управление включением и выключением электрооборудования, где требуется соблюдение циклического (вплоть до 0,1 секунды) интервала работы в установленные промежутки времени работы и перерыва.

Особенности
- диапазон выдержки времени от 0,1 секунды до 24 суток;

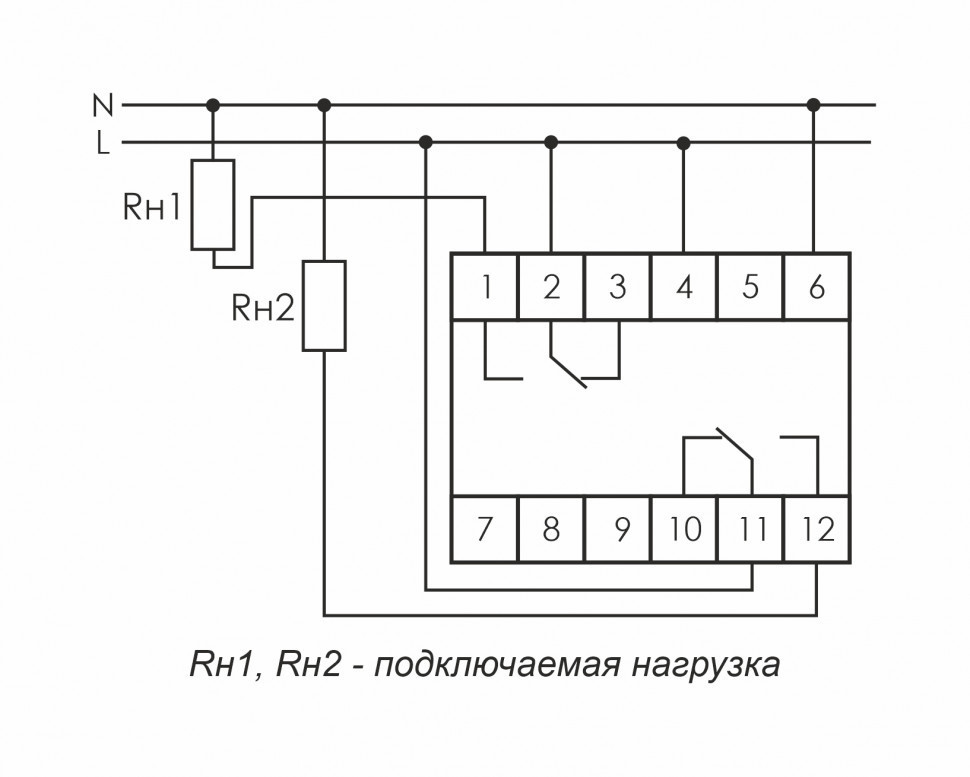

- циклическое управление двумя нагрузками одновременно с независимым настраиваемым интервалом времени работы и паузой между включениями;

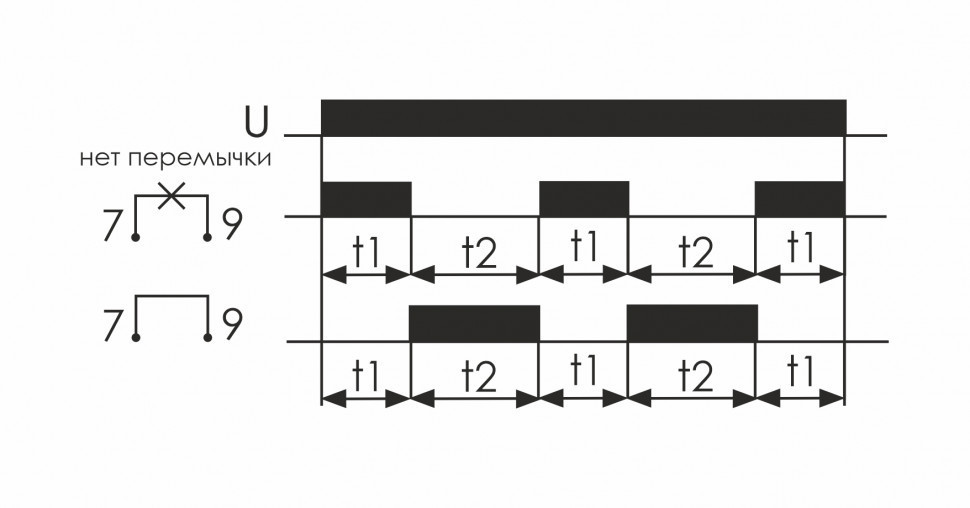

- два режима работы: с задержкой выключения, либо с задержкой включения;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- максимальный ток нагрузки 2х8 А.

Принцип работы
Реле времени функционирует в одном из двух режимов работы, выбор осущест
