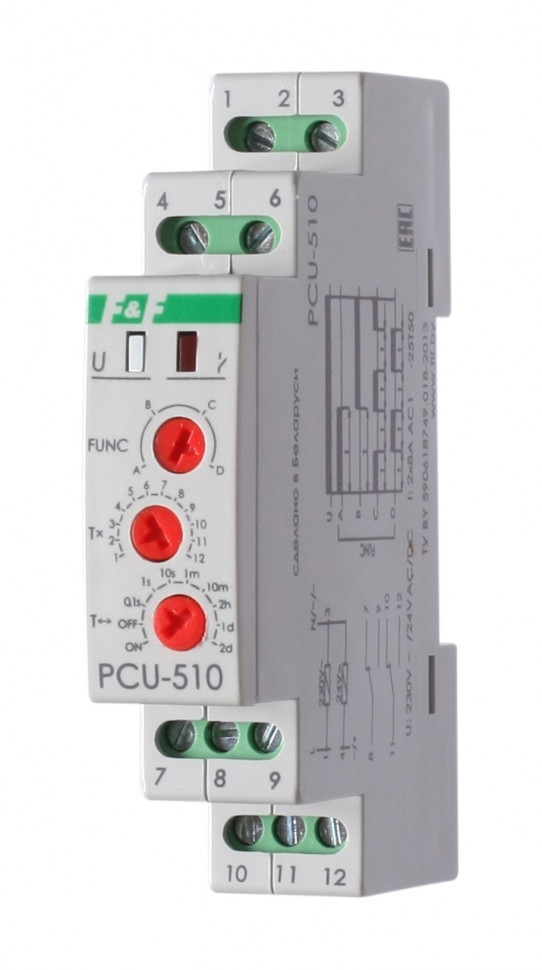

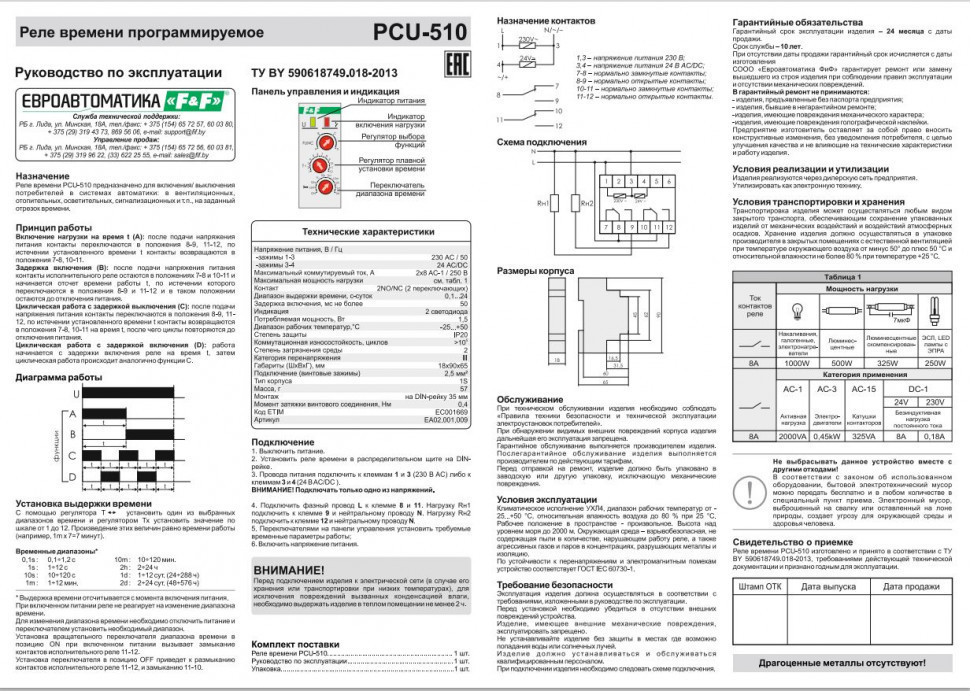

Реле времени PCU-510

Технические характеристики

Артикул EA02.001.009 Код ETIM EC001669 Напряжение питания, В 230 АС, 24 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 2NO/NC (2 переключающих) Количество функций многофункциональное Вход управления без входа управления Диапазон выдержки времени, с-суток 0,1...24 Задержка включения, мс не более 50 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 57 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Многофункциональное. 4 функции. Напряжение 230 В; 50 Гц, 24 В АС/DC. Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 2NO/NC, 8 А.

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

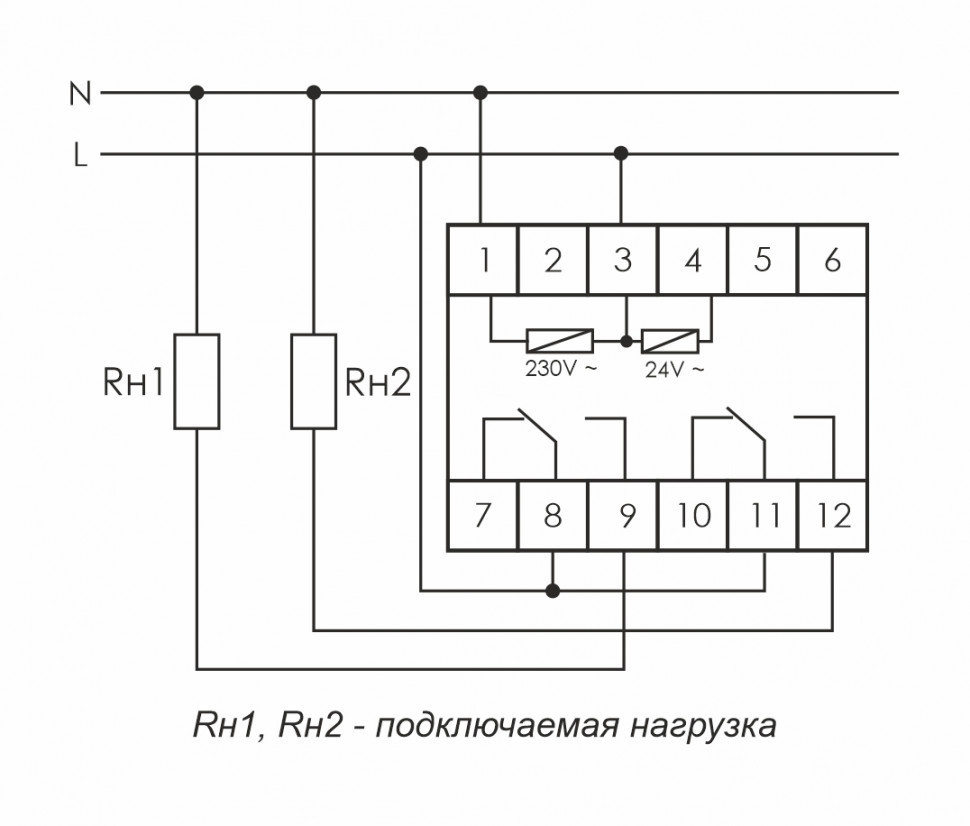

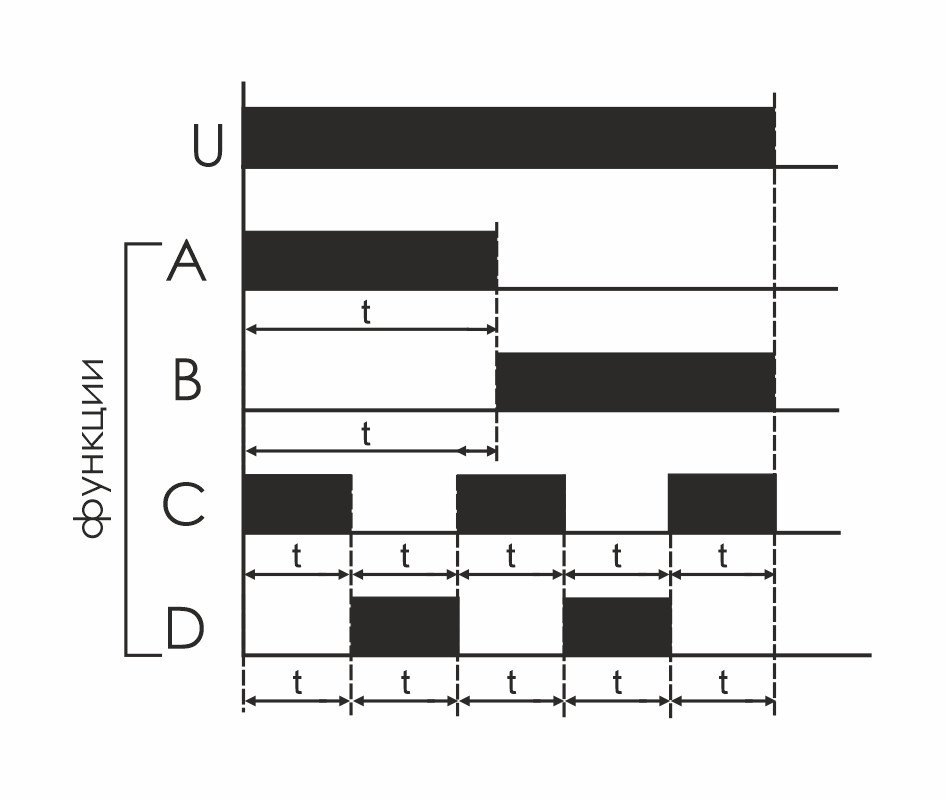

Принцип работы
Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11.
Задержка включения(В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчет времени работы t, по истечении которого переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.
Цикличес
