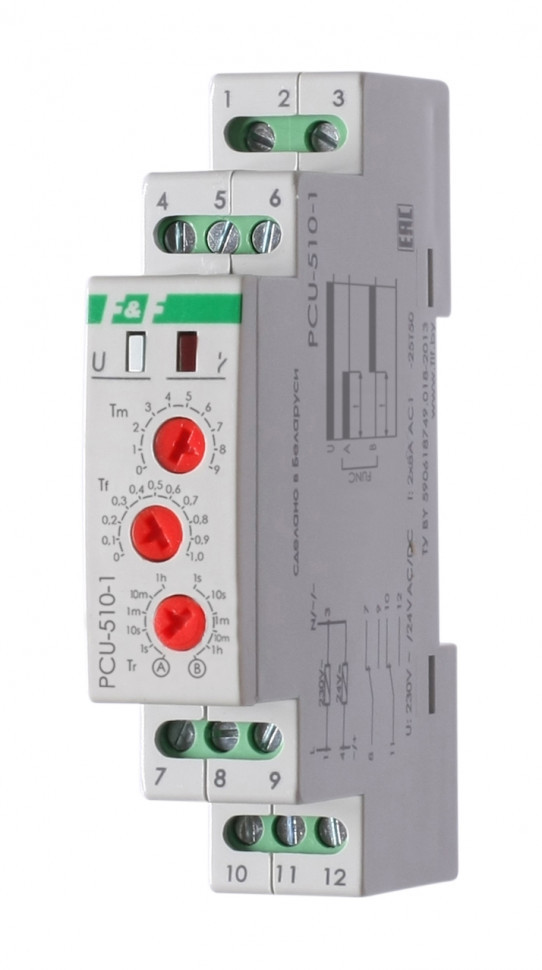

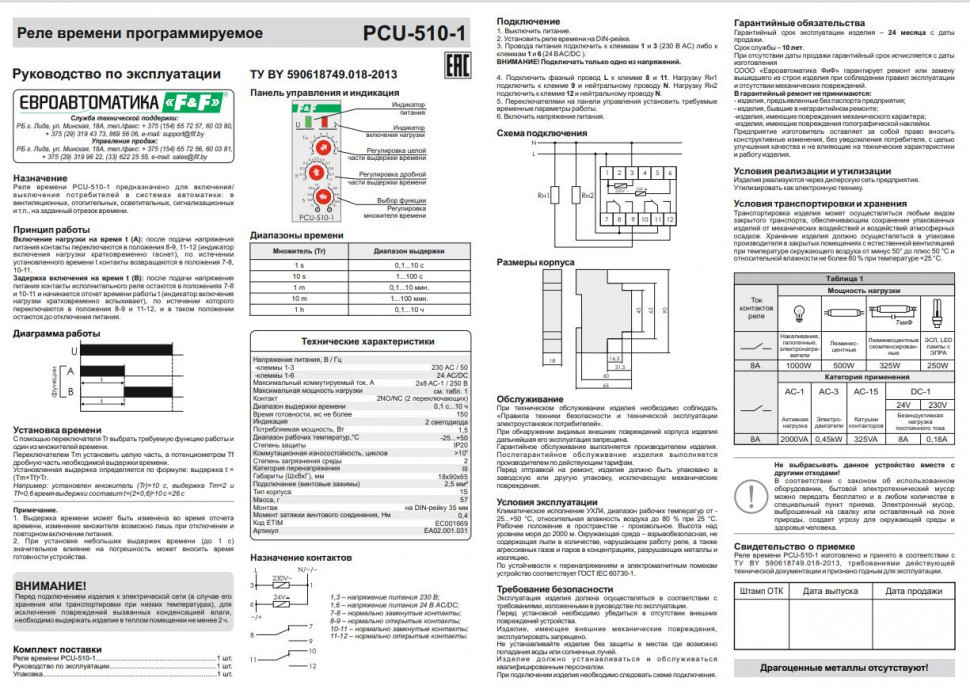

Реле времени PCU-510-1

Технические характеристики

Артикул EA02.001.031 Код ETIM EC001669 Напряжение питания, В 230 АС, 24 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 2NO/NC (2 переключающих) Количество функций многофункциональное Вход управления без входа управления Диапазон выдержки времени, с-суток 0,1...0,42 Время готовности, мс не более 150 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 57 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Многофункциональное (2 функции). Напряжение 230 В, 24 В АС/DC. Диапазон выдержки времени 0,1 с – 10 ч, Контакт 2NO/NC, 2х8 А.

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Особенности
- Два режима работы: с задержкой выключения, либо с задержкой включения;
- Напряжение 230 В / 50 Гц, 24 В АС/DC.
- Диапазон выдержки времени 0,1 с – 10 ч,
- Контакт 2NO/NC, 2х8 А.

Принцип работы

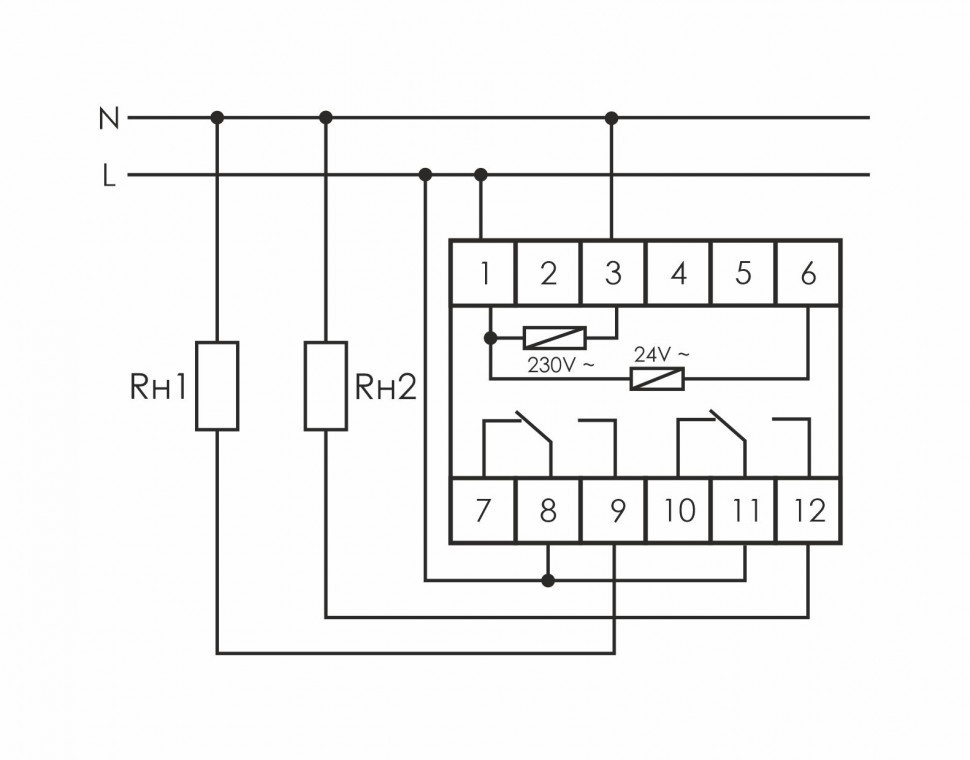

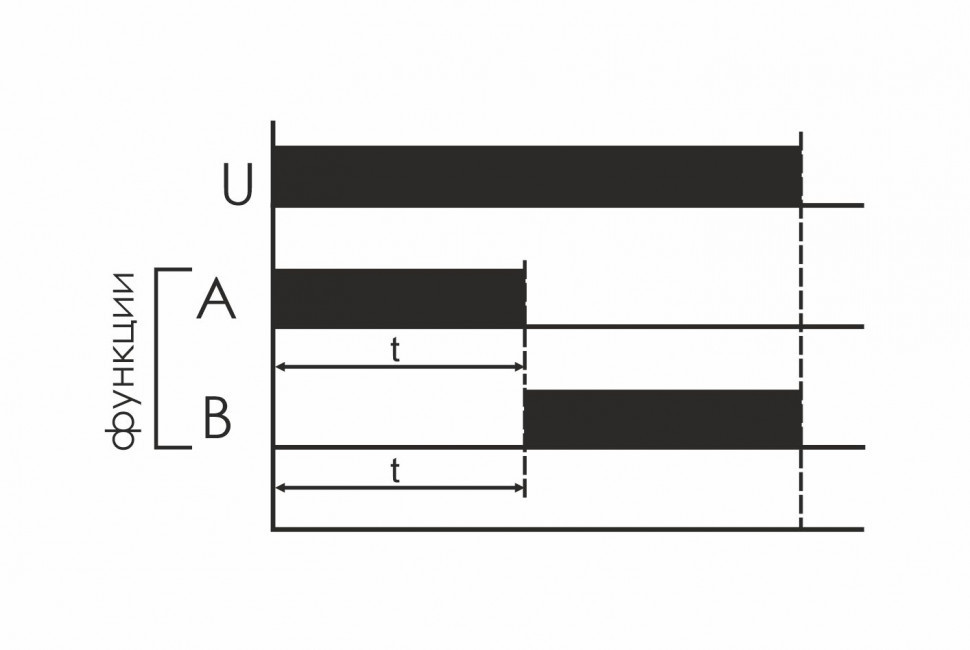

Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12 (индикатор включения нагрузки кратковременно гаснет), по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11.
Задержка включения на время t (В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчет времени работы t (индикатор включения нагрузки кратковременно вспыхивает), по истечении которого переключаются в положения 8-9 и 11-12 и в таком положении ост
