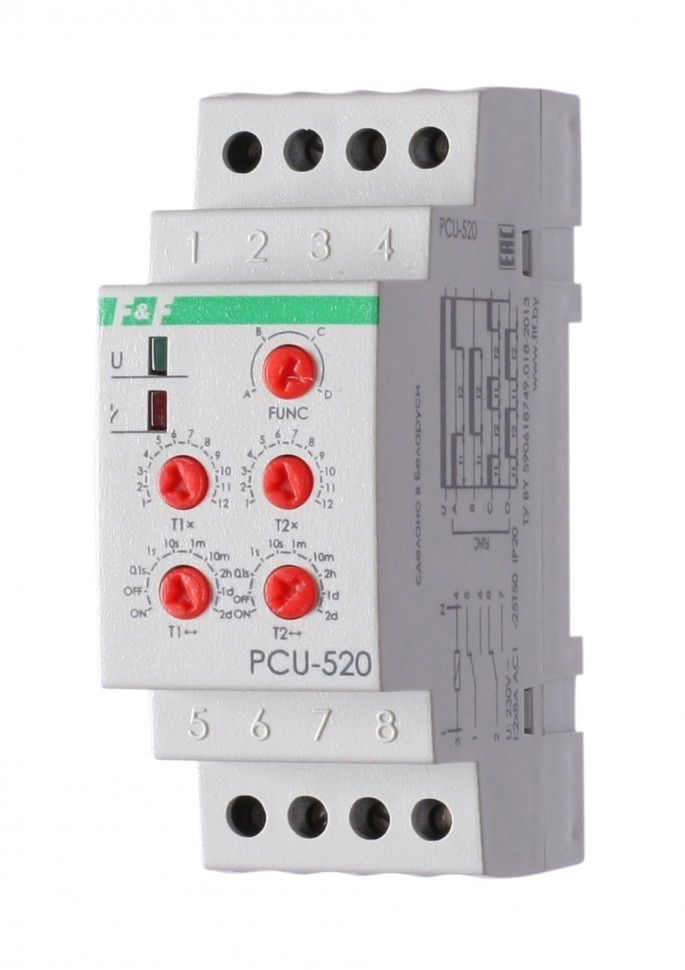

Реле времени PCU-520

Технические характеристики

Артикул EA02.001.012 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 2x8 Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 2NO/NC (2 переключающих) Количество функций многофункциональное Вход управления без входа управления Диапазон выдержки времени, с-суток 0,1...24 Задержка включения, мс не более 50 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 2S Масса, г 102 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Многофункциональное. Напряжение 230 В; 50Гц Диапазон выдержки времени 0,1 сек. – 24 суток, Контакт 2NO/NC, Максимальный ток 2х8 А, 4 функции, Циклическое включение нагрузки по двум независимым уставкам (время работы и перерыва).

Назначение
Для включения / выключения потребителей в системах автоматики на заданный отрезок времени. Установка двух независимых временных выдержек t1 и t2 (время работы и время перерыва).

Особенности
Многофункциональное (4 функции). Установка двух независимых временных выдержек t1 и t2 (время работы и время перерыва).

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

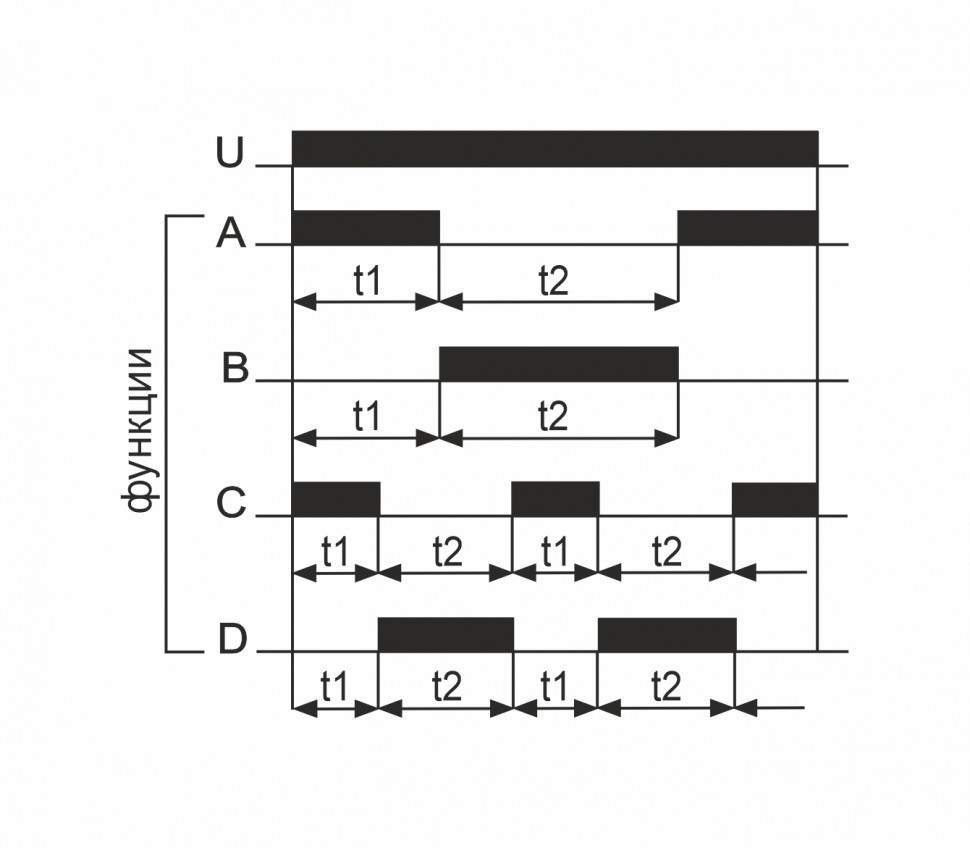

Принцип работы:

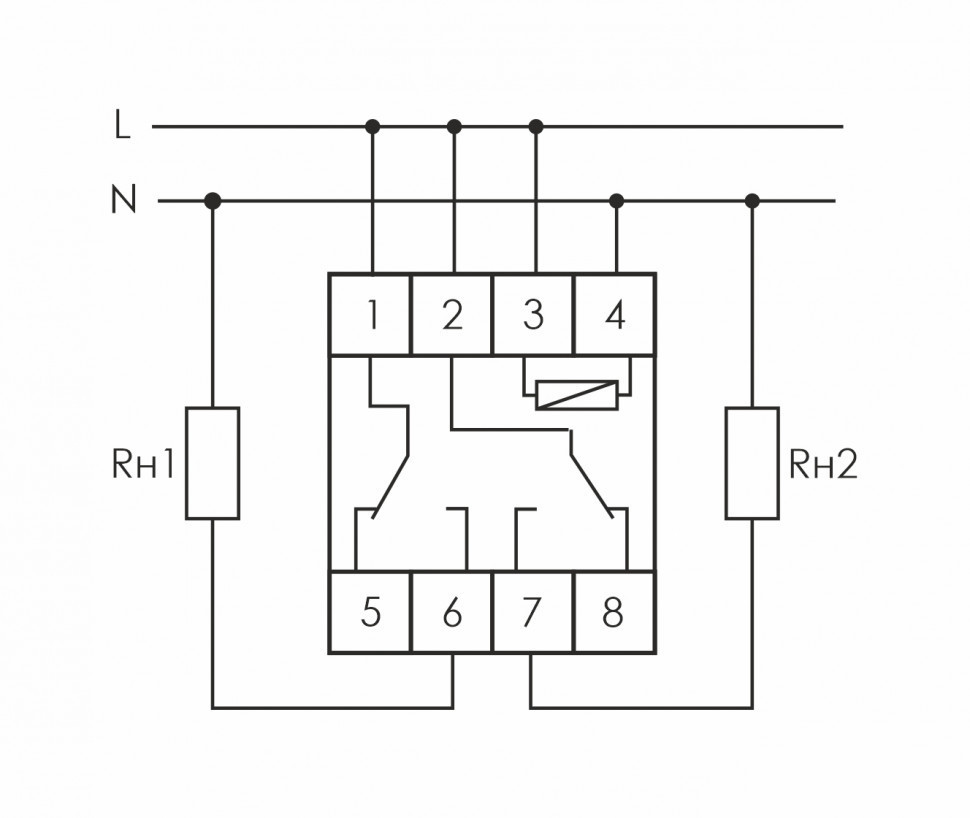

Задержка выключения на время t1 и выключение на время t2(A): после подачи напряжения питания контакты переключаются в положение 1-6, 2-7 на время t1. По окончании времени t1 замыкаются контакты 1-5 и 2-8 на время t2. По окончании выдержки времени t2 контакты переключаются в положение 1-6, 2-7.

Задержка включения на время t1 и включение реле на время t2 (В): после подачи напряжения питания контакты находятся в положении 1-5, 2-8. После отсч
