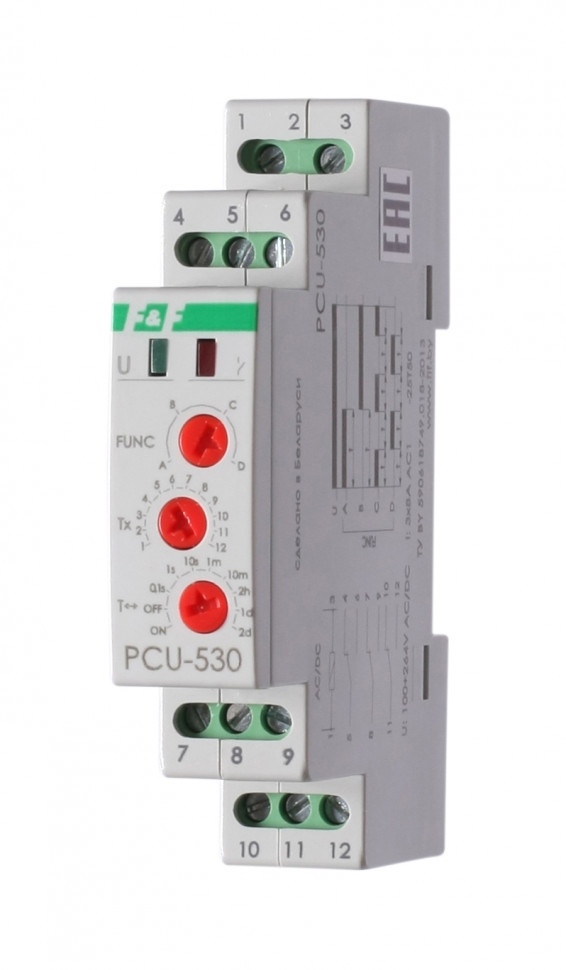

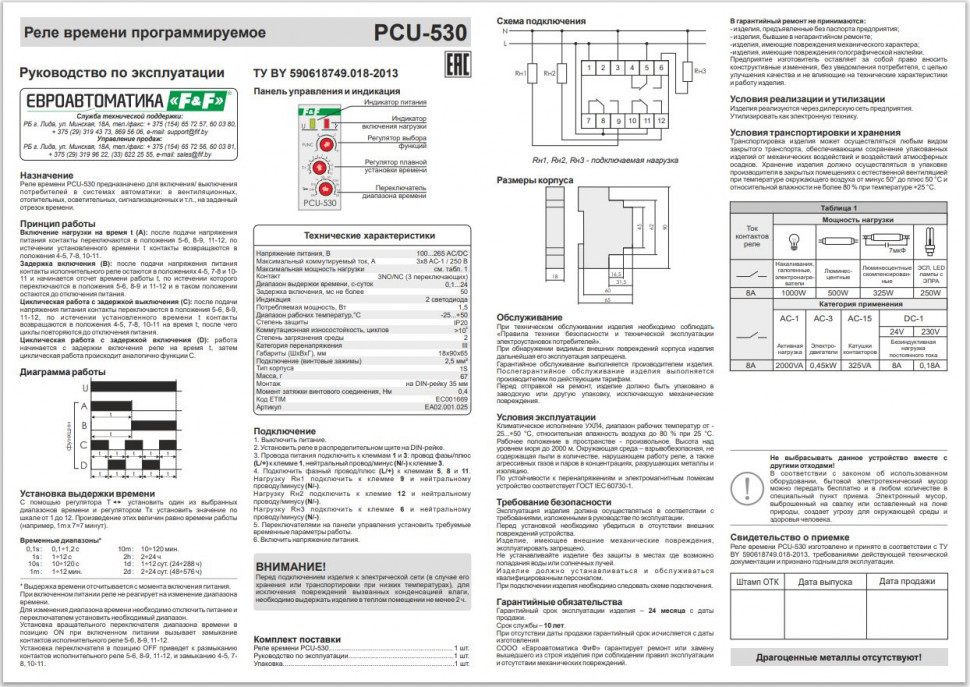

Реле времени PCU-530

Технические характеристики

Артикул EA02.001.025 Код ETIM EC001669 Напряжение питания, В 100-265 AC/DC Максимальный коммутируемый ток, А (AC-1) 3x8 Максимальная мощность нагрузки см. табл. 1 Контакт 3NO/NC (3 переключающих) Количество функций многофункциональное Вход управления без входа управления Диапазон выдержки времени, с-суток 0,1...24 Задержка включения, мс не более 50 Индикация 2 светодиода Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 67 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Многофункциональное, напряжение питания 100-265 AC/DC, диапазон выдержки времени 0,1 с – 24 суток, контакт 3NO/NC, максимальный коммутируемый ток 3x8 А, 4 функции.

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.

Особенности
Многофункциональное (4 функции).

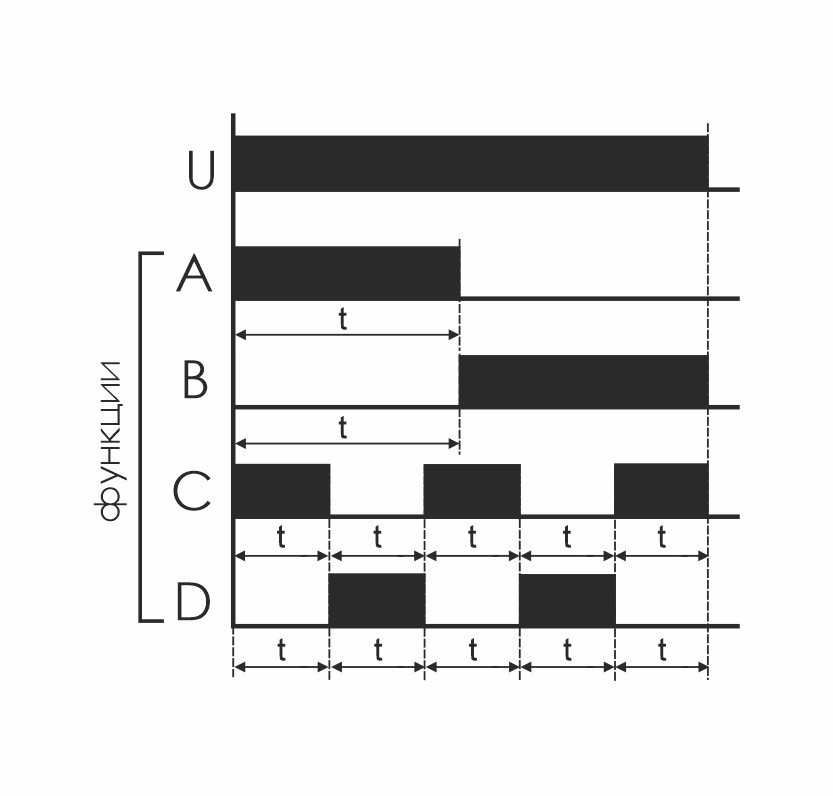

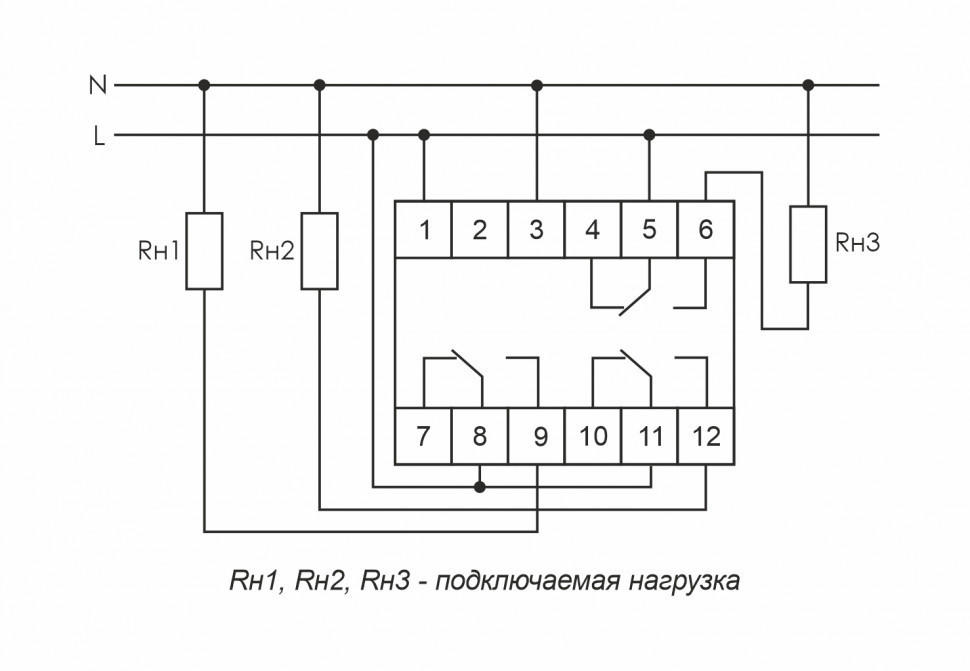

Принцип работы
Включение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положения 5-6, 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 4-5, 7-8, 10-11.

Задержка включения (В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 4-5, 7-8 и 10-11 и начинается отсчет времени работы t, по истечении которого переключаются в положения 5-6, 8-9 и 11-12 и в таком положении остаются до отключения питания.

Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты переключаются в положения 5-6, 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 4-5, 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.

Цикличес
