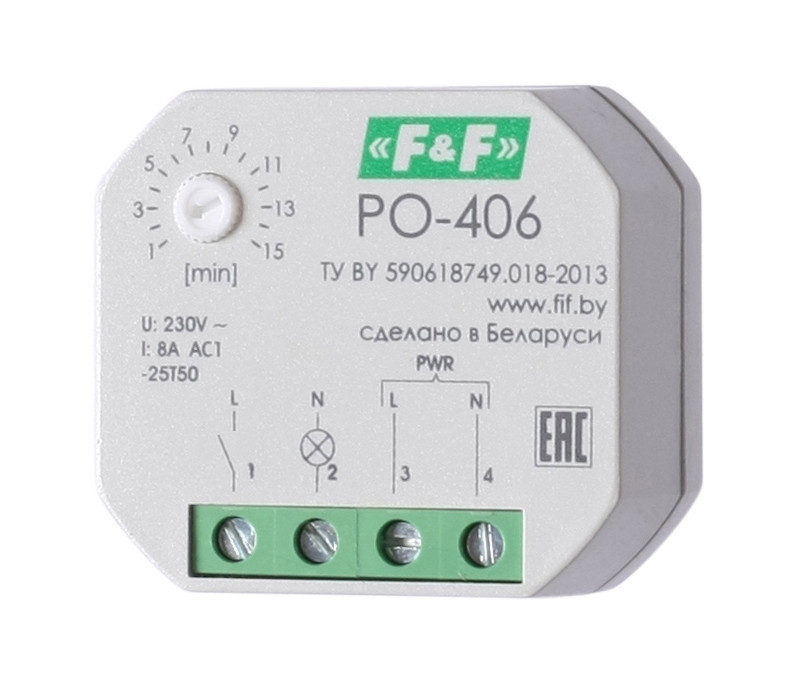

Реле времени PO-406

Технические характеристики

Артикул EA02.001.019 Код ETIM EC001439 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 8 Максимальная мощность нагрузки cм. табл.1 в РЭ Контакт 1NO Количество функций однофункциональное Вход управления со входом управления Задержка выключения 1-15 мин. Потребляемая мощность, Вт 0,7 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 48х43х20 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса PDT Монтаж в монтажную коробку

Отличительные особенности:

Для систем вентиляции. Напряжение 230 В; 50 Гц. Диапазон выдержки времени 1-15 мин. Контакт 1NO. Максимальный ток 8 А. Установка в монтажной коробке.

Назначение
Для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени. Например, выключателем включаем освещение - вентилятор включится, после выключения освещения вентилятор выключится через установленный отрезок времени.

Область применения

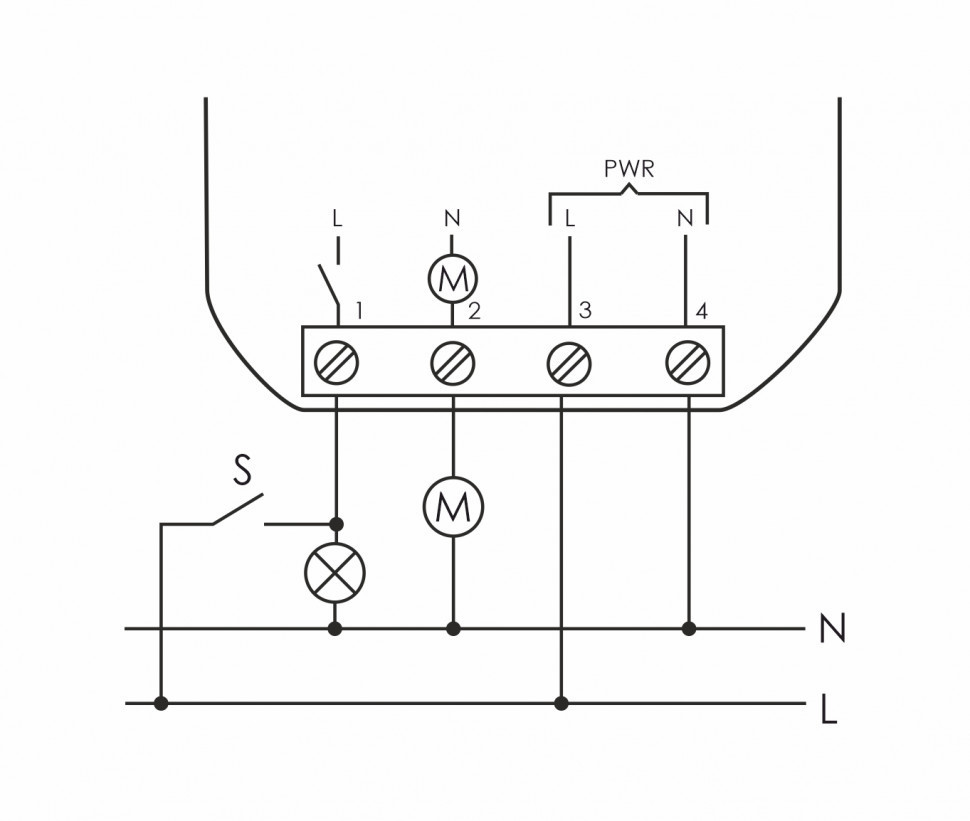

В вентиляционных системах, санузлах и т.п., выключателем включается освещение и вентилятор, после выключения освещения вентилятор выключится через установленный отрезок времени.

Принцип работы

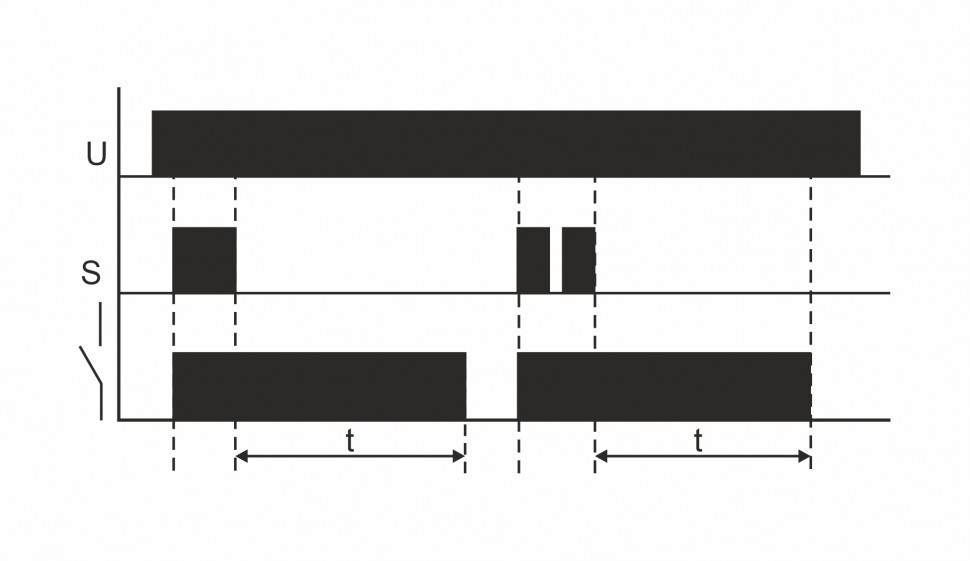

В результате замыкания управляющего контакта S контакты реле замыкаются. Размыкание управляющего контакта S вызывает отсчет установленного времени, по истечении которого работа реле прекращается.
