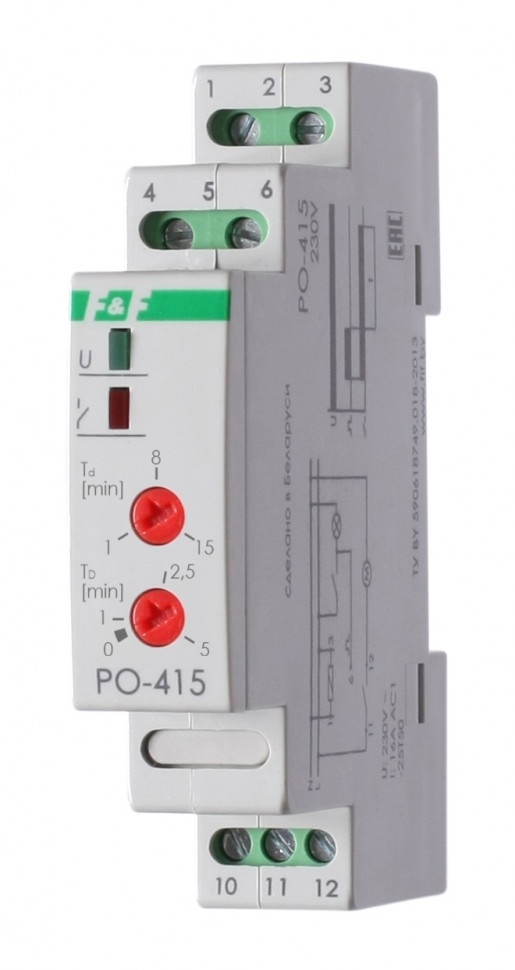

Реле времени PO-415

Технические характеристики

Артикул EA02.001.018 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки cм. табл.1 в РЭ Максимальная мощность двигателя вентилятора, Вт 900 Контакт 1NO/NC Количество функций однофункциональное Вход управления со входом управления Задержка включения, мин. 0/1…5 Задержка отключения, мин. 1…15 Потребляемая мощность, Вт 0,6 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Монтаж на DIN-рейку

Отличительные особенности:

Для систем вентиляции. Регулируемая задержка включения вентилятора. Напряжение 230 В; 50 Гц. Диапазон выдержки времени 1-15 мин. Контакт 1NO/NC. Максимальный ток 16 А.

Назначение
Для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени, при условии, что длительность управляющего сигнала больше задержки включения.

Особенности
Регулируемая задержка включения вентилятора.

Область применения

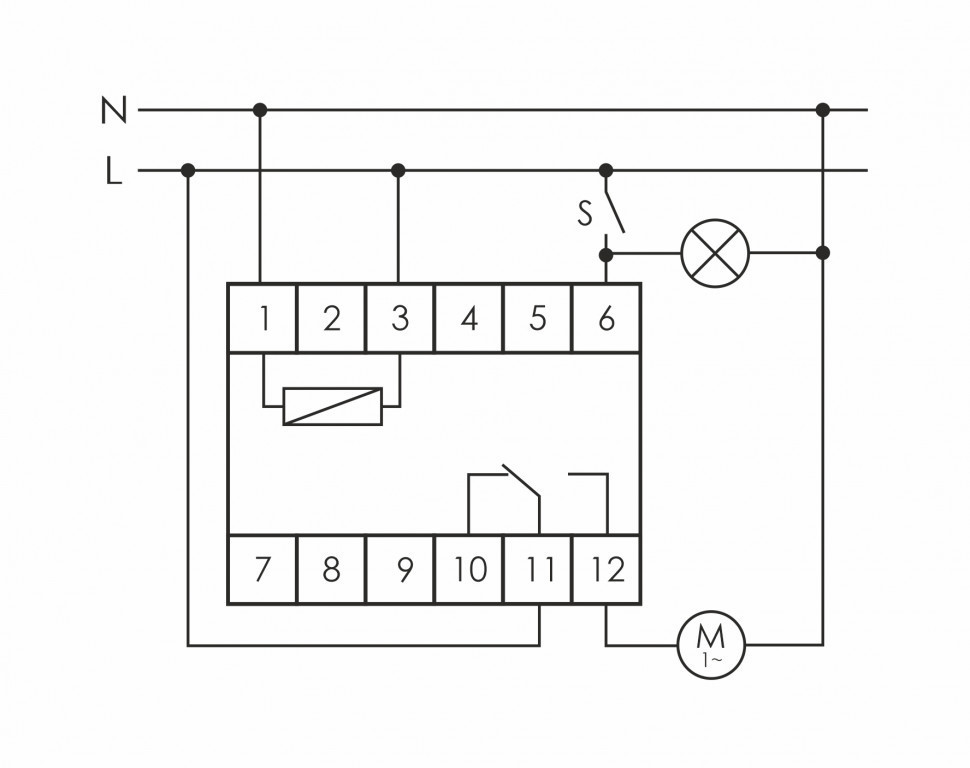

В вентиляционных системах, санузлах и т.п., выключателем включается освещение и вентилятор, после выключения освещения вентилятор выключится через установленный отрезок времени.

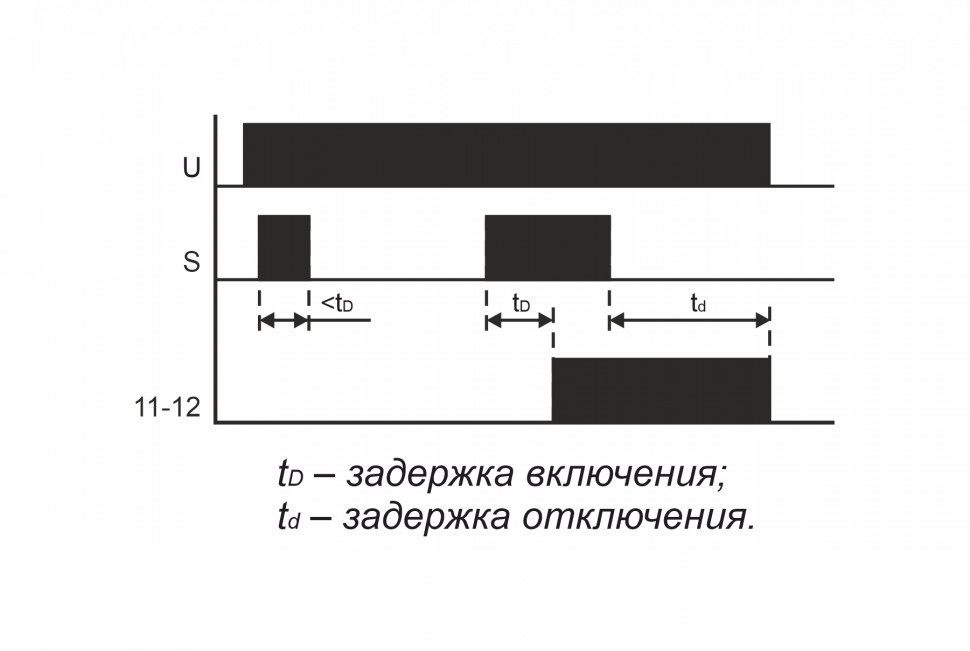

Принцип работы реле РО-415
В результате замыкания управляющего контакта S, на время, превышающее td, контакты реле 11, 12 замыкаются. Размыкание управляющего контакта S вызывает отсчет установленного времени, по истечении которого работа реле прекращается.
