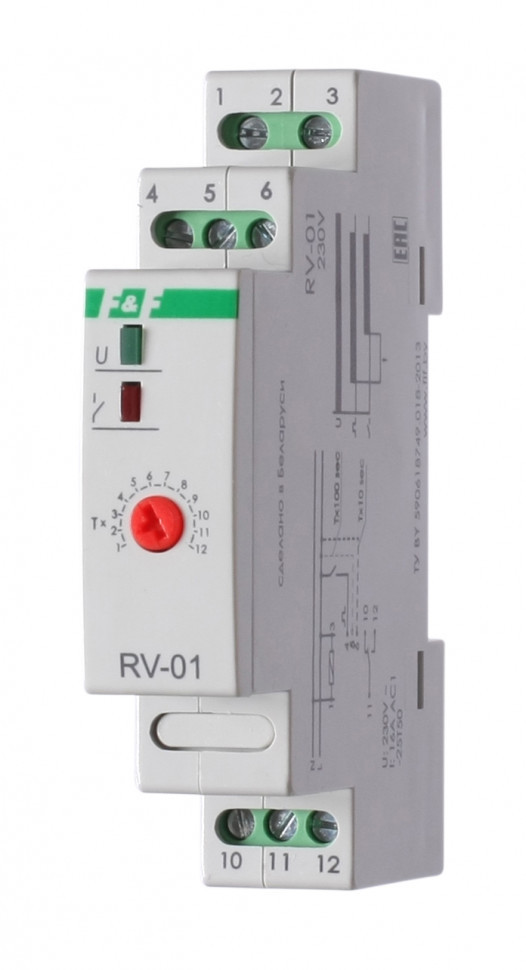

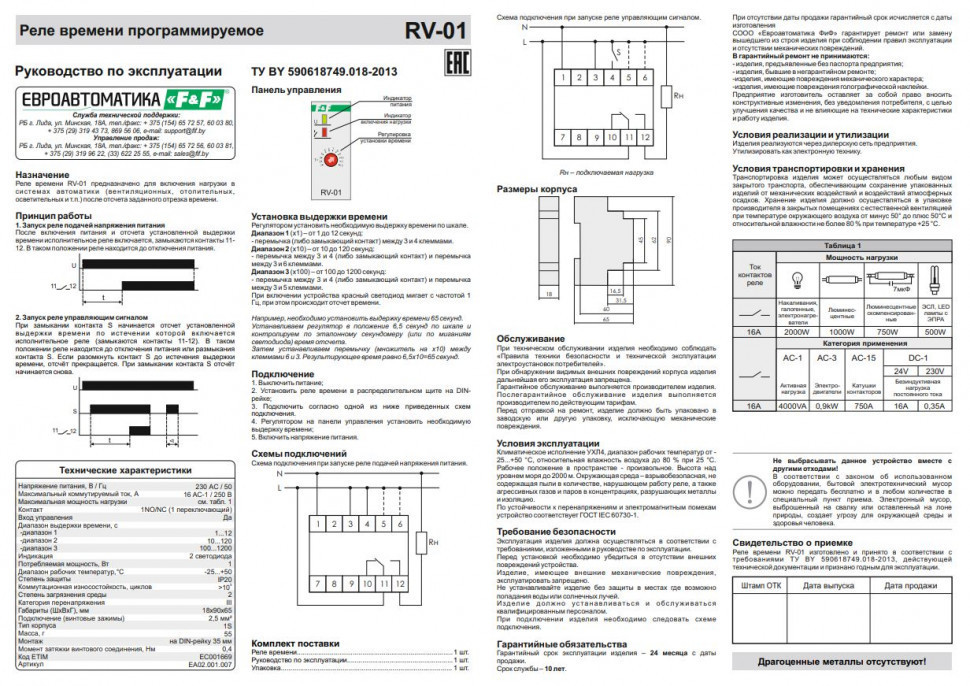

Реле времени RV-01

Технические характеристики

Артикул EA02.001.007 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки см. табл. 1 Контакт 1NO/NC (1 переключающий) Количество функций многофункциональное Вход управления со входом управления Диапазон выдержки времени, с - диапазон 1 1...12 - диапазон 2 10...120 - диапазон 3 100...1200 Индикация 2 светодиода Потребляемая мощность, Вт 1 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 55 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

С задержкой включения. Напряжение 230 В; 50 Гц Диапазон выдержки времени 1-12 сек.; 10-120 сек., 100-1200 сек. Контакт 1NO/NC, Максимальный ток 16 А, Вход управления.

Назначение
Для включения/выключения потребителей в системах автоматики через заданный отрезок времени.

Область применения

В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки после подачи напряжения и отсчета выдержки времени.

Принцип работы

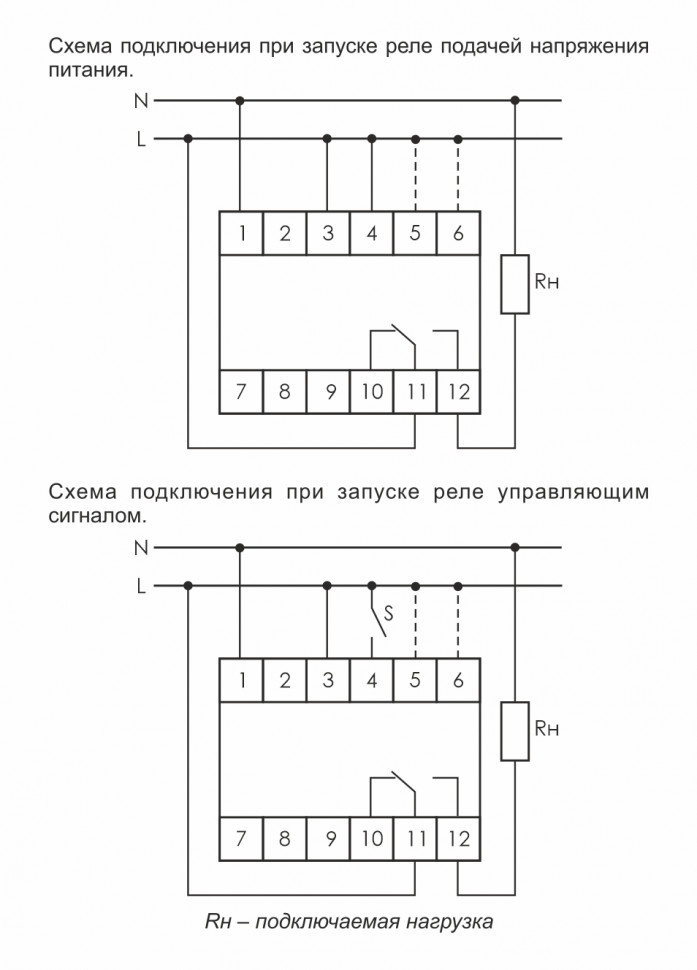

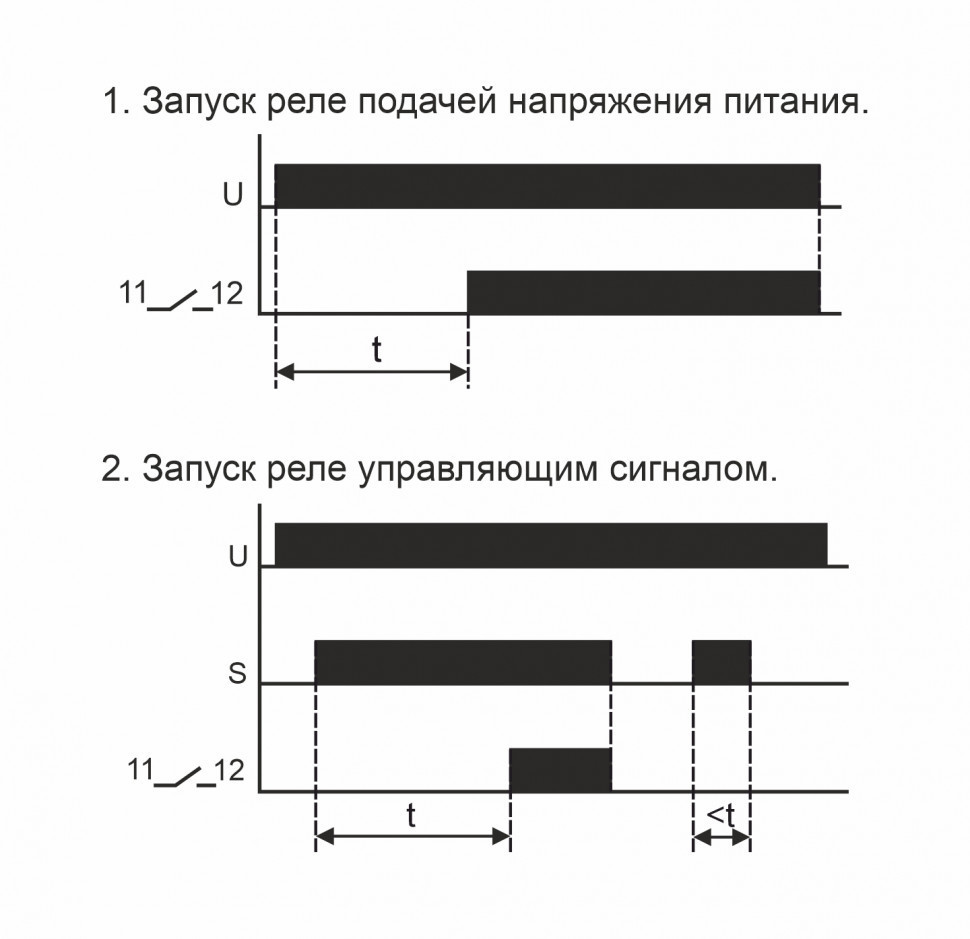

1. Запуск реле подачей напряжения питания:
После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом:
При
