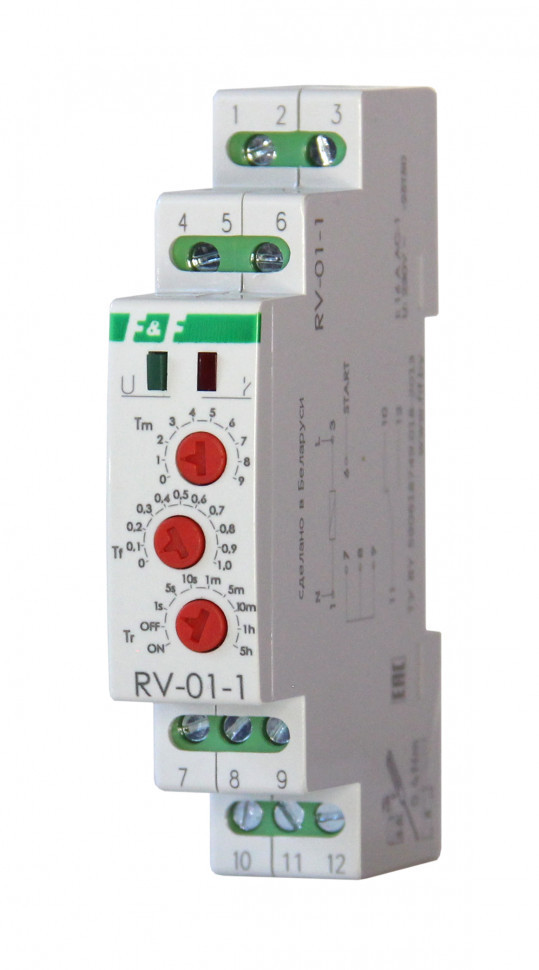

Реле времени RV-01-1

Технические характеристики

Артикул EA02.001.037 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Вход управления со входом управления Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 1NO/NC (1 переключающий) Количество функций многофункциональное Диапазон выдержки времени 0,1 с…50 ч Точность выдержки времени, не хуже 1% Время готовности, не более 240 мс Мин. длительность управляющего импульса 60 мс Индикация 2 светодиода Потребляемая мощность 1 Вт Коммутационная износостойкость 100000 циклов Степень загрязнения среды 2 Категория перенапряжения III Диапазон рабочих температур от -25°С до +50°С Подключение винтовые зажимы 2,5 мм² Габариты (ШхВхГ) 18х90х65 мм Тип корпуса 1S Степень защиты IP20 Монтаж на DIN-рейку Масса 55 г Момент затяжки винтового соединения 0,4 Нм

Отличительные особенности:

С задержкой включения. 4 функции Напряжение 230 В; 50 Гц Диапазон выдержки времени 0,1 сек - 50 ч. Контакт 1NO/NC, Максимальный ток 16 А, Вход управления.

Назначение
Для включения/ выключения потребителей в системах автоматики через заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки после подачи напряжения и отсчета выдержки времени.

Особенности
Наличие входа управления.

Принцип работы
1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При подаче сигнала на вход управления начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12, размыкаются контакты 10-11). В таком положении реле находится до отключения питания. Во время отсчёта реле не реагирует на сигнал упра
