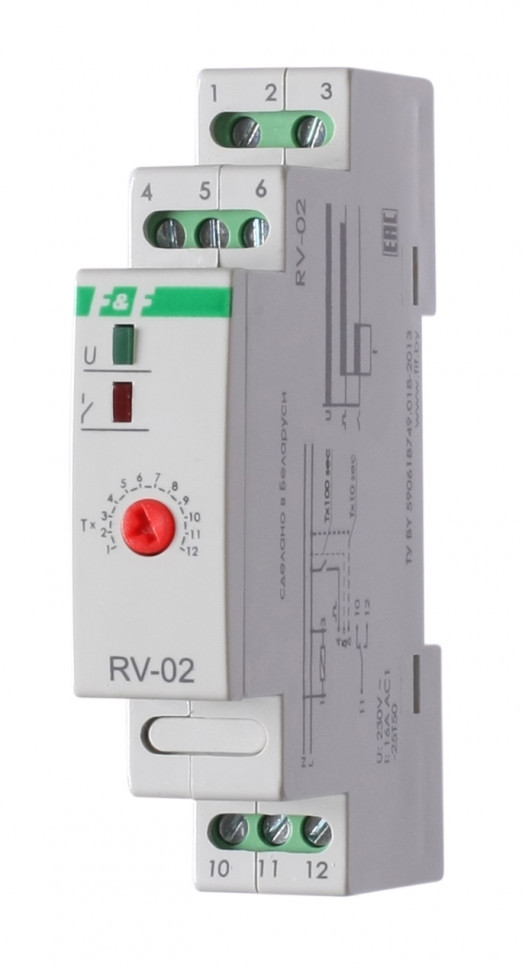

Реле времени RV-02

Технические характеристики

Артикул

EA02.001.008





Код ETIM

EC001669





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

16





Максимальная мощность нагрузки

см. табл. 1 РЭ





Контакт

1NO/NC (1 переключающий)





Количество функций

многофункциональное





Вход управления

со входом управления





Диапазон выдержки времени, с







- диапазон 1

1...12





- диапазон 2

10...120





- диапазон 3

100...1200





Индикация

2 светодиода





Потребляемая мощность, Вт

1





Диапазон рабочих температур, °С

-25...+50





Степень защиты

IР20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65





Подключение (винтовые зажимы)

2,5 мм²





Тип корпуса

1S





Масса, г

55





Монтаж

на DIN-рейку





Момент затяжки винтового соединения, Нм

0,4

Отличительные особенности:

С задержкой выключения. Напряжение 230 В; 50 Гц Диапазон выдержки времени 1-12 сек.; 10-120 сек.; 100-1200 сек. Контакт 1NO/NC, Максимальный ток 16 А, Имеет вход управления.

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

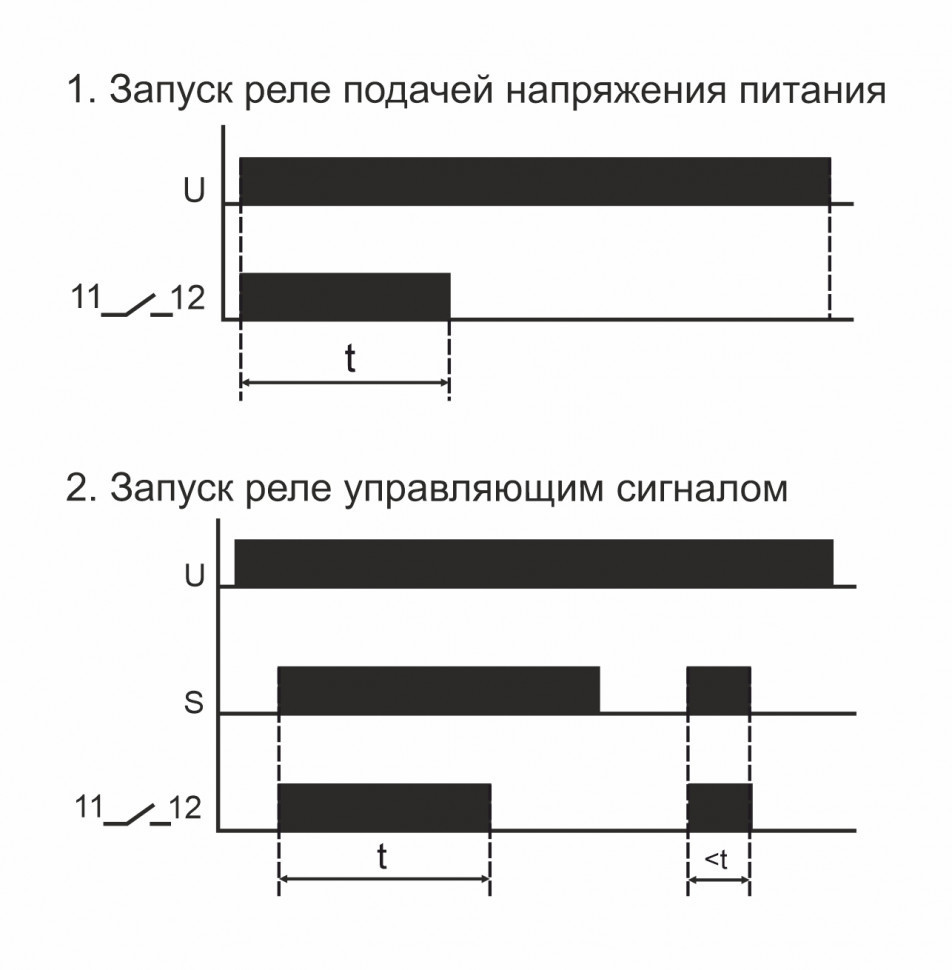

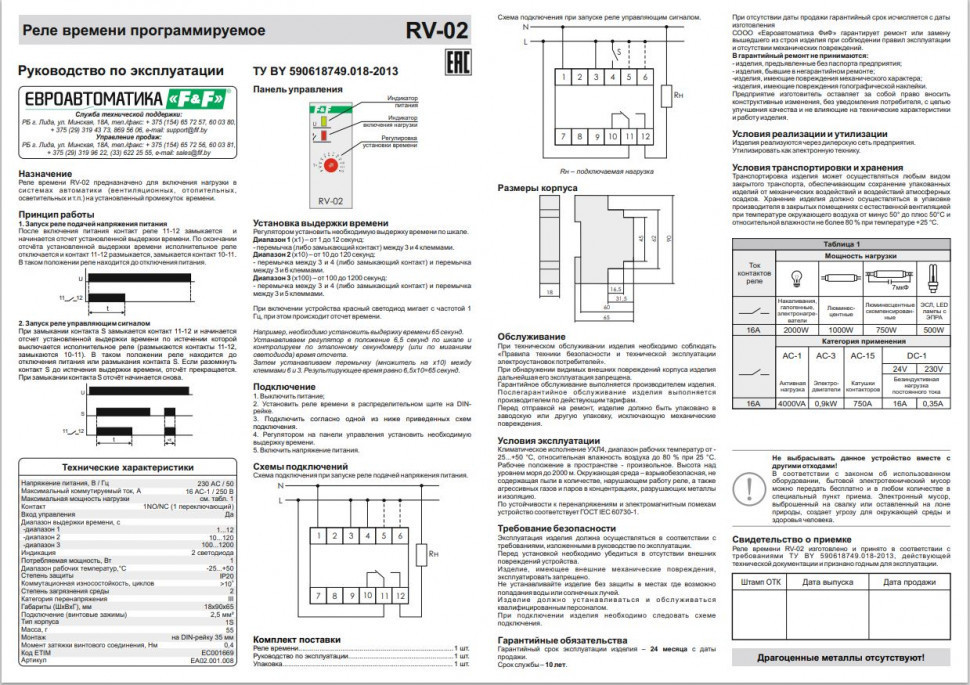

Принцип работы

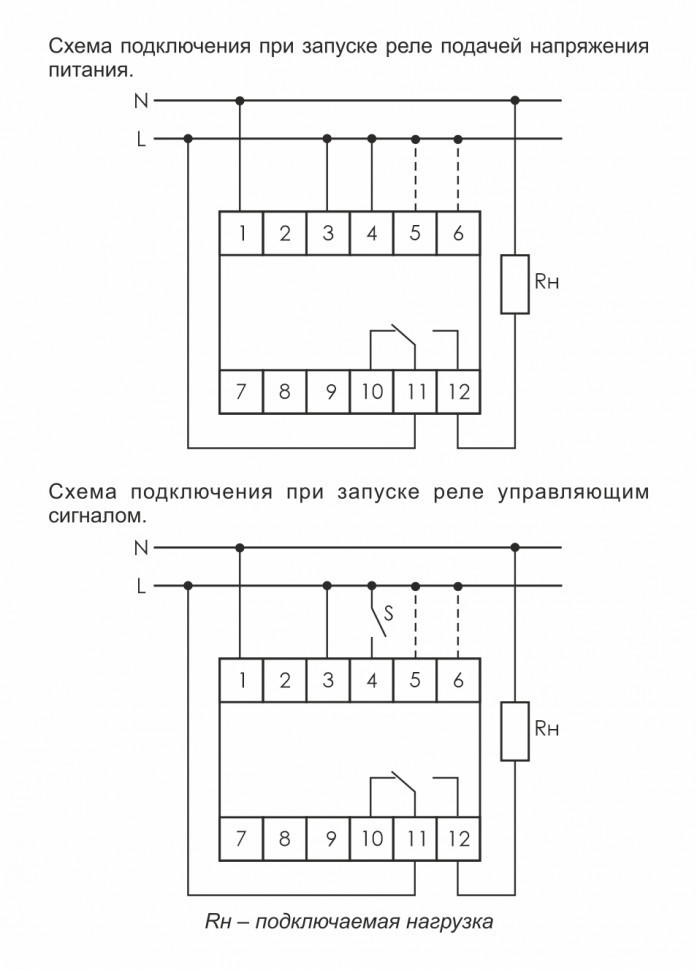

1. Запуск реле подачей напряжения питания:
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом:
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.

Особенности
Наличие входа управления.
